صمام الكرة الأرضية هو صمام إغلاق وتنظيم يستخدم على نطاق واسع في أنظمة خطوط الأنابيب الصناعية والمدنية. وتتمثل وظيفته الأساسية في التحكم بدقة في 'التشغيل والإيقاف' و'تنظيم التدفق' للوسائط (السوائل والغازات والبخار)، وهو مناسب بشكل خاص للسيناريوهات التي تتطلب تحكمًا دقيقًا في التدفق أو الضغط. يركز تصميمها الهيكلي على 'الختم أحادي الاتجاه' و'قابلية التعديل'، ويستخدم على نطاق واسع في مجالات مثل الهندسة الكيميائية والبترول والتدفئة والتهوية وتكييف الهواء (HVAC) وإمدادات المياه والصرف الصحي، وما إلى ذلك.
يحدد هيكل الصمام الحابس خصائص استخدامه الفريدة، والتي تختلف بشكل أساسي عن صمامات البوابة والصمامات الكروية وأنواع الصمامات الأخرى.
1. لديها وظائف القطع والتنظيم، مع دقة تنظيم عالية
2. لديها مقاومة عالية للتدفق واستهلاك عالي للطاقة
3. مطلوب الختم في اتجاه واحد، ويجب تمييز اتجاه التدفق بدقة أثناء التثبيت
4. شوط الفتح والإغلاق قصير والعملية مريحة
5. لديها أداء ختم مستقر ومقاومة جيدة للتآكل
6. لها أشكال هيكلية متنوعة ومناسبة لسيناريوهات مختلفة
وفقًا لهيكل تجويف الصمام، يمكن تصنيف الصمامات الحابسة إلى ثلاثة أنواع رئيسية لتلبية متطلبات التركيب وظروف العمل المختلفة:

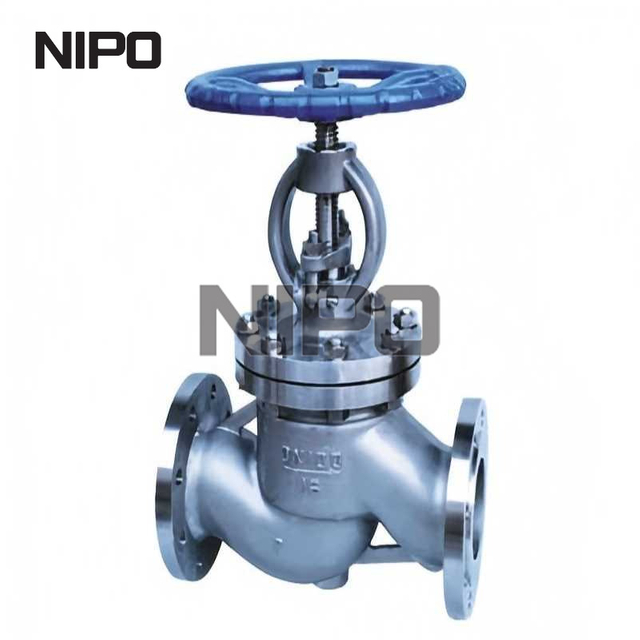

أ. صمام التوقف المستقيم: تجويف الصمام على شكل A 'Z'، مما يسمح للوسيط بالتدفق في دورة وتحقيق أقصى مقاومة للتدفق. إنها مناسبة للسيناريوهات ذات مساحة التركيب الكافية ومتطلبات المقاومة المنخفضة (مثل إمدادات المياه المدنية والصرف الصحي).
ب. صمام إيقاف الزاوية: تجويف الصمام على شكل 'L'، مع مدخل ومخرج متعامدين (زاوية 90 درجة)، مناسب للتركيب عند دورات الأنابيب (مثل أنابيب بخار الغلاية)، وتكون مقاومة التدفق أقل قليلاً من النوع المستقيم.

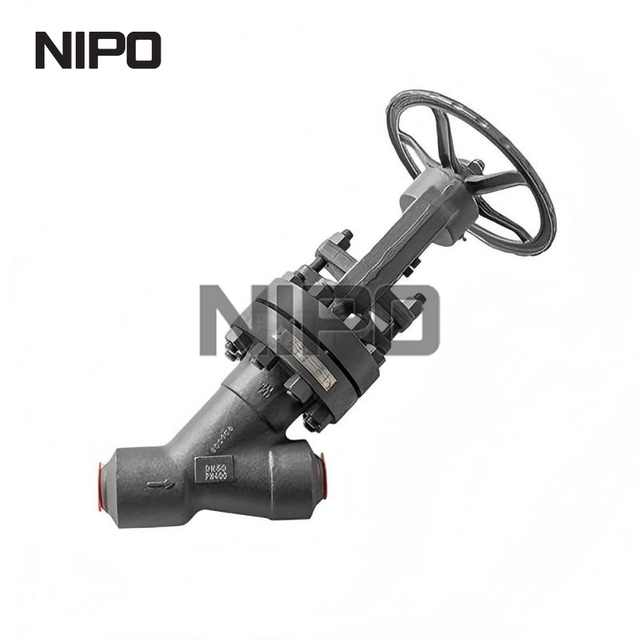

C. صمام التوقف من النوع Y: تجويف الصمام على شكل 'Y'، مما يوفر مسار تدفق أكثر سلاسة للوسط وأقل مقاومة للتدفق. إنها مناسبة للضغط العالي أو التدفق العالي أو السيناريوهات التي تحتاج إلى تقليل فقدان الضغط (مثل خطوط أنابيب معالجة الضغط العالي في الصناعة الكيميائية).
