يكتب: صمام فحص التأرجح
أصل: تشجيانغ، الصين
اسم: نيبو
طلب: عام
وسائط: -196 إلى 425 درجة مئوية
قوة: يدوي
مقاس: 2 إلى 30 بوصة
بناء: فحص الصمام
مادة: الكربون الصلب، الفولاذ المقاوم للصدأ، الصلب المزدوج
معيار: أنسي، جيس، جيجابايت، دين
شهادة: API6D، سي، ISO9001
واسطة: الماء، النفط، البخار، السائل، الخ
| الكمية: | |
|---|---|
HRTL76
NIPO

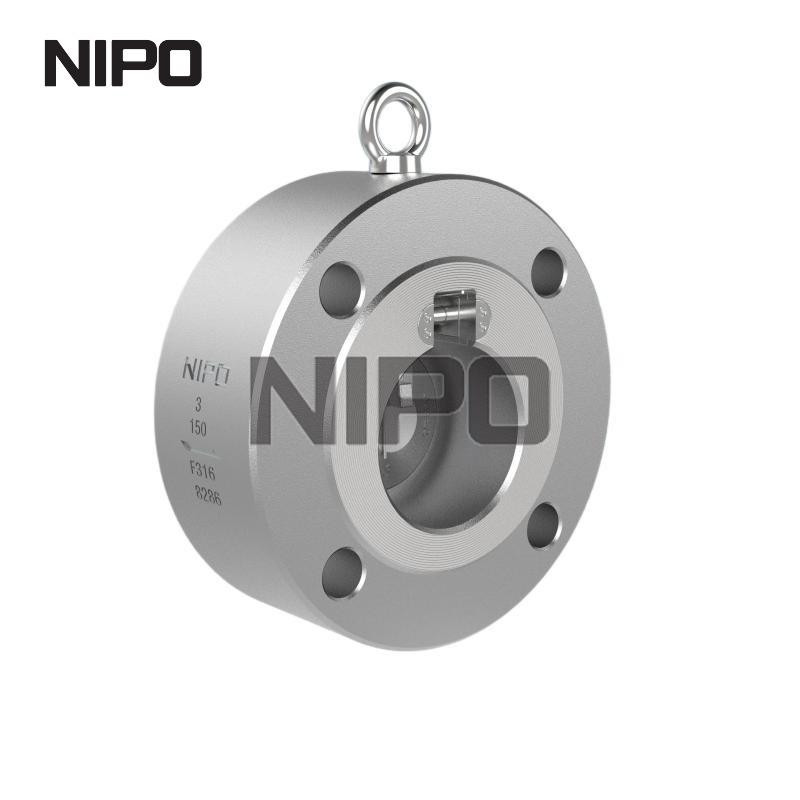

باعتبارنا شركة مصنعة رائدة وموردًا عالميًا لأنظمة التحكم في السوائل الصناعية، فإننا نقدم صمام فحص التأرجح ذو القرص الواحد بدون احتجاز من نوع العروة. تم تصميم هذا الصمام باستخدام هيكل قوي للطرق، مما يضمن عدم انقطاع العمليات في شبكات خطوط الأنابيب كثيرة المتطلبات.
تم تصميمه لمنع التسرب الخارجي مع بنية متقدمة بدون احتجاز
تكوين مدمج لطرف العروة من أجل تركيب مبسط وموفر للمساحة
سلامة معدنية مزورة مصممة لبيئات الضغط الشديد
قدرات إنتاجية ثابتة الحجم جاهزة للمشاريع الصناعية واسعة النطاق
يمثل صمام فحص التأرجح ذو القرص الواحد بدون احتجاز من نوع العروة قمة منع عكس التدفق الحديث. عندما تتعامل مع الوزن الكثيف والبارد لجسم المطروق، فإنك تتعرف على الفور على الكثافة المعدنية التي تم تحقيقها من خلال تقنيات الحدادة المتقدمة. تعمل عملية التصنيع هذه على التخلص من الفراغات والمسامية المجهرية التي توجد غالبًا في المسبوكات القياسية، مما يترجم مباشرة إلى راحة البال المطلقة في البيئات عالية الضغط والاهتزاز. ومن خلال التخلص من دبوس التثبيت التقليدي الذي يخترق جدار الصمام، تعمل هذه البنية غير القابلة للاحتجاز بشكل دائم على القضاء على المصدر الرئيسي للانبعاثات الهاربة. تستفيد منشأتك من محيط نقي وخالي من التسرب، مما يحمي كل من الموظفين والبيئة المحيطة من الوسائط الخطرة أو السامة.
داخليًا، يتأرجح القرص بسلاسة دقيقة وصامتة، ويتفاعل على الفور مع تغيرات الضغط دون الضربات المعدنية المدمرة المرتبطة بمطرقة الماء الشديدة. تعمل أسطح الجلوس المغطاة بدقة على إنشاء منطقة اتصال خالية من العيوب تشبه المرآة توفر إغلاقًا محكمًا للفقاعات، مما يحمي المضخات والضواغط باهظة الثمن من التدفق العكسي المدمر. سواء كان ذلك الصمام ينظم الغازات المتطايرة، أو السوائل المسببة للتآكل، أو البخار ذي درجة الحرارة العالية، فإن هذا الصمام يندمج بسلاسة في البنية التحتية الخاصة بك. إن النعومة الملموسة للأوجه المصنعة والكمال البصري للشكل الخارجي المشكل تتحدث كثيرًا عن براعة التصنيع المستثمرة في كل وحدة، مما يؤدي في النهاية إلى تقليل وقت التوقف عن الصيانة ورفع مستوى السلامة العام لعملياتك الحيوية.
تتطلب الهندسة الدقيقة مواصفات دقيقة. توضح المعلمات الفنية التالية الحدود التشغيلية ومقاييس البناء لصمامات الفحص المزورة الخاصة بنا. تم وضع هذه المواصفات بدقة لمساعدة مهندسي المشتريات ومديري المرافق والمديرين الفنيين في مطابقة الأجهزة الدقيقة مع متطلبات خطوط الأنابيب المعقدة الخاصة بهم. بدءًا من تقييمات الضغط التي تصل إلى 64 بارًا ودرجات المواد المتنوعة بما في ذلك A105 والسبائك المقاومة للصدأ المزدوجة، تعكس كل نقطة بيانات التزامنا الثابت بتوفير مكونات من الدرجة الصناعية. نحن نضمن أن تعمل هذه الصمامات بشكل موثوق في ظل ظروف صارمة، سواء عند التعامل مع درجات الحرارة المبردة القصوى أو الغازات المتطايرة. قم بمراجعة المقاييس الموحدة أدناه للتأكد من التوافق مع البنية الأساسية لديك.
المعلمة | وصف |
|---|---|
اتصال | نهاية العروة |
مادة | A105، F304، F316، F51، F53 |
ضغط | 10 إلى 64 بار |
درجة حرارة متوسطة | -196 إلى 425 درجة مئوية |
وسائل | الماء والنفط والهواء والغاز وغيرها من الوسائط |
القدرة على العرض | 1000 قطعة / قطع شهر |
تفاصيل التغليف | تتضمن عملية التعبئة لدينا استخدام الأكياس البلاستيكية لتعبئة كل منتج، تليها الحقول الداخلية، وأخيرًا، يتم تعبئة منتجاتنا في علب أو منصات خشبية متينة من الخشب الرقائقي لضمان النقل الآمن. تضمن هذه العملية وصول كل قطعة إلى وجهتها بحالة ممتازة. |
Port | نينغبو، شنغهاي، الخ |
مهلة | قد يستغرق الأمر ما بين 30 إلى 40 يومًا حسب الكمية. |
تتطلب ترقية البنية الأساسية لخطوط الأنابيب لديك مكونات توفر تحسينات تشغيلية قابلة للقياس. تم تصميم هذا الصمام لتجاوز التحكم الأساسي في السوائل، مما يوفر مزايا ميكانيكية متميزة تعمل على خفض التكلفة الإجمالية للملكية وتبسيط إجراءات الصيانة الروتينية.
القضاء على الانبعاثات الهاربة: الجدار الخارجي الصلب غير المثقوب يحجب بطبيعته أي مسارات تسرب محتملة إلى الغلاف الجوي، وهو ترقية مهمة للمنشآت التي تتعامل مع المركبات السامة أو المتطايرة.
التخميد الصوتي والميكانيكي: تستجيب آلية التأرجح المحسنة بسرعة لتباطؤ التدفق، مما يخفف بشكل كبير من موجات الصدمات الصوتية العالية والمدمرة المرتبطة بمطرقة الماء الشديدة.
ديناميكيات السوائل غير المقيدة: عند فتح القرص بالكامل، يقوم بمسح مسار التدفق بكفاءة، مما يقلل من انخفاض الضغط ويقلل من عبء الطاقة على أنظمة الضخ الخاصة بك.
ختم مصقول كالمرآة: تخضع أسطح التلامس الداخلية لتصفيح دقيق صارم، مما يؤدي إلى تشطيب ناعم تمامًا يضمن إحكام الفقاعات وعدم التسرب حتى في ظل فروق الضغط المنخفض.
كثافة هيكلية استثنائية: تعمل عملية الحدادة على محاذاة البنية الحبيبية للمعدن، مما يوفر مقاومة فائقة للصدمات الحرارية، والتعب الميكانيكي، والانفجارات عالية الضغط مقارنة ببدائل المصبوب.
في معالجة السوائل الخطرة، تكون سلامة حدود الضغط غير قابلة للتفاوض. تستخدم صمامات الفحص التقليدية دبوسًا مفصليًا يخترق جسم الصمام، مما يخلق نقطة إغلاق ضعيفة وعرضة للتدهور والتسرب بمرور الوقت. إن بنيتنا المتقدمة غير القابلة للاحتجاز تعيد تصور هذه الآلية بالكامل.
من خلال تأمين مجموعة المفصلات الداخلية دون ثقب الغلاف الخارجي، فإننا نوفر حاجزًا معدنيًا متينًا ومستمرًا ضد العالم الخارجي. يعني عدم الاختراق الخارجي أي خطر للتلوث البيئي أو التسرب الجوي، مما يساعد منشأتك على تلبية لوائح الانبعاثات الهاربة الصارمة وتجاوزها بسهولة.
مصنوع من قطع معدنية مطروقة عالية الكثافة، ويقاوم الجسم التشققات المجهرية والمسامية. تضمن هذه الكثافة الهيكلية أداءً ثابتًا أثناء ارتفاع الضغط الشديد. علاوة على ذلك، فإن عدم وجود مقابس أو موانع تسرب خارجية يزيل نقاط الضعف التي قد تفشل أثناء حالات الطوارئ ذات الحرارة العالية أو الحرائق المحلية، مما يعزز سلامة النبات بشكل كبير.
الحدود الخارجية المعدنية الصلبة المستمرة
محصن ضد تسرب الدبوس الخارجي الشائع في التصميمات القديمة
خصائص فائقة مقاومة للحريق بسبب القشرة غير المثقوبة
تتطلب أنظمة خطوط الأنابيب الديناميكية صمامات تتفاعل بسرعة بديهية. تمت معايرة آلية التأرجح ذات القرص الواحد في هذا الصمام من نوع العروة للحصول على استجابة استثنائية. مع انخفاض سرعة التدفق، يبدأ القرص في قوس الإغلاق على الفور، مما يؤدي إلى إغلاق أجزاء خط الأنابيب لمدة ثانية قبل أن يكتسب التدفق العكسي زخمًا.
هذه الاستجابة السريعة هي الدفاع النهائي ضد المطرقة المائية المدمرة. ومن خلال إغلاقه بسرعة وسلاسة، فإنه يحافظ على السلامة الهيكلية للأنابيب المجاورة، والأجهزة الحساسة، والمعدات الدوارة المكلفة من موجات الصدمات العنيفة الناجمة عن انعكاس السوائل.
يتطلب القرص المتوازن بدقة الحد الأدنى من طاقة التدفق الأمامي لفتحه، مما يضمن التشغيل الفعال حتى في خطوط التغذية بالجاذبية منخفضة الضغط. تم تصميم الهندسة الداخلية لتوجيه السائل بسلاسة عبر التجويف، مما يقلل من الاضطراب والسحب الاحتكاكي.
ضغط فتح منخفض لعبور السوائل بكفاءة عالية
مقاعد معدنية خالية من العيوب لضمان عدم التسرب
حركة القرص الصامتة والمتحكم بها تمنع قعقعة المعدن
تمتد التطبيقات الصناعية إلى نطاق واسع من الحقائق الحرارية والكيميائية. لضمان التوافق التام مع العملية الخاصة بك، يتوفر هذا الصمام في مجموعة مختارة بعناية من السبائك المطروقة المتميزة. سواء كنت تقوم بإدارة الغازات المسالة المبردة أو البخار شديد السخونة، تظل سلامة المواد دون المساس بها.
تسمح الخصائص المعدنية لأجسامنا المطروقة بالبقاء عاملة بكامل طاقتها في الظروف القاسية التي تتراوح من -196 درجة مئوية للتجميد العميق المبرد إلى درجة حرارة شديدة تصل إلى 425 درجة مئوية، دون فقدان قوة الشد أو أن تصبح هشة بشكل خطير.
إن الملمس الملموس للتزوير عالي التحمل يتحدث عن طول عمره. يتم اختيار كل مادة لمقاومة التآكل الشديد والتدهور الحراري، مما يضمن عمرًا تشغيليًا طويلًا.
الفولاذ الكربوني (A105): معيار الصناعة لتطبيقات النفط والغاز عالية القوة وغير المسببة للتآكل.
الفولاذ الأوستنيتي (F304/F316): يوفر مقاومة ممتازة للأكسدة في قطاعات التكرير الكيميائي.
السبائك المزدوجة (F51/F53): توفر مقاومة لا مثيل لها للبيئات البحرية البحرية والوسائط الغنية بالكلوريد.
يتم بناء الثقة في الأجهزة الصناعية على أساس اختبارات موحدة وصارمة. باعتبارنا شركة مصنعة متخصصة، فإننا نخضع كل صمام فحص مزور لبطارية لا هوادة فيها من بروتوكولات ضمان الجودة قبل أن يغادر منشأتنا. أنت لا تحصل على صمام فقط؛ أنت تقوم بتأمين جهاز أمان معتمد.
تم تصميم صماماتنا وفقًا للمعايير الدولية الأكثر احترامًا، بما في ذلك API 594 وAPI 6D. وهذا يضمن التوافق العالمي للأبعاد والموثوقية الوظيفية عبر المشاريع الهندسية المتنوعة.
تخضع كل وحدة لاختبار الغلاف الهيدروستاتيكي والمقعد بنسبة 100% وفقًا لبروتوكولات API 598. ويتحقق ذلك من السلامة الهيكلية والإغلاق المحكم تحت أقصى الضغوط المقدرة، مما يمنح فرق المشتريات الدليل الموثق المطلوب للبنية التحتية الحيوية.
مزودة بتقارير اختبار المواد التفصيلية (MTR)
تعريف متسلسل فريد مختوم على كل جسم صمام
إمكانية التتبع الكامل مرة أخرى إلى حرارة الفولاذ الأصلية
تمثل قيود المساحة وتعقيدات التثبيت تحديات مستمرة في تصميم المصانع الحديثة. تم تصميم صمام الفحص من نوع العروة خصيصًا لتخفيف هذه الأعباء. يسمح محيط العروة الملولبة بتثبيت الصمام بشكل آمن مباشرة على حواف خط الأنابيب.
يعتبر عامل الشكل المدمج بمثابة اكتشاف لمهندسي الأنابيب. لا يتطلب المظهر الجانبي النحيف سوى جزء صغير من مساحة التثبيت مقارنةً بصمامات فحص التأرجح ذات الحواف الضخمة، مما يجعله مثاليًا للمشعبات الضيقة والأنظمة المثبتة على الانزلاق.
يزن حوالي 1/4 إلى 1/8 من البدائل التقليدية، فهو يقلل بشكل كبير من الحمل الهيكلي على دعامات الأنابيب والشماعات. إن الكتلة المنخفضة ومركز الجاذبية المركزي يجعلان تحديد الموقع الميداني والتثبيت أسرع وأكثر أمانًا بشكل ملحوظ لأطقم التركيب.
يتيح الصيانة من جانب واحد دون خفض الضغط على خطوط المنبع
اتجاه متعدد الاستخدامات للتدفق الرأسي الأفقي أو العلوي
يخفض تكاليف الدعم الهيكلي الشاملة
في مجال المشتريات الصناعية واسعة النطاق، تعد الجداول الزمنية للمشروع حاسمة مثل جودة المنتج. باعتبارنا موردًا عالي القدرة، قمنا بتحسين شبكات التصنيع والخدمات اللوجستية لدينا لضمان وصول المكونات الحيوية لديك بدقة عند الحاجة إليها، بغض النظر عن موقعك الجغرافي.
ويضمن إنتاج التصنيع الثابت البالغ 1000 قطعة شهريًا قدرتنا على تلبية الطلبات كبيرة الحجم دون المساس بمعايير الجودة الصارمة لدينا. بفضل دورة إنتاج شفافة تتراوح من 30 إلى 40 يومًا، يمكن لمديري المشروعات لديك جدولة عمليات التثبيت بثقة مطلقة.
نحن نتفهم المخاوف المرتبطة بالشحن البحري الدولي. تم تصميم بروتوكولات التعبئة والتغليف الخاصة بنا بشكل مهووس لامتصاص صدمات النقل ومنع الرطوبة البيئية، مما يضمن حالة أصلية خارج الصندوق عند الوصول.
القرب من مراكز الشحن الرئيسية مثل نينغبو وشانغهاي
ختم بلاستيكي فردي لمنع دخول الغبار والرطوبة
التقسيم الداخلي لمنع تلف المعدن على المعدن
حافظات أو منصات نقالة متينة من الخشب الرقائقي ومعتمدة للتصدير لتوفير الحماية القصوى
يعد اختيار شريك التصنيع المناسب قرارًا استراتيجيًا يؤثر على سلامة وكفاءة وربحية العملية بأكملها. نحن لا ننتج الصمامات فحسب؛ نقوم بتصميم حلول طويلة المدى للتحكم في السوائل مصممة خصيصًا لتلبية المتطلبات الصارمة للصناعة العالمية.
يمتد التزامنا إلى ما هو أبعد من أرضية المصنع. نحن نعمل كامتداد لفرق المشتريات والهندسة لديك، ونوفر لك العمق الفني والموثوقية اللوجستية اللازمة لتنفيذ المشاريع المعقدة بشكل لا تشوبه شائبة.
الخبرة المعدنية العميقة: يمتلك فريقنا الهندسي عقودًا من الخبرة في مجال تقنيات الحدادة، مما يضمن الاختيار الأمثل للمواد لمواجهة تحديات التآكل المحددة لديك.
التحكم الشامل في التصنيع: من خلال الحفاظ على رقابة صارمة على كل مرحلة - بدءًا من فحص الخام الخام وحتى المعالجة الدقيقة النهائية - فإننا نزيل الفروق في الجودة.
الدعم الفني سريع الاستجابة: نحن نقدم ردودًا سريعة ومفصلة على الاستفسارات الفنية، ونساعد في حسابات التدفق وتقييمات توافق المواد.
سجل عالمي مثبت: تعمل منتجات التحكم في السوائل لدينا حاليًا على حماية البنية التحتية الحيوية في المصانع الكيميائية والمنصات البحرية ومنشآت توليد الطاقة في جميع أنحاء العالم.
لمساعدة فرق الهندسة والمشتريات لديك في عملية التقييم، قمنا بتجميع إجابات تفصيلية على الاستفسارات الفنية الأكثر شيوعًا فيما يتعلق بصمامات الفحص من نوع العروة المزورة.
يلغي التصميم بدون احتجاز تمامًا الحاجة إلى الحفر عبر جسم الصمام لتثبيت دبوس المفصلة. يؤدي هذا إلى إزالة القابس والختم الخارجي بالكامل، وبالتالي القضاء على المصدر الأكثر شيوعًا للانبعاثات الهاربة والتسرب الخارجي. إنها ميزة أمان أساسية وغير قابلة للتفاوض للمنشآت التي تعالج الوسائط السامة أو المميتة أو شديدة الاشتعال.
نعم. تتميز وصلة نهاية العروة بوجود فتحات ملولبة تسمح بربط الصمام مباشرة بالشفة العلوية. يسمح ذلك بإزالة الأنابيب السفلية بأمان للصيانة أو الفحص أو التعديل بينما يظل الخط العلوي مضغوطًا، مما يوفر مرونة تشغيلية ممتازة ويقلل وقت توقف المنشأة.
يؤدي التشكيل إلى إخضاع القضبان الفولاذية لضغط اتجاهي هائل، مما يؤدي إلى محاذاة بنية الحبوب وإزالة الفراغات الداخلية أو المسامية أو عيوب الانكماش الموجودة بشكل شائع في المسبوكات. وينتج عن ذلك مادة أكثر كثافة وأقوى مع مقاومة فائقة للتعب، مما يجعلها موثوقة بشكل استثنائي في خدمات الضغط العالي (حتى 64 بار) ودرجات الحرارة العالية.
نحن نقدم وثائق شاملة مع كل شحنة لتلبية متطلبات ضمان الجودة الخاصة بك. يتضمن ذلك تقارير اختبار المواد (MTRs) التي توضح بالتفصيل الخصائص الكيميائية والفيزيائية الدقيقة للفولاذ المطروق، بالإضافة إلى شهادات اختبار الضغط API 598 التي تؤكد أن الهيكل والمقعد قد اجتازا اختبارات هيدروستاتيكية وهوائية صارمة.
قطعاً. يسمح تصميم القرص الواحد المدمج والمتوازن بعناية بالتركيب الموثوق في خطوط الأنابيب العمودية، بشرط أن يكون اتجاه التدفق لأعلى. يضمن قرص الاستجابة السريعة إغلاقًا فوريًا ضد الجاذبية والتدفق العكسي، مما يمنع المطرقة المائية بشكل فعال ويحمي المعدات في الرافعات الرأسية.
