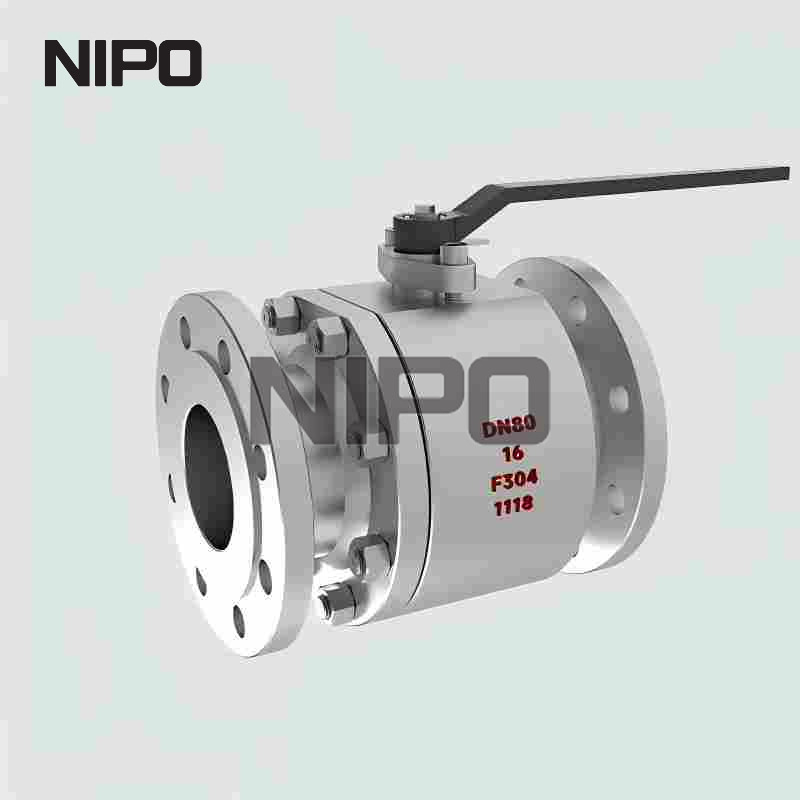

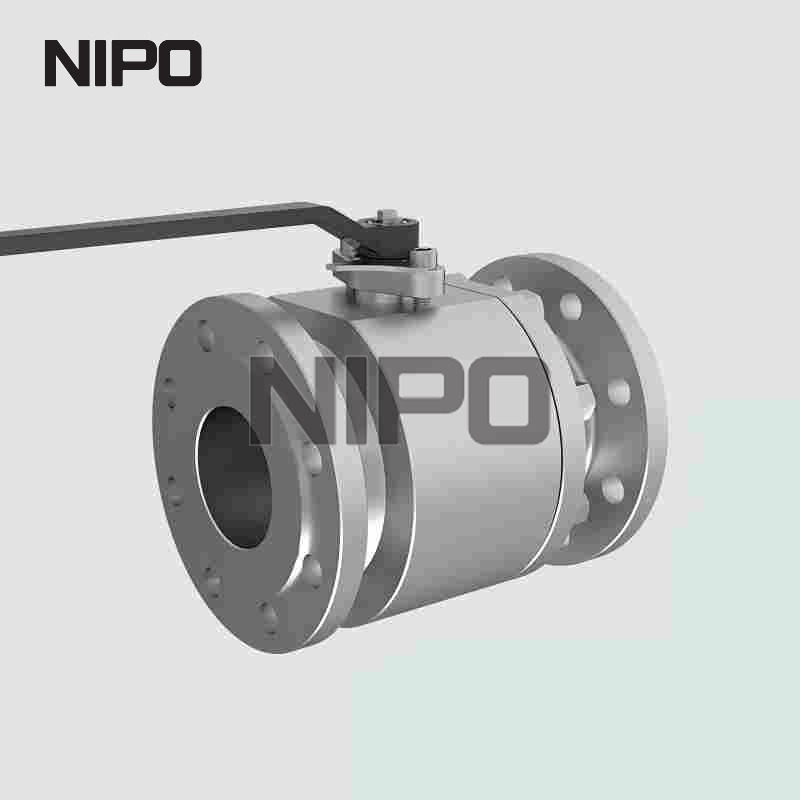

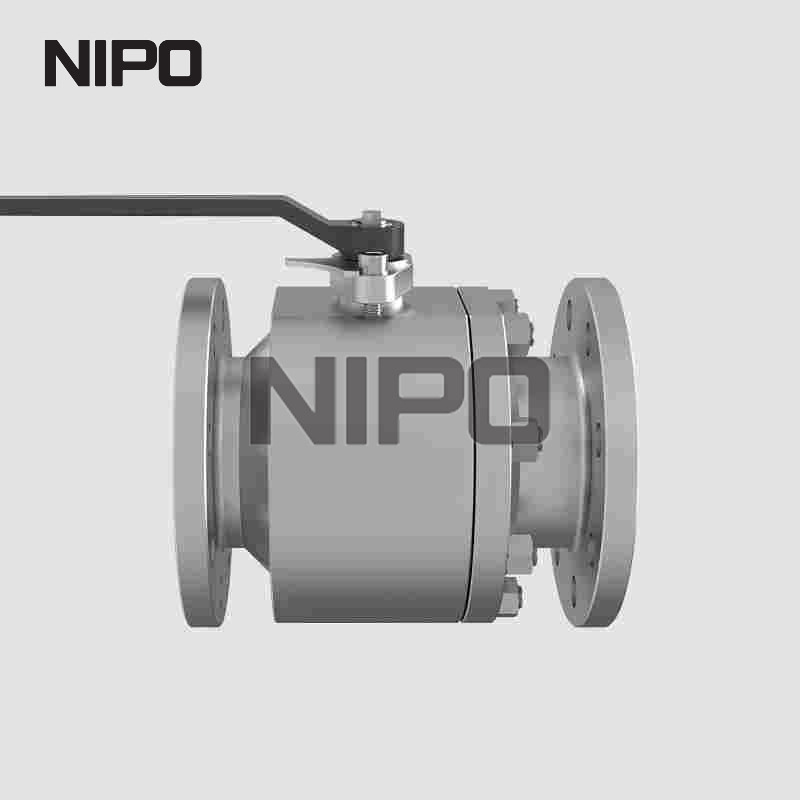

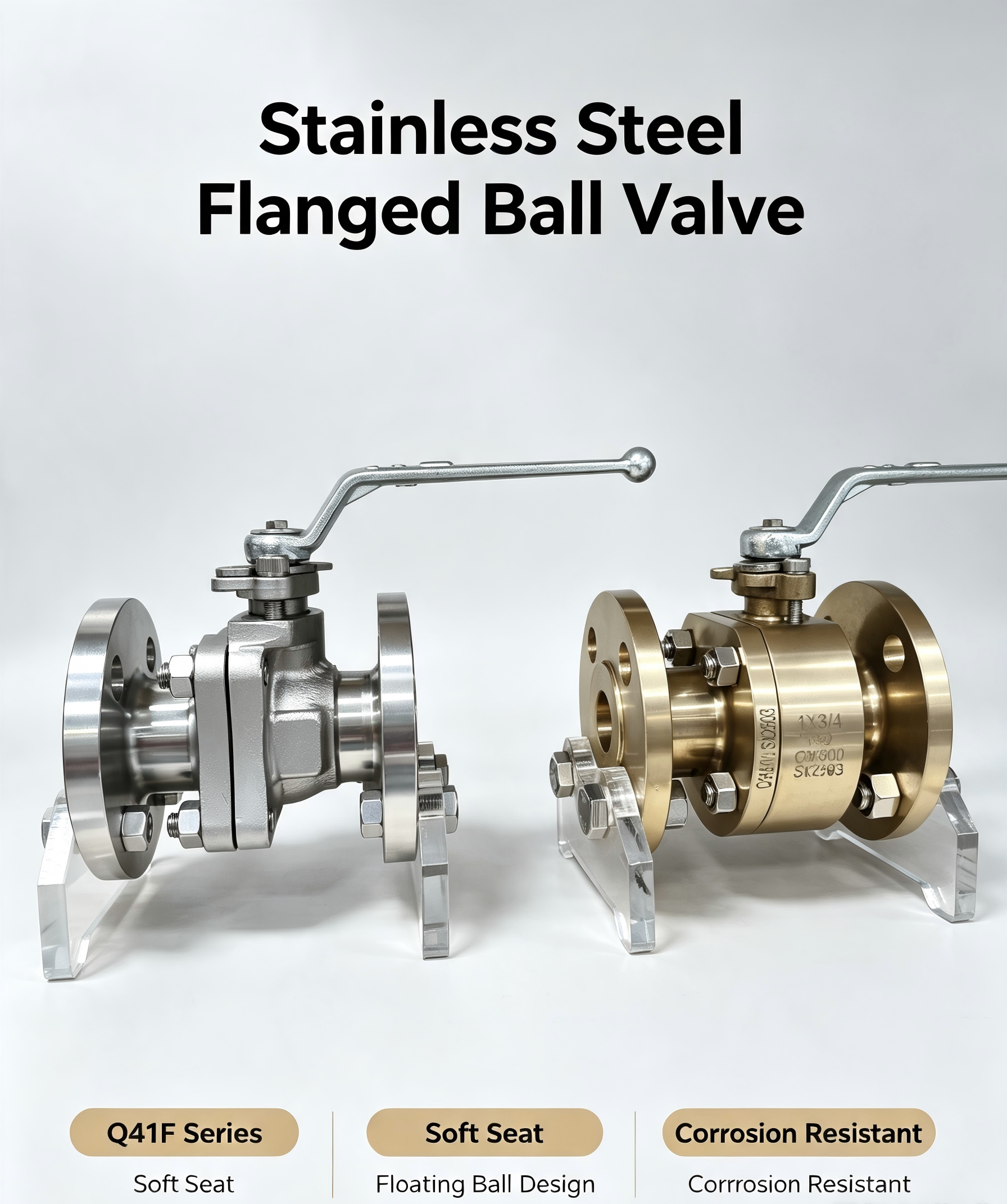

صمام كروي عائم من الفولاذ المقاوم للصدأ Q41F--NIPO VALVE

نظرة عامة على المنتج

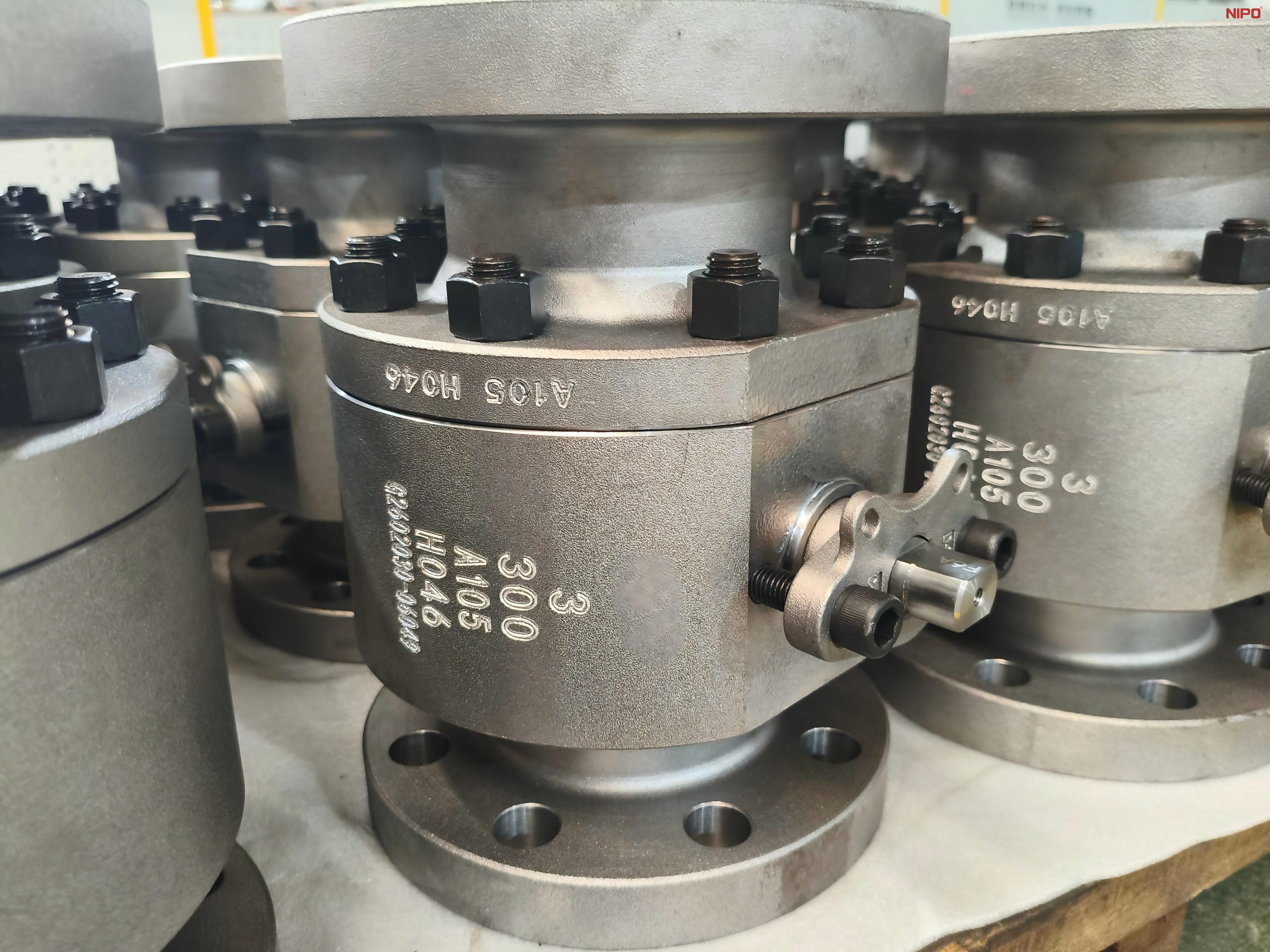

اسم المنتج: صمام الكرة Q41F

رقم الموديل: Q41F-16P DN80

فئة المادة: ستانلس ستيل

درجة المادة: F304

تصنيف الضغط: PN16

الحجم الاسمي: DN80

طريقة التشغيل: يدوي

اتصال النهاية: ذات حواف

مواصفات الاتصال: الوجه المرتفع (RF)

التصميم والتشغيل

تعمل الآلية اليدوية ربع دورة على تحريك الكرة العائمة بين الوضعين المفتوح بالكامل والمغلق بالكامل. يهدف التكوين الكامل والمباشر إلى الحد من تقييد مسار التدفق عند الفتح. يجب تحديد تكوين المخزون هذا لخدمة العزل؛ تتطلب مهمة الاختناق مراجعة منفصلة لتآكل المقعد والسرعة وتردد التشغيل.

حدود الوسائط والخدمة

يسرد سجل المخزون الماء والبخار والزيت باعتبارها الوسائط القابلة للتطبيق ودرجة حرارة التشغيل القصوى البالغة 150 درجة مئوية. ويعتمد توافق السوائل على التركيب الفعلي والتركيز ودرجة الحرارة والضغط، لذلك يجب التحقق من توافق جسم F304 والمقعد البلاستيكي الفلوري مقابل بيانات عملية المشروع.

الهيكلية

1. تصميم الكرة العائمة الكرة غير مدعومة بأعمدة مرتكز الدوران العلوية والسفلية. تطفو الكرة بشكل محوري. تحت الضغط المتوسط، يقوم الضغط من جانب المدخل بدفع الكرة نحو المقعد السفلي لتحقيق الختم.

2. منفذ كامل / منفذ مخفض اختياري يحافظ إصدار المنفذ الكامل على نفس تجويف خط الأنابيب للحصول على الحد الأدنى من مقاومة التدفق؛ منفذ مخفض للخدمات العامة الفعالة من حيث التكلفة.

3. وصلة طرفية ذات حواف، وصلة شفة ذات وجه مرتفع، سهلة التركيب والتفكيك والصيانة في الموقع.

4. مقعد ناعم من مادة PTFE مقعد PTFE غير معدني، أداء إغلاق ثنائي الاتجاه محكم الفقاعات.

5. الجذع المضاد للانفجار يمنع الهيكل الجذعي المضاد للانفجار تفجير الجذع تحت الضغط الداخلي. يعد الجهاز المضاد للكهرباء الساكنة اختياريًا لتبديد الشحنات الساكنة بين الكرة والمقاعد.

6. هيكل جسم مدمج بسيط، عدد أجزاء صغيرة، بناء داخلي بسيط. وضع التشغيل: مقبض رافعة، علبة تروس، مشغل هوائي أو كهربائي قابل للتكوين.

ملاحظة: هيكل الكرة العائمة مناسب بشكل أساسي للحجم الصغير والمتوسط ​​(DN15-DN200). بالنسبة للضغط العالي ذو الحجم الكبير، يُفضل الصمام الكروي Q347F.

المزايا

• هيكل كرة عائمة بسيط، وتصميم مدمج، وتكلفة تنافسية للتجويف الصغير والمتوسط.

• يحقق المقعد الناعم PTFE إغلاقًا مانعًا للتسرب ثنائي الاتجاه محكم الفقاعات.

• فتح/إغلاق سريع بربع دورة بمقدار 90 درجة، تشغيل وإيقاف سريع.

• مقاومة منخفضة للتدفق، خيار المنفذ الكامل يسمح بتدفق الوسائط دون عائق.

• اتصال ذو حواف، قوة مشتركة موثوقة، مريحة للتركيب والاستبدال.

• توافق واسع للوسائط: الماء والنفط والغاز والسوائل الكيميائية العامة.

• خيارات التشغيل المرنة: ذراع المقبض، والعتاد، والهوائي، والكهربائي للتحكم اليدوي أو الآلي.
