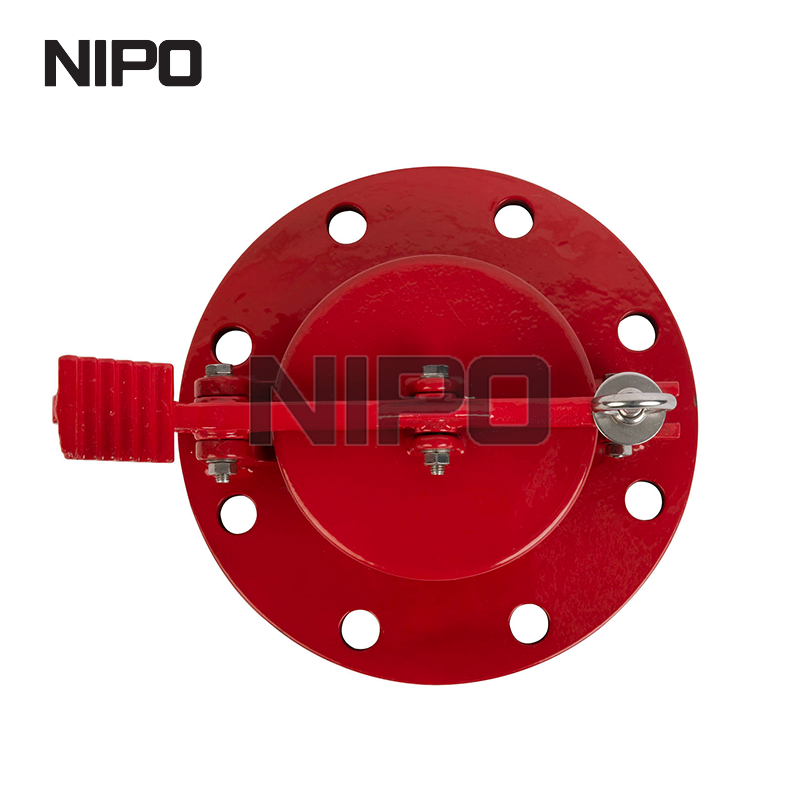

فتحة قياس الزيت من نوع دواسة القدم

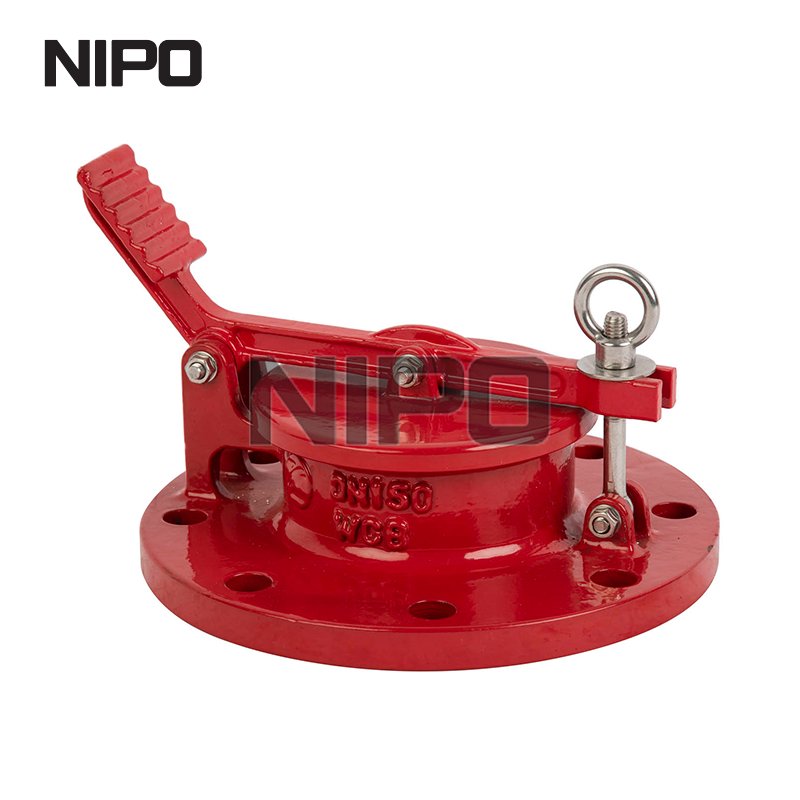

ثقب قياس الزيت من نوع دواسة القدم

يبلغ قطر ثقب القياس 150 مم، ويتم توفيره بغطاء ثقب ومسمار تخفيف يمكن إغلاقه. من أجل منع الشرر الناتج عن تأثير غطاء الثقب وجهاز الحديد عند الإغلاق، يتم تضمين وسادة مطاطية مقاومة للزيت أو معدن ناعم (النحاس أو الألومنيوم) في أخدود الغلق لغطاء الثقب. نظرًا لأن الشريط الفولاذي المستخدم للقياس ملامس للمنفذ، فمن السهل فركه وتوليد الشرر، لذلك يتم تضمين جلبة النحاس (أو سبائك الألومنيوم) داخل أنبوب الثقب، أو يتم تثبيت أخدود توجيه معدني غير حديدي (أخدود تغذية الشريط) خارج نقطة القياس الثابتة.

من أجل ضمان إجراء قياس الزيت على نفس الموضع وتقليل خطأ القياس، يتم تثبيت أخاديد توجيه من الألومنيوم أو النحاس على جانب واحد من الجدار الداخلي لفتحة قياس الزيت. يجب ألا تكون هناك وصلة لحام في اللوحة السفلية لخزان الزيت أسفل فتحة قياس الزيت الإيجابية، وإذا لزم الأمر، يمكن لحام لوحة القياس المرجعية هناك من أجل تقليل الخطأ النسبي لكل قياس.

تنقسم فتحة قياس الزيت إلى فتحات قياس الزيت بدواسة ودوارة، والتي يتم تركيبها في الجزء العلوي من خزان الزيت وتستخدم لقياس الارتفاع ودرجة الحرارة وأخذ عينات من المنتجات النفطية في الخزان. نظرًا لأن المواد الكيميائية لها درجات مختلفة من الروائح الضارة، فلا يمكن تفريغها في الجو أثناء القياس. من أجل استكمال برنامج القياس، والتأكد من عدم تأثر البيئة وسلامة تشغيل العمال، يمكن أن تلعب ثقوب النفط لحماية البيئة دورًا في هذا الصدد.
