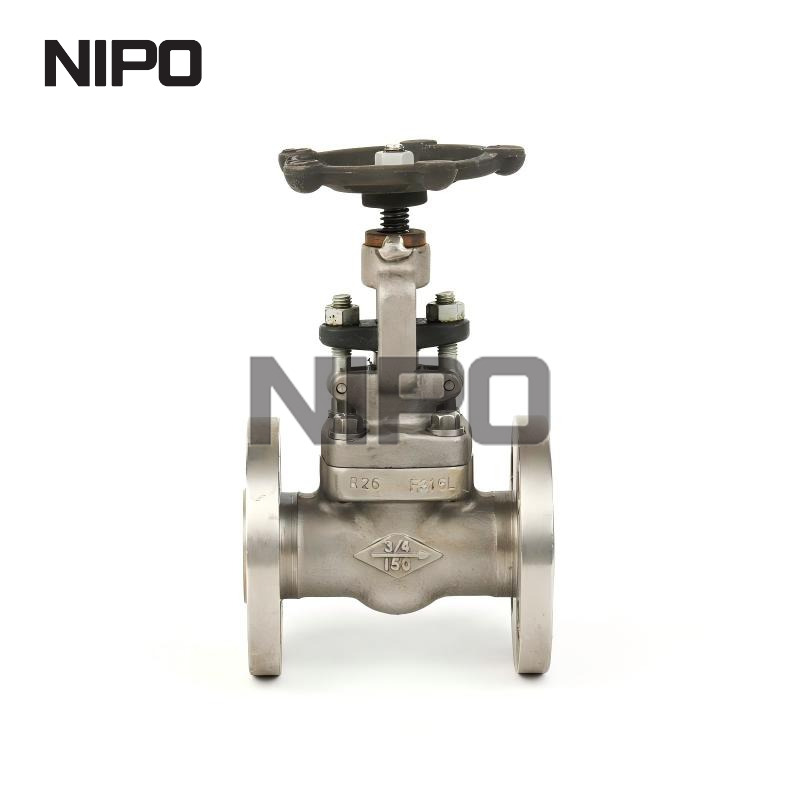

في إدارة السوائل الصناعية، تعتمد سلامة عزل النظام بالكامل على المواصفات الصحيحة لآليات الإغلاق. يعمل صمام البوابة كحاجز أساسي للسماح بتدفق السوائل والغازات أو منعه، مما يوفر إغلاقًا محكمًا ومسارًا خاليًا من العوائق عند فتحه بالكامل. يؤدي تحديد نوع الصمام الخاطئ أو الفشل في محاذاة تعدين الصمامات وتصميم غطاء المحرك واختيار الزخرفة مع معلمات النظام إلى حدوث تسربات كارثية وتآكل مبكر للمقعد ووقت توقف مكلف وغير مخطط له. كثيرًا ما يواجه المهندسون الميدانيون حالات فشل ناتجة عن سوء التطبيق، خاصة عندما تتعرض صمامات العزل بشكل غير صحيح لظروف الاختناق.
وبالانتقال إلى ما هو أبعد من التعريفات الأساسية، يوفر هذا الدليل إطارًا للتقييم الفني لفرق الهندسة والمشتريات لتحديد التطبيقات الدقيقة، وتقييم معايير الصناعة، وتخفيف المخاطر التشغيلية. سنقوم بدراسة الاختلافات الميكانيكية ومتطلبات المواد وتفويضات الامتثال التي تملي النشر الناجح للصمامات عبر الصناعات الثقيلة.
وظيفة العزل الصارمة: تم تصميم صمامات البوابة حصريًا للعمليات المفتوحة أو المغلقة بالكامل؛ ويضمن استخدامها لاختناق التدفق تآكلًا سريعًا وعدم كفاءة النظام.
علم المعادن الخاص بالتطبيقات: تحدد خصائص الوسائط اختيار المواد، مما يجعل التكوينات مثل صمام البوابة المصنوع من الفولاذ المقاوم للصدأ API 600 غير قابل للتفاوض للبيئات البتروكيماوية المسببة للتآكل أو عالية الضغط.
يؤدي التقييس إلى الموثوقية: يضمن الامتثال لمعايير API وASME وAWWA أداءً يمكن التنبؤ به وإدارة تكلفة دورة الحياة.
يعد فحص البائعين أمرًا بالغ الأهمية: تعد الشراكة مع شركة مصنعة لصمامات البوابة ذات بروتوكولات ضمان الجودة/مراقبة الجودة والاختبار الشفافة (على سبيل المثال، API 598) أمرًا ضروريًا للتخفيف من مخاطر سلسلة التوريد والامتثال.
يحدد المهندسون هذه الصمامات عندما يكون التدفق المستقيم للسوائل مطلوبًا والحد الأدنى من القيود. عندما يكون الصمام مفتوحًا بالكامل، يتم سحب البوابة بالكامل إلى غطاء الصمام. وهذا يترك مسار تدفق دون عائق عبر الصمام، مما يؤدي إلى الحد الأدنى من انخفاض الضغط عبر النظام. كفاءة التدفق العالية تجعل هذا التصميم هو الخيار المفضل لخطوط الأنابيب ذات القطر الكبير حيث يعد الحفاظ على سرعة السوائل وتقليل استهلاك طاقة المضخة من المقاييس التشغيلية الحاسمة.
تملي ديناميكيات الموائع حظرًا صارمًا على الاختناق. تعاني البوابات المفتوحة جزئيًا من اهتزاز شديد عندما يضرب السائل عالي السرعة الإسفين. يسبب هذا الاضطراب التجويف، والتدهور السريع للمقعد، وسحب الأسلاك على أسطح الختم. تم تصميم الآلية بدقة لعزل التشغيل/الإيقاف. عندما يحاول المشغلون تنظيم التدفق باستخدام هذه الأجهزة، تزيد السرعة الموضعية عبر شرائح الإسفين المفتوحة جزئيًا مما يؤدي إلى إبعاد مادة الجلوس، مما يؤدي إلى تدمير قدرة الصمام على توفير ختم محكم عند إغلاقه في النهاية.
من المهم التمييز بين تصميم الإسفين القياسي ومتغير بوابة السكين. يتم استخدام الإسفين القياسي للسوائل النظيفة أو ذات الضغط العالي، بالاعتماد على حركة الإسفين لإنشاء ختم محكم ضد جسم الصمام. على العكس من ذلك، تم تصميم صمام بوابة السكين بحافة حادة لقطع الملاط السميك واللب والمواد الصلبة لمياه الصرف الصحي التي قد تؤدي إلى تشويش إسفين قياسي. تتميز بوابات السكين عادةً بمظهر جانبي أرق وغالبًا ما تكون أحادية الاتجاه، مما يجعلها متخصصة للغاية في التعامل مع المواد السائبة وخطوط النفايات السائلة الثقيلة.
تختلف آليات التشغيل بناءً على المتطلبات التشغيلية وإمكانية الوصول المادي. تعتبر العجلات اليدوية متعددة الدورات قياسية للمواقع التي يمكن الوصول إليها حيث يكون التشغيل نادرًا. بالنسبة للأنظمة الآلية، أو المواقع البعيدة، أو الصمامات الكبيرة بشكل استثنائي التي تتطلب عزمًا كبيرًا، يقوم المهندسون بدمج المحركات الهوائية أو الهيدروليكية أو الكهربائية. يتم تركيب مشغلي التروس بشكل متكرر على صمامات يدوية أكبر لتقليل سحب الحافة المطلوبة من قبل المشغلين، مما يضمن إمكانية تثبيت الصمام وفكه بأمان ضد الضغوط التفاضلية العالية.
تعتمد شبكات إمدادات المياه البلدية، ومرافق معالجة مياه الصرف الصحي، ومحطات تحلية المياه بشكل كبير على صمامات العزل القوية. يتطلب تحديد صمامات البوابة لمعالجة المياه تكوينات تتعامل مع كميات كبيرة من السوائل مع الحد الأدنى من فقدان الضغط. تُفضل التصميمات ذات المقاعد المرنة بشدة في هذه التطبيقات. يغطي الطلاء المطاطي الموجود على الإسفين المواد الصلبة المعلقة، مما يضمن إحكام الإغلاق دون إتلاف أسطح المقاعد المعدنية. يعد الامتثال لمعايير AWWA C509/C515 أمرًا إلزاميًا لضمان سلامة مياه الشرب ومقاومة التآكل على المدى الطويل في المنشآت الموجودة تحت الأرض. غالبًا ما تقوم أطقم العمل الميدانية بتركيبها بسيقان غير مرتفعة وصواميل تشغيل مربعة للوصول إليها عبر مفاتيح T من مستوى الشارع.
يتطلب قطاع الهيدروكربون موثوقية مطلقة لعزل خطوط الأنابيب، وعمليات التكرير، وإدارة مزارع الخزانات. يمنع العزل القوي التلوث المتبادل ويضمن السلامة أثناء الصيانة. تعتبر خاصية التدفق المستقيم إلزامية عند التعامل مع السوائل اللزجة مثل النفط الخام والملاط الثقيل. وأي عائق داخلي من شأنه أن يسبب انخفاضًا غير مقبول في الضغط وانسدادًا محتملاً داخل البنية التحتية لخط الأنابيب. علاوة على ذلك، تتطلب عمليات تفريغ خطوط الأنابيب صمامات كاملة التجويف للسماح لأدوات التنظيف والفحص بالمرور عبر شبكة الأنابيب دون أي عائق.
تستخدم محطات توليد الطاقة هذه الصمامات في توليد البخار، وأجهزة التسخين الفائقة، وأنظمة الغلايات. تفرض درجات الحرارة القصوى تحديات شديدة على التمدد الحراري. يلزم وجود تصميمات إسفينية محددة، مثل الأوتاد المرنة أو المنقسمة، لمنع الصمام من الإغلاق أثناء تمدد المعدن وتقلصه أثناء التدوير الحراري. تتطلب تطبيقات البخار عالي الضغط أيضًا تصميمات متقدمة للغطاء، مثل أغطية إغلاق الضغط، والتي تستخدم ضغط النظام الداخلي لتعزيز ختم حشية غطاء المحرك، مما يمنع تسرب البخار الخطير في بيئة المصنع.
يحدد الإسفين الداخلي كيفية تعامل الصمام مع تقلبات درجات الحرارة والضغط البدني. يعد اختيار نوع الإسفين الخاطئ لتطبيق درجة حرارة عالية سببًا شائعًا لفشل التشغيل.
الإسفين الصلب: الأفضل للاستخدام العام. إنه يوفر قوة عالية وبساطة ولكنه شديد التأثر بالربط الحراري في الخدمات ذات درجة الحرارة العالية. إذا تم إغلاق إسفين صلب بينما يكون النظام ساخنًا، فإن التبريد والانكماش اللاحقين لجسم الصمام يمكن أن يثبت الإسفين في مكانه.
إسفين مرن: تم تصميمه بقطع حول المحيط، وهو يعوض تشوه المقعد والتمدد الحراري، مما يجعله مثاليًا لدرجات الحرارة المتقلبة. تسمح هذه المرونة للإسفين بالتكيف مع التشوهات الطفيفة في جسم الصمام الناتجة عن أحمال الأنابيب.
إسفين مقسم / قرص متوازي: يتميز بأسطح جلوس ذاتية المحاذاة. هذا التصميم مثالي لمنع الارتباط في تطبيقات البخار ذات درجة الحرارة العالية. يسمح البناء المكون من قطعتين للأقراص بالتحرك بشكل مستقل، مما يضمن إحكام الغلق حتى في حالة تشوه جسم الصمام.
يؤثر تكوين الجذع على الصيانة، وحماية البيئة، ومتطلبات المساحة في معرض الأنابيب.
قم بتقييم الخلوص الرأسي فوق نقطة تركيب الصمام لتحديد ما إذا كان من الممكن استيعاب الجذع الصاعد.
قم بتقييم مدى تآكل الوسائط الداخلية لتحديد ما إذا كان يجب عزل خيوط الجذع عن السائل.
تحديد ضرورة إشارة الموقع البصري للسلامة ومراقبة التشغيل.
قم بمراجعة جدول الصيانة لضمان الوصول المناسب لتشحيم خيوط الجذع المكشوفة.
تضمن تصميمات الجذع الصاعد (OS&Y - المسمار الخارجي والنير) ارتفاع الجذع عند فتح الصمام، مما يوفر إشارة مرئية فورية لموضع الصمام. يعد هذا مطلوبًا للعزل الحرج حيث يكون تشحيم الخيط الخارجي ضروريًا ويجب إبعاد الخيوط عن وسائط العملية. تتميز التصميمات الجذعية غير الصاعدة بساق يدور ولكنه لا يرفع. وهذا يوفر مساحة مدمجة للتركيبات الموجودة تحت الأرض أو ذات المساحة المحدودة، على الرغم من أن خيوط الجذع تظل معرضة للوسائط الداخلية، مما يجعلها غير مناسبة للسوائل المسببة للتآكل أو الجسيمات الثقيلة.
يقوم غطاء المحرك بتأمين المكونات الداخلية ويحافظ على سلامة الضغط. يرتبط اختيار غطاء المحرك ارتباطًا مباشرًا بفئة ضغط النظام وتكرار الصيانة.
نوع بونيه | صفات | أفضل تطبيق |
|---|---|---|
بونيه مشدود | أبسط تصميم، مترابطة مباشرة على الجسم. | تطبيقات منخفضة الضغط ومنخفضة التكلفة حيث لا يتوقع إجراء صيانة متكررة. |
انسحب بونيه (BB) | ختم مشترك قوي باستخدام البراغي وحشية. | التطبيقات الصناعية ذات الضغط العالي التي تتطلب صيانة وفحصًا داخليًا منتظمًا. |
غطاء المحرك الملحوم (WB) | يزيل مسارات التسرب من الجسم إلى غطاء المحرك بالكامل. | تطبيقات البخار عالي الضغط حيث تكون الصيانة الداخلية نادرة ويكون منع التسرب أمرًا بالغ الأهمية. |
غطاء محرك السيارة ختم الضغط (PSB) | يستخدم ضغط النظام لتشديد الختم الداخلي ميكانيكيًا. | أنظمة البخار ذات الضغط العالي ودرجة الحرارة العالية عادةً ما تكون أعلى من الفئة 900. |
يجب أن تتوافق التوصيلات النهائية مع تصميم نظام الأنابيب. تسمح الأطراف ذات الحواف بسهولة الإزالة والصيانة، كما أن التوصيلات الملولبة (NPT) تناسب الأنابيب الأصغر حجمًا في خدمات المرافق، كما توفر وصلات اللحام التناكبي أو لحام المقبس وصلات دائمة مانعة للتسرب لتفويضات الضغط العالي. يتم اختيار المواد حسب توافق الوسائط والظروف البيئية. يعد الحديد الزهر أو حديد الدكتايل قياسيًا في أنظمة المياه والضغط المنخفض. يتم تحديد الفولاذ الكربوني للبيئات ذات الضغط العالي، في حين أن السبائك الغريبة والفولاذ المقاوم للصدأ مطلوبة للوسائط شديدة التآكل أو التطبيقات المبردة.
تحكم مواصفات معهد البترول الأمريكي (API) 600 صمامات البوابة الفولاذية ذات الحواف واللحام التناكبي. يوفر تحديد معيار API 600 للصمام المركب المصنوع من الفولاذ المقاوم للصدأ معيارًا قياسيًا لسمك الجدار الثقيل، والسماح بالتآكل، والوصلات القوية من الجذع إلى الإسفين المطلوبة في الظروف القاسية لصناعة الهيدروكربون. يضمن هذا المعيار أن جسم الصمام يمكنه تحمل أحمال الأنابيب الكبيرة وارتفاع الضغط دون المساس بالختم الداخلي. تتميز صمامات API 600 ببنيتها القوية، مما يجعلها الاختيار الافتراضي لمصافي التكرير ومصانع المعالجة الكيميائية.
يشار إلى الأجزاء الداخلية المبللة، بما في ذلك الجذع وأسطح الجلوس ووجوه الجلوس الإسفينية، باسم الزخرفة. يحدد مخطط القطع API 600 المواد الدقيقة المستخدمة لهذه المكونات المهمة. إن مطابقة المواد المزخرفة مع وسائط المعالجة تمنع حدوث تآكل وتآكل على الأسطح المانعة للتسرب، مما يؤدي إلى إطالة العمر التشغيلي بشكل مباشر.
رقم القطع | تكوين المواد | تطبيق نموذجي |
|---|---|---|
تقليم 5 | تواجه الأقمار الصناعية على المقاعد والإسفين | درجة حرارة عالية، خدمة شديدة، مقاومة تآكل ممتازة. |
تقليم 8 | 13% Cr (F6a) للساق وأسطح الجلوس | خدمة النفط والغاز العامة، مقاومة معتدلة للتآكل. |
تقليم 12 | 316 الفولاذ المقاوم للصدأ مع مواجهة الأقمار الصناعية | البيئات المسببة للتآكل تتطلب متانة عالية ومقاومة للغضب. |
وتشمل المعايير الهامة الأخرى ASME B16.34، الذي يحدد تقييمات درجة حرارة الضغط والحد الأدنى لسمك الجدار بناءً على المادة المختارة. يحدد API 598 المعلمات الصارمة لفحص الصمام واختباره وتفاوتات التسرب المقبولة أثناء اختبارات الضغط الهيدروستاتيكي والهوائي. يحكم AWWA C509/C515 الصمامات المستخدمة خصيصًا في محطات المياه البلدية، مما يضمن أن تصميمات الجلوس المرنة تلبي متطلبات المتانة والنظافة الصارمة.
يحدث الارتباط الحراري عندما يتم إغلاق الصمام وهو ساخن؛ عندما يبرد النظام، ينكمش جسم الصمام حول الإسفين، مما يؤدي إلى إغلاقه. وهذا يتطلب قوة هائلة للفتح، مما يؤدي في كثير من الأحيان إلى إتلاف الجذع أو المشغل. يحدث قفل الضغط عندما ينحصر سائل الضغط العالي في تجويف غطاء المحرك ويتوسع بسبب الحرارة المحيطة. تتضمن استراتيجيات التخفيف تركيب خطوط جانبية خارجية لمعادلة الضغط أو حفر ثقوب معادلة في الجانب العلوي من الإسفين لتنفيس الضغط المحبوس مرة أخرى في خط العملية.
تتطلب صيانة دورة الحياة إدارة أوقات التشغيل البطيئة الملازمة للتصميمات متعددة المنعطفات. تتضمن الصيانة الروتينية إعادة تعبئة الغدد الجذعية لمنع الانبعاثات الهاربة وإصلاح أسطح المقاعد المتضررة بسبب الحطام أو الاختناق غير السليم. يجب أن يقوم الفنيون الميدانيون بفحص غلاف المقرن وخيوط الجذع بشكل منتظم على صمامات OS&Y، مع استخدام مواد التشحيم الصناعية المناسبة لمنع تشابك الخيوط وضمان التشغيل السلس أثناء عمليات إيقاف التشغيل في حالات الطوارئ.
تعتبر صمامات OS&Y ذات القطر الكبير ثقيلة بشكل استثنائي وتتطلب خلوصًا رأسيًا كبيرًا. يجب على الفرق الهندسية تقييم الدعم الهيكلي المطلوب في صالات الأنابيب والتأكد من وجود مساحة كافية لتمديد الجذع بالكامل أثناء التشغيل. يمكن أن تؤدي دعامات الأنابيب غير الكافية بالقرب من الصمامات الثقيلة إلى اختلال الشفة، مما يؤدي إلى الضغط على جسم الصمام والتسبب في فشل الحشية مبكرًا.
تضمن الشراكة مع الموثوقة الشركة المصنعة لصمامات البوابة سلامة النظام والامتثال عبر المشاريع الصناعية المعقدة.
القدرات الهندسية والتخصيص: تقييم قدرة البائع على تعديل المواد المزخرفة، ودمج حوامل التشغيل المحددة، وتغيير الوصلات النهائية للتطبيقات المخصصة. ستقدم الشركة المصنعة القادرة دعمًا هندسيًا داخليًا للتحقق من حسابات التدفق وتوافق المواد.
الاختبار وضمان الجودة: اطلب الشفافية المطلقة. يتطلب وثائق الاختبار الهيدروستاتيكي والهوائي، وتقارير اختبار المواد (MTRs)، وسجلات الامتثال لـ API 598، ونتائج اختبار الانبعاثات الهاربة (مثل API 624 أو ISO 15848-1). التحقق من أن المنشأة تحافظ على إمكانية التتبع الصارمة لجميع المسبوكات التي تحافظ على الضغط.
دعم سلسلة التوريد وما بعد البيع: تقييم المهل الزمنية للتصنيع. تأكد من التوافر الفوري لقطع الغيار مثل الحشيات والحشوات والأوتاد. تعد قدرات الخدمة الميدانية القوية ضرورية لتقليل وقت التوقف التشغيلي أثناء أحداث التحول وسيناريوهات الصيانة الطارئة.
تظل صمامات البوابة هي المعيار الأساسي للعزل الموثوق به عند انخفاض الضغط المنخفض عبر القطاعات الصناعية، بشرط استخدامها بشكل صارم لتطبيقات التشغيل/الإيقاف. المواصفات المناسبة تمنع الفشل المبكر وتضمن سلامة النظام.
قم بمراجعة المخططات الحالية للأنابيب والأجهزة (P&ID) للتحقق من أن جميع صمامات العزل المثبتة تُستخدم حصريًا لخدمة التشغيل/الإيقاف، وليس الاختناق.
حدد متطلبات المواد والتشذيب الدقيقة بناءً على تآكل الوسائط وضغط التشغيل وحدود درجة الحرارة القصوى قبل إصدار أوامر الشراء.
اطلب أوراق بيانات فنية شاملة ورسومات مقطعية وتقارير اختبار المواد من شركاء التصنيع المختارين.
قم بتنفيذ جداول الفحص الميداني الروتيني مع التركيز على سلامة تعبئة الجذع، وتزييت الخيط، واستجابة المشغل.
ج: لا. لقد تم تصميمها بشكل صارم للعزل المفتوح أو المغلق بالكامل. يؤدي استخدامها للاختناق إلى اهتزاز السائل عالي السرعة للإسفين، مما يؤدي إلى التجويف، وتلف المقعد الشديد، وفشل الختم في نهاية المطاف.
ج: تصميم إسفيني قياسي يغلق عن طريق ربط المعدن بالمعدن أو المطاط الصناعي، وهو مثالي للسوائل النظيفة. تتميز بوابة السكين بقرص حاد مصمم للتقطيع فعليًا عبر الملاط السميك واللب ومياه الصرف الصحي الصلبة الثقيلة.
ج: يتطلب API 600 سماكة جدار ثقيلة، وبدلات تآكل محددة، واتصالات قوية من الجذع إلى الإسفين. وهذا يضمن قدرة الصمام على تحمل الضغوط الشديدة ودرجات الحرارة والبيئات المسببة للتآكل النموذجية في صناعة البتروكيماويات.
ج: تشير أرقام القطع إلى المواد المحددة المستخدمة للأجزاء الداخلية المبللة (الجذع، والمقاعد، والأوجه الإسفينية). يؤدي تحديد القطع الصحيح إلى منع التهيج، ويقاوم التآكل الناتج عن الوسائط، ويضمن إحكامًا متينًا طوال عمر الصمام.
ج: يتم التخفيف من هذه المشكلات أثناء مرحلة التصميم عن طريق استخدام أسافين مرنة أو مقسمة، أو تركيب خطوط جانبية خارجية، أو حفر فتحة معادلة صغيرة على الجانب العلوي من الإسفين لتخفيف ضغط غطاء المحرك المحبوس.
ج: يتم رفع الجذع الصاعد (OS&Y) من الصمام، مما يوفر إشارة مرئية واضحة حول ما إذا كان الصمام مفتوحًا أم مغلقًا. يدور الجذع غير الصاعد في مكانه، مما يوفر المساحة الرأسية ولكن لا يقدم مؤشرًا مرئيًا للموضع.
