س641
NIPO

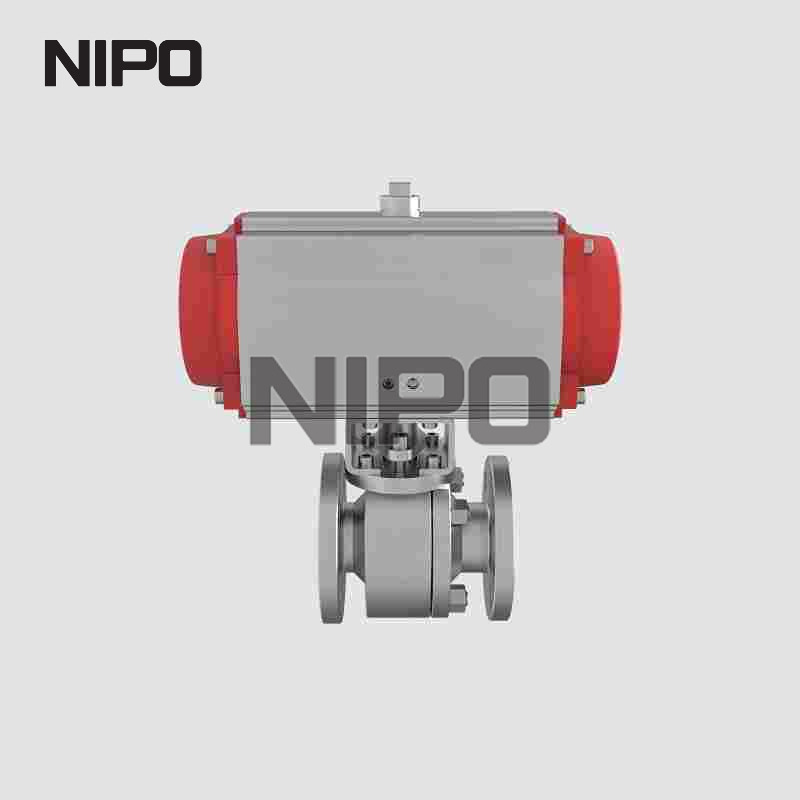

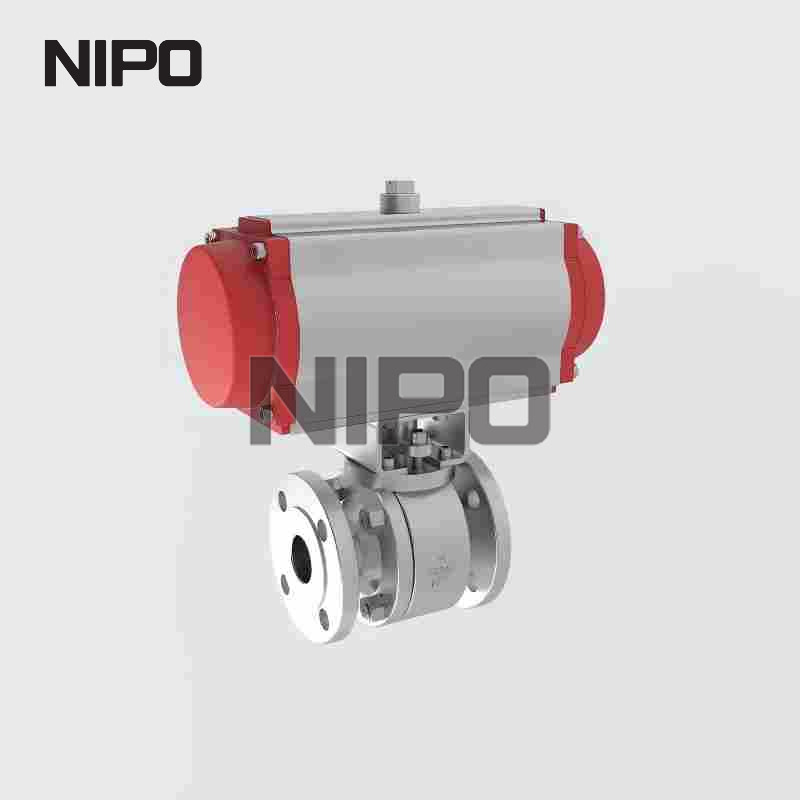

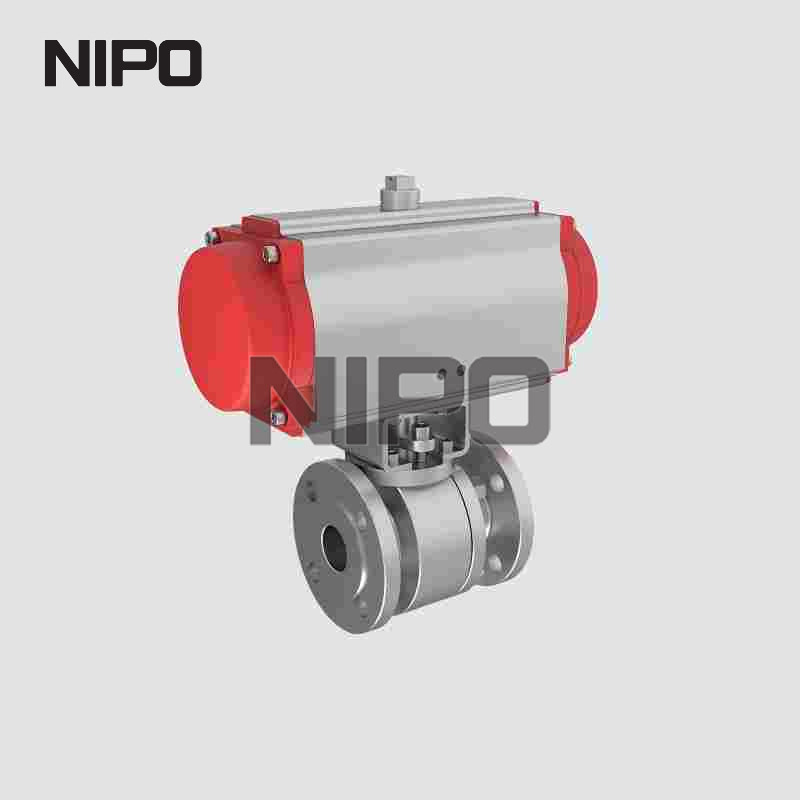

اسم المنتج: صمام الكرة Q641Y
رقم الموديل: Q641Y-16PL DN40
فئة المادة: فولاذ مقاوم للصدأ منخفض الكربون
درجة المادة: F304L
تصنيف الضغط: PN16
الحجم الاسمي: DN40
طريقة التشغيل: هوائي
اتصال النهاية: ذات حواف
مواصفات الاتصال: وجه مرتفع (RF)
يوفر المحرك الهوائي إمكانية الفتح والإغلاق عن بعد بربع دورة، في حين أن مسار التدفق المستقيم الكامل التجويف يهدف إلى تقليل القيود في الوضع المفتوح. يعد نوع المحرك وعزم الدوران الناتج وضغط الهواء ووقت الدورة والملحقات وموضع الفشل من اختيارات المشروع ولا يتم تحديدها بواسطة نموذج الصمام وحده.
يسرد سجل المخزون الماء والبخار والزيت ودرجة حرارة التشغيل القصوى البالغة 300 درجة مئوية. تأكد من مادة الاحتفاظ بالضغط F304L وسطح مانع التسرب من الكربيد الأسمنتي ومواد تعبئة الجذع ومواد مفاصل الجسم للسائل الفعلي ودرجة الحرارة والضغط وتكرار التشغيل.
يحدد المصدر النظام القياسي الوطني الصيني ولكنه لا يذكر كل كود حاكم. تأكد من معايير التصميم، والشفة، وجهاً لوجه، ومعايير الاختبار، جنبًا إلى جنب مع حجم المحرك، ومعايير التسرب، وشهادات المواد ومتطلبات واجهة التحكم قبل الطلب.
هيكل كروي عائم مع مقعد معدني صلب من المعدن إلى المعدن، تطفو الكرة بشكل محوري. ضغط العملية يدفع الكرة ضد المقعد المعدني السفلي لتحقيق الختم. سطح إغلاق المقعد والكرة مغطى بسبائك ستيليت للحصول على أداء ختم معدني عالي الصلابة.
وصلة نهاية RF ذات حواف نهايات شفة مرتفعة الوجه، قوة اتصال عالية، سهلة التركيب الميداني والتفكيك والصيانة.

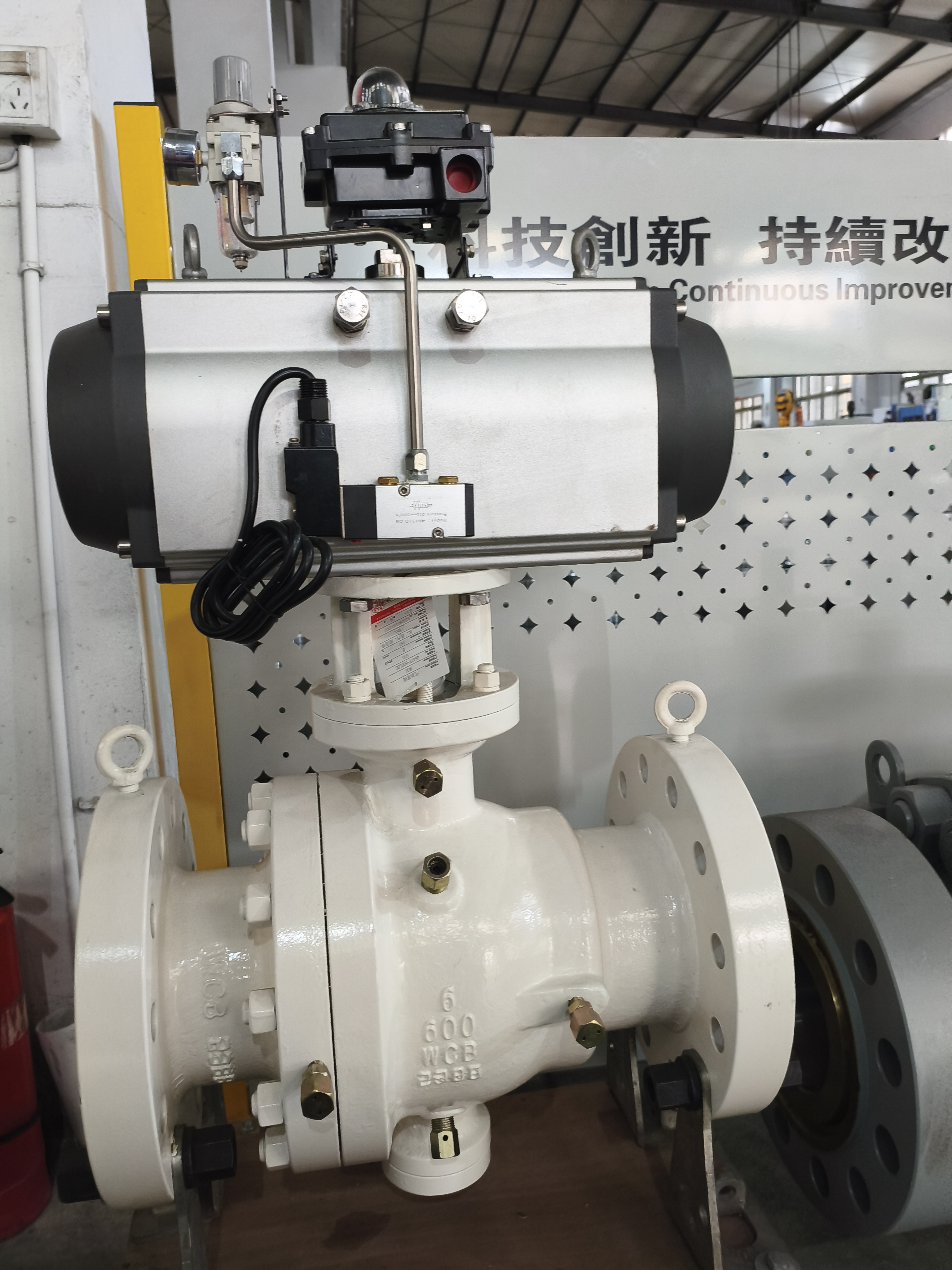

محرك هوائي ربع دورة مجهز بمحرك دوار هوائي (مزدوج المفعول / إرجاع زنبركي أحادي المفعول اختياري). حركة تشغيل وإيقاف ربع دورة بمقدار 90 درجة، فتح وإغلاق سريع. يمكن أن يتطابق مع صمام الملف اللولبي، ومفتاح الحد، وموضع التحكم في الإشارة عن بعد.
تصميم جذعي مضاد للانفجار يمنع الجذع المضاد للانفجار طرد الجذع تحت ضغط التجويف الداخلي. يتوفر جهاز مضاد للكهرباء الساكنة لإطلاق الكهرباء الساكنة المتولدة بين الكرة والمقعد.
زوج إغلاق معدني مقاوم لدرجات الحرارة العالية، مجموعة المقاعد المصنوعة من المعدن إلى المعدن تتحمل درجة حرارة العمل العالية، وليس من السهل أن تتقادم أو تتشوه على عكس المقاعد الناعمة PTFE. يعد المنفذ الكامل والتجويف ذو المنفذ المنخفض اختياريين.
ميزة تخفيف ضغط تجويف الجسم عندما يتمدد الوسط المحصور داخل التجويف الحراري ويرتفع الضغط، يمكن تخفيف الضغط الزائد باتجاه جانب خط الأنابيب لحماية مكونات الصمام.
تصميم صلب من المعدن إلى المعدن، مناسب لدرجات الحرارة العالية واللزوجة العالية والحبيبات والوسائط الكاشطة الطفيفة حيث لا يمكن للمقعد الناعم العمل.
يوفر هيكل الكرة العائمة أداءً موثوقًا للإغلاق ثنائي الاتجاه.
يحقق المحرك الهوائي ربع دورة تحكمًا سريعًا في التشغيل والإيقاف التلقائي عن بعد؛ يضمن الإصدار الربيعي وضعًا آمنًا عند فقدان الهواء.
يتميز سطح الختم ذو الوجه الصلب بمقاومة ممتازة للتآكل، وخاصية مضادة للجرجر وعمر خدمة طويل.
يضمن الاتصال ذو الحواف اتصالًا مستقرًا لخط الأنابيب، وهو مناسب للفحص والاستبدال.
نطاق واسع لدرجة حرارة العمل، ومقاومة درجات الحرارة أعلى بكثير مقارنةً بالصمامات الكروية ذات المقعد الناعم PTFE.
يمكن تجميعها مع صمام الملف اللولبي ومفتاح الحد ومحدد الموضع للدمج في نظام التحكم الصناعي التلقائي.
الامتثال: API 6D، ASME B16.34، ASME B16.5، API 598.
يستخدم للزيت ذو درجة الحرارة العالية، وزيت التوصيل الحراري، والبخار، وغاز فرن فحم الكوك، والوسائط التي تحتوي على الجسيمات في صناعة البتروكيماويات والمعادن والصناعات الحرارية.
