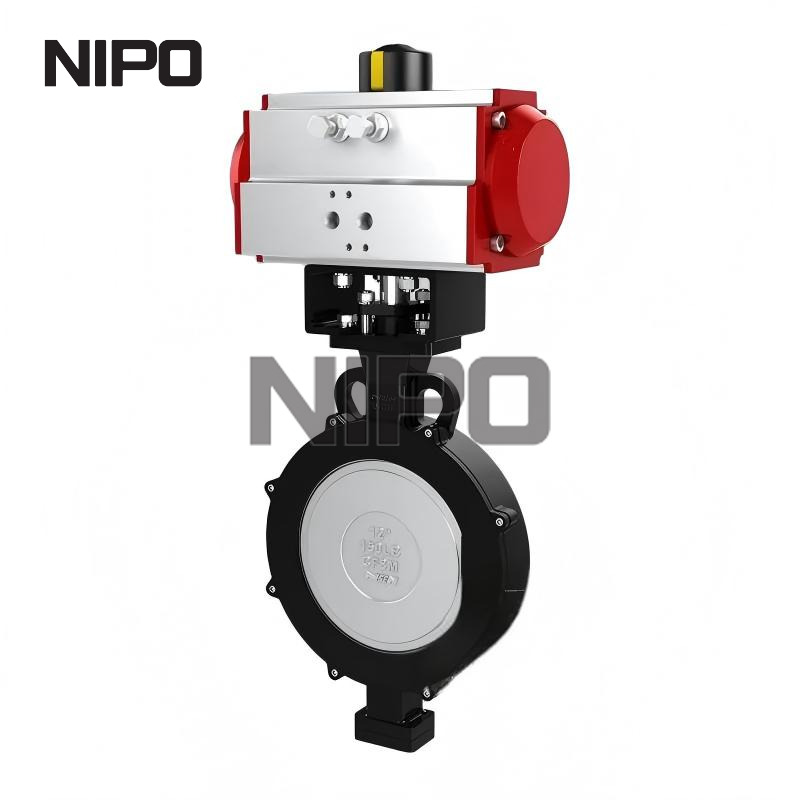

صمام الفراشة ذو الإزاحة المزدوجة عالي الأداء

نظرة عامة على المنتج

صمام الفراشة عالي الأداء من NIPO بتصميم مزدوج الإزاحة. تم اعتماد تصميم ختم التعبئة والتغليف الفريد الخاص بنا بمرونة جيدة وموثوقية عالية. يمكن لهيكل الختم من نوع الشفاه أن يعوض التغيرات في درجة الحرارة والضغط.

• تفجير الجذع المضاد

• API 6FA آمن ضد الحريق

• 2 تصميم عمود الانقسام

• قدرة تدفق كبيرة

• انخفاض عزم الدوران

• إغلاق محكم

وصف المنتج

نطاق الحجم: 2 بوصة - 40 بوصة (50 مم - 1000 مم)

تصنيف الضغط: ASME 150LB، 300LB

نطاق درجة الحرارة: -46 درجة مئوية - +200 درجة مئوية

اتصال: رقاقة، العروة، بعقب اللحام، شفة مزدوجة

المواد: الكربون الصلب، الفولاذ المقاوم للصدأ، الألومنيوم البرونزية، التيتانيوم، مونيل، هاستيلوي الخ.

التشغيل: رافعة، تروس، هوائي، كهربائي OP

وضع علامات على الصمام: MSS-SP-25،
التصميم والتصنيع: API 609، EN 593، ASME B16.34
البعد وجهاً لوجه: API 609، ISO 5752 الاتصال النهائي: ASME B16.5، ASME B16.47، EN 1092، JIS B2210، GOST 12815
الاختبار والفحص: API 598، EN 12266، ISO 5208، ANSI B16.104
الحافة العلوية: ISO 5211

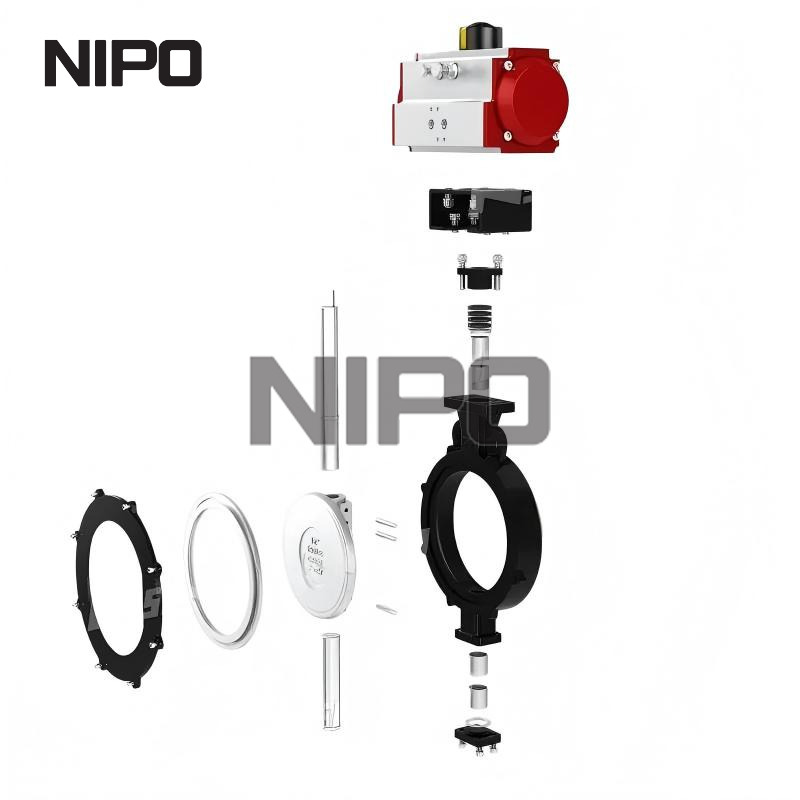

بناء

هيكل الأوفست المزدوج

نظام التعبئة بالتحميل المباشر بشكل عام، يركز الأشخاص فقط على التسرب الداخلي الذي يحدث في جزء المقعد ولكنهم يتجاهلون مشكلة التسرب الخارجي، أي تسرب جزء التعبئة. يضمن تصميم التعبئة المحملة مباشرة مع الهيكل المدمج أن صمام الفراشة NIPO يمكنه تلبية الحد الأقصى. تسرب ≥20 جزء في المليون. إنه يجعل ختم التعبئة موثوقًا به ويطيل فترة التعبئة الخالية من الصيانة.

تصميم جذعي مضاد للنفخ

يتم توفير الهيكل المضاد للنفخ في الجزء العلوي من العمود لمنع نفاد العمود من الغدة في حالة حدوث كسر عرضي للعمود.

تعبئة جذعية قابلة للتعديل

يمكن ضبط نظام التعبئة من خلال الترباس السداسي، دون إزالة المحرك. يتكون نظام التعبئة من غدة التعبئة، والترباس، والجوز السداسي والغسالة. يمكن إجراء الضبط الطبيعي عن طريق تدوير الترباس السداسي بمقدار 1/4 دورة.

مقعد قابل للإزالة لصيانة مريحة للمقعد

يمكن استبدال المقعد من خلال إزالة الإدخالات دون الحاجة إلى تفكيك القرص والعمود.

ميزة

بالمقارنة مع صمام النوع الآخر، حصلت الفراشة عالية الأداء على ميزة المتابعة

- سهولة التركيب والصيانة

- لقد ثبت أن صمام الفراشة عالي الأداء هو حل فعال في ظل ظروف العمل ذات درجة الحرارة العالية والضغط العالي.

- عزم دوران أقل بكثير، يمكن أن يوفر أيضًا تكلفة المحرك

- وزن أخف وحجم أصغر مقارنة بصمام التوصيل بنفس الحجم، وصمام الكرة، وصمام البوابة، وصمام الكرة الأرضية، وصمام الفحص

طلب

• مصنع البتروكيماويات
• المصفاة
• منصة بحرية
• محطة توليد الكهرباء
• الغاز الطبيعي المسال
• مصنع المعادن
• اللب والورق
• النظام الصناعي
