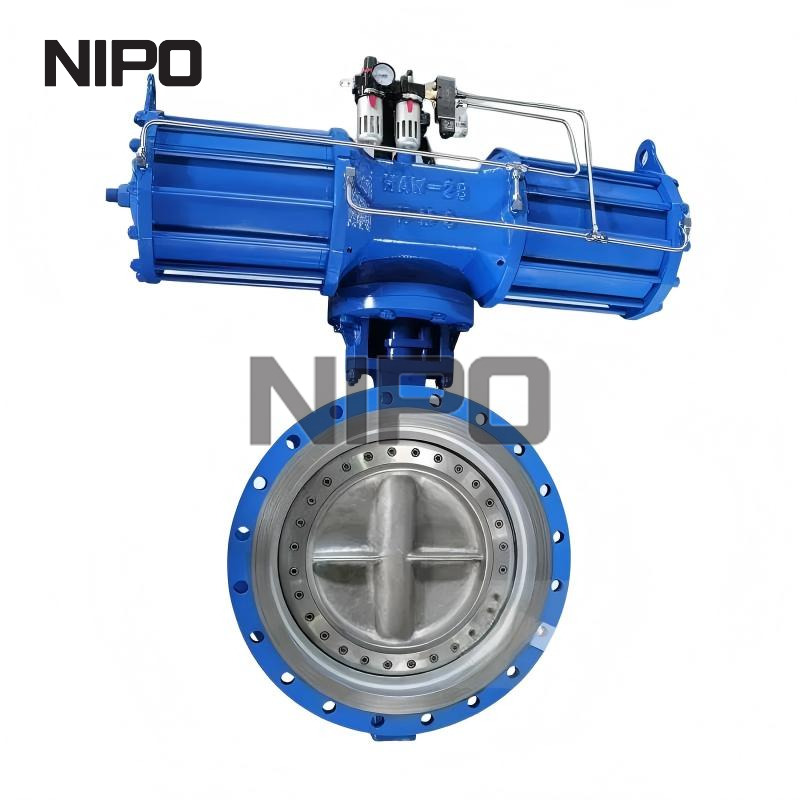

مقعد يعمل بالتروس/يعمل بالهواء المضغوط من المعدن إلى المعدن، صمام فراشة أحادي الاتجاه ثلاثي الإزاحة

نظرة عامة على المنتج

يستخدم صمام الفراشة أحادي الاتجاه ذو الإزاحة الثلاثية NIPO هيكل الختم القابل للاستبدال من "الفولاذ المقاوم للصدأ ومغطى بالجرافيت". يمكن أن تصل هذه السلسلة إلى متطلبات عدم التسرب أحادية الاتجاه في المعايير ذات الصلة. مادة الزخرفة مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة، ويمكن أن تتجنب مشكلة التآكل بعد الاستخدام لفترة طويلة.

• ختم متعدد الطبقات وختم المعدن الصلب

• انخفاض عزم الدوران عند الفتح

• عدم الاحتكاك بين المقعد والختم

• تصميم آمن ضد الحرائق وفقًا لـ API607

• ختم القرص القابل للاستبدال

وصف المنتج

نطاق الحجم: 2 بوصة - 144 بوصة (50 مم - 3600 مم)

تصنيف الضغط: ASME 150LB، 300LB، 600LB، 900LB، 1500LB

نطاق درجة الحرارة: -46 درجة مئوية - +600 درجة مئوية

اتصال: رقاقة، العروة، بعقب اللحام، شفة مزدوجة

إحكام الإغلاق: ISO 5208-A، ANSI B16.104-VI

الهيكل: متعدد الطبقات

المواد: وب، CF8M، A105، F316، C95800، التيتانيوم، مونيل، هاستيلوي الخ.

التشغيل: رافعة، تروس، هوائي، كهربائي OP

وضع علامات على الصمامات: تصميم وتصنيع
MSS-SP-25 : API 609، EN 593
البعد وجهًا لوجه: API 609، ISO 5752، EN 558
الاتصال النهائي: ASME B16.5، ASME B16.47، EN 1092، JIS B2220، GOST 12820
الاختبار والفحص: API 598، EN 12266، ISO 5208، ANSI B16.104
الحافة العلوية: ISO 5211

بناء

يضيف صمام الفراشة الثلاثي الإزاحة زاوية لامركزية ثالثة تعتمد على هيكل غريب الأطوار مزدوج. الإزاحة الثالثة تتكون من زاوية معينة بين الخط المركزي لجسم الصمام ووجه إغلاق المقعد المخروطي، مما يضمن إمكانية فصل حلقة الختم الخاصة بالقرص أو ملامستها للمقعد بسرعة بحيث يتم التخلص من الاحتكاك والضغط بين المقعد وحلقة الختم.

عزم دوران منخفض عند الفتح

يستخدم هذا المسلسل نظام الختم المتوازن ديناميكيًا الشعاعي، عن طريق التصميم الأمثل، تصبح القوى المطبقة على كلا الجانبين لمدخل ومخرج قرص الفراشة متوازنة تقريبًا وذلك لتقليل عزم دوران فتح الصمام بشكل فعال.

مادة حلقة الختم
حلقة الختم لهذا المسلسل مصنوعة من لوحة الفولاذ المقاوم للصدأ مع الجرافيت / ألياف الكربون / PTFE إلخ. الختم الرئيسي هو لوحة الفولاذ المقاوم للصدأ، الطبقة البينية غير المعدنية كطبقة مساعدة. هذا الهيكل يجعل الصمام مغلقًا بشكل أكثر موثوقية ويصل تسرب الختم إلى الفئة VI إلى ANSI B16.104 أو الفئة A إلى ISO 5208. بالمقارنة مع مادة ألواح الأسبستوس المطاطية، فإن المواد المعتمدة لدينا أكثر قابلية للارتداء ومضادة للتدفق وموثوق بها وأفضل للبيئة.

يعتمد نظام الختم المجمع للتعبئة
NSEN هذا الهيكل لضمان أن تسرب الصمام يمكن أن يصل إلى 20 جزء في المليون كحد أقصى. هيكل الختم الديناميكي متوفر إذا لزم الأمر، مما يجعل ختم التعبئة في حالة جيدة ويطيل فترة الصيانة المجانية للتعبئة.

هيكل ثابت بالتساوي

يتم تثبيت حلقة الختم الخاصة بصمام الفراشة بمسامير/صواميل موزعة بالتساوي. يقع كل مسمار بدقة ويتحمل القوة بالتساوي. هذا الهيكل يزيل مشاكل التسرب أو حلقة الختم غير المتساوية بسبب القوة غير المتساوية للمسامير والصواميل.

تصميم وهيكل آمن للحريق

الهيكل المعدني يجعل الصمام مقاومًا للحريق ويلبي متطلبات API 607.

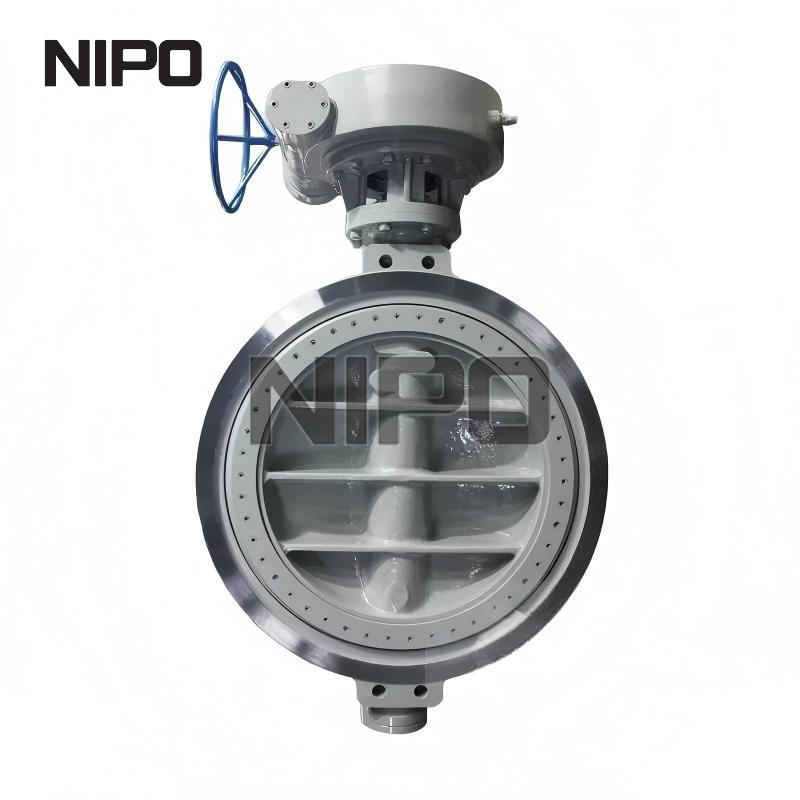

صندوق التروس

يتم تقديم صندوق التروس اليدوي بجودة عالية وهيكل آمن، والذي تم دمجه مع ميزات صندوق التروس ذات العلامة التجارية المعروفة الحالية ومستوى الحماية الذي يصل إلى IP 67.

ميزة:

• ✅ إغلاق محكم محسّن أحادي الاتجاه: أداء إغلاق فائق لاتجاه الضغط المحدد، مثالي لخطوط الأنابيب حيث يأتي الضغط من جانب واحد فقط

• ✅ عملية خالية من الاحتكاك ثلاثية الإزاحة: يرفع القرص المقعد فورًا عند الدوران، بدون كشط، عزم دوران تشغيل منخفض، عمر خدمة طويل للمقعد

• ✅ مقعد صلب قوي من المعدن إلى المعدن: مناسب للبخار ذي درجة الحرارة العالية وغاز المداخن والزيت الحراري ووسائط المعالجة الكاشطة

• ✅ حل فعال من حيث التكلفة: بالمقارنة مع صمام الفراشة الثلاثي الإزاحة ثنائي الاتجاه، فإن السعر تنافسي لظروف العمل أحادية الاتجاه

• ✅ خيارات نهاية متعددة: وصلات الرقاقة / العروة / ذات الحواف؛ قابلة للتكوين باستخدام علبة التروس أو المحرك الهوائي أو الكهربائي

• ✅ متوافق مع API 609، ASME B16.34، API 598؛ شهادة اختيارية مقاومة للحريق وSIL
