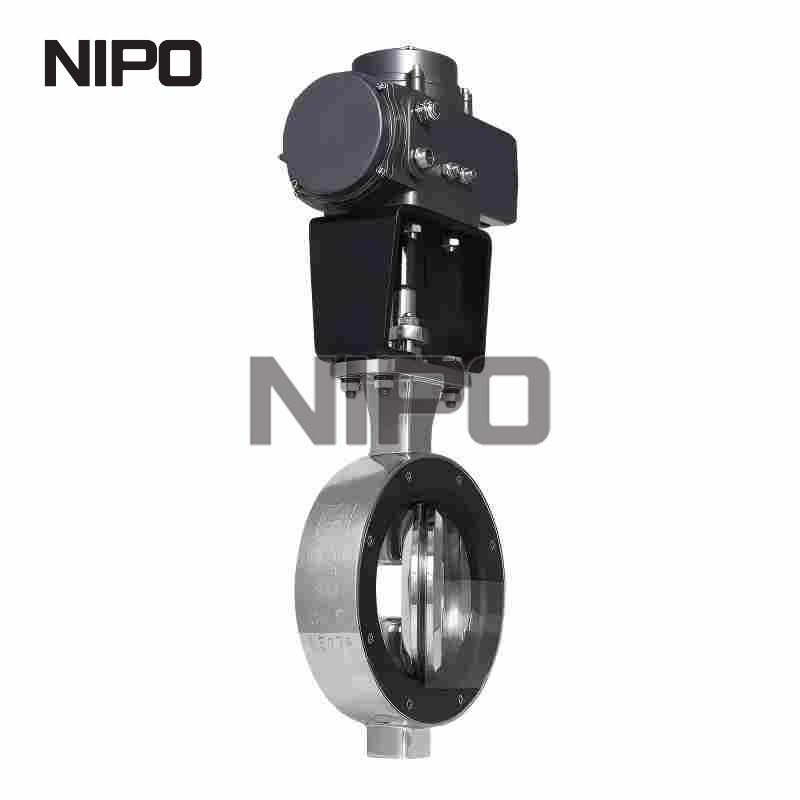

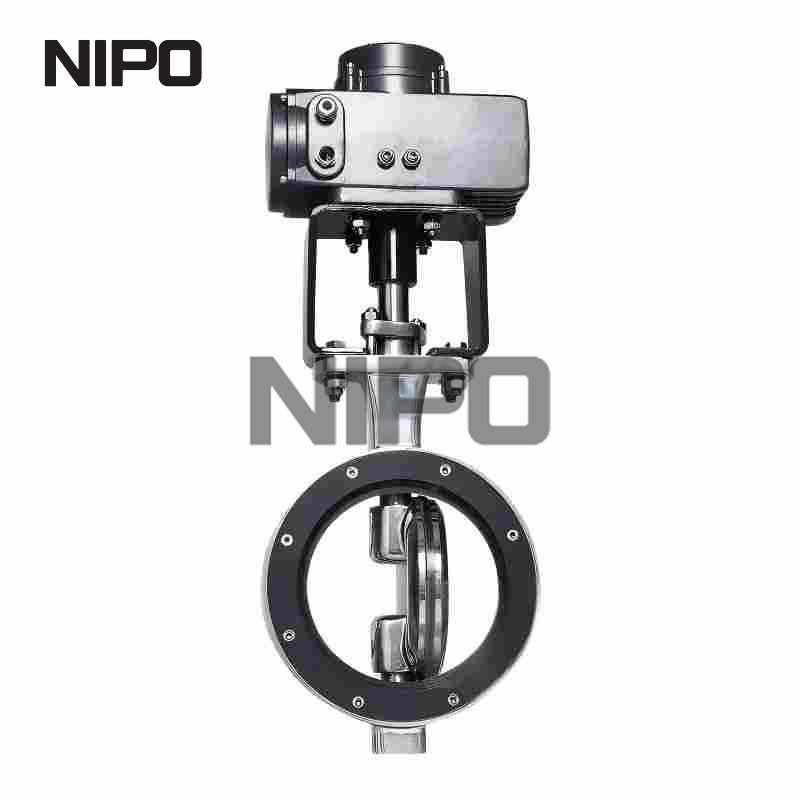

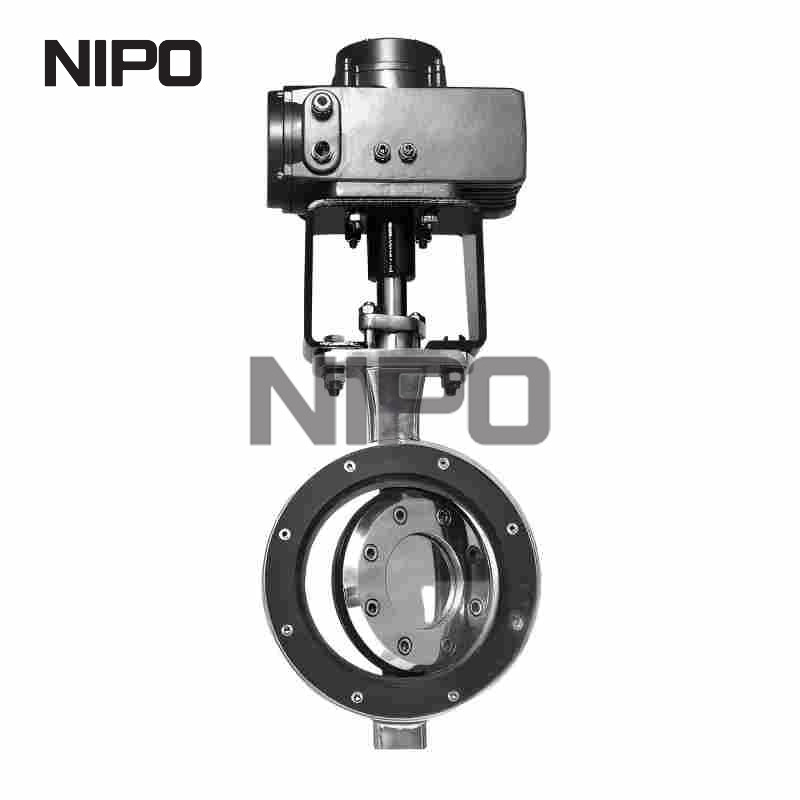

NIPO
• متعدد الطبقات الختم والختم من المعدن إلى المعدن
• ثنائي الاتجاه وأحادي الاتجاه
• انخفاض عزم الدوران عند الفتح
• عدم الاحتكاك بين المقعد والختم
• لا يوجد سفر زائد للقرص
نطاق الحجم : 2'-48' (50 مم-1200 مم)
تصنيف الضغط : ASME 150LB، 300LB
نطاق درجة الحرارة : -46 درجة مئوية - +600 درجة مئوية
اتصال : رقاقة
ضيق الإغلاق: صفر تسرب
الهيكل : متعدد الطبقات، من المعدن إلى المعدن
المواد: وب، CF8M، A105، F316، C95800، التيتانيوم، مونيل، هاستيلوي الخ.
التشغيل : رافعة، تروس، هوائي، كهربائي OP
وضع علامات على الصمامات : التصميم والتصنيع
MSS-SP-25 : API 609، EN 593
البعد وجهًا لوجه : API 609، ISO 5752، EN 558
الاتصال النهائي : ASME B16.5، ASME B16.47، EN 1092، JIS B2220، GOST 12820
الاختبار والفحص : API 598، EN 12266، ISO 5208، ANSI B16.104
الحافة العلوية : ISO 5211

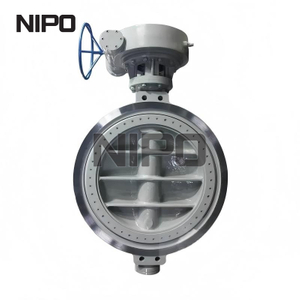

يضيف صمام الفراشة الثلاثي الإزاحة زاوية لامركزية ثالثة تعتمد على هيكل غريب الأطوار مزدوج. الإزاحة الثالثة تتكون من زاوية معينة بين الخط المركزي لجسم الصمام ووجه إغلاق المقعد المخروطي، مما يضمن إمكانية فصل حلقة الختم الخاصة بالقرص أو ملامستها للمقعد بسرعة بحيث يتم التخلص من الاحتكاك والضغط بين المقعد وحلقة الختم.
تصميم خالي من الاحتكاك
استخدام الهيكل اللامركزي الثلاثي يقلل الاحتكاك أثناء التبديل بين سطح الختم للقرص وجسم الصمام، بحيث يمكن للقرص فك ارتباط مقعد الصمام بسرعة عند فتح أو إغلاق صمام الفراشة اللامركزي الثلاثي.
عزم دوران منخفض عند الفتح
يستخدم هذا المسلسل نظام الختم المتوازن ديناميكيًا الشعاعي، عن طريق التصميم الأمثل، تصبح القوى المطبقة على كلا الجانبين لمدخل ومخرج قرص الفراشة متوازنة تقريبًا وذلك لتقليل عزم دوران فتح الصمام بشكل فعال.
مادة حلقة الختم
يمكن تصنيع حلقة الختم من لوحة الفولاذ المقاوم للصدأ مع الجرافيت / ألياف الكربون / PTFE وما إلى ذلك. الختم الرئيسي هو لوحة الفولاذ المقاوم للصدأ، الطبقة البينية غير المعدنية كطبقة مساعدة. هذا الهيكل يجعل الصمام مغلقًا بشكل أكثر موثوقية ويصل تسرب الختم إلى الفئة VI إلى ANSI B16.104 أو الفئة A إلى ISO 5208. بالمقارنة مع مادة ألواح الأسبستوس المطاطية، فإن المواد المعتمدة لدينا أكثر قابلية للارتداء ومضادة للتدفق وموثوق بها وأفضل للبيئة.
يعتمد نظام الختم المجمع للتعبئة
NSEN هذا الهيكل لضمان أن تسرب الصمام يمكن أن يصل إلى 20 جزء في المليون كحد أقصى. هيكل الختم الديناميكي متوفر إذا لزم الأمر، مما يجعل ختم التعبئة في حالة جيدة ويطيل فترة الصيانة المجانية للتعبئة.
هيكل ثابت بالتساوي
يتم تثبيت حلقة الختم الخاصة بصمام الفراشة بمسامير/صواميل موزعة بالتساوي. يقع كل مسمار بدقة ويتحمل القوة بالتساوي. هذا الهيكل يزيل مشاكل التسرب أو حلقة الختم غير المتساوية بسبب القوة غير المتساوية للمسامير والصواميل.
تلتزم NIPO بصرامة بخدمات الإصلاح المجانية والاستبدال المجاني والإرجاع المجاني في غضون 18 شهرًا بعد تسليم الصمام لمصنعه أو 12 شهرًا بعد تركيبه واستخدامه على خط الأنابيب بعد تسليمه للعمل (أيهما يأتي أولاً).
في حالة فشل الصمام بسبب مشكلة الجودة أثناء الاستخدام في خط الأنابيب خلال فترة ضمان الجودة، فسوف يقدم NIPO خدمة ضمان الجودة مجانًا. لا يجوز إنهاء الخدمة إلا بعد التأكد من تسوية العطل وتشغيل الصمام بشكل طبيعي وتوقيع العميل على خطاب التأكيد.
وبعد انقضاء الفترة المذكورة، يضمن NIPO تزويد المستخدمين بخدمات فنية عالية الجودة في الوقت المحدد كلما احتاج المنتج إلى الإصلاح والصيانة.
