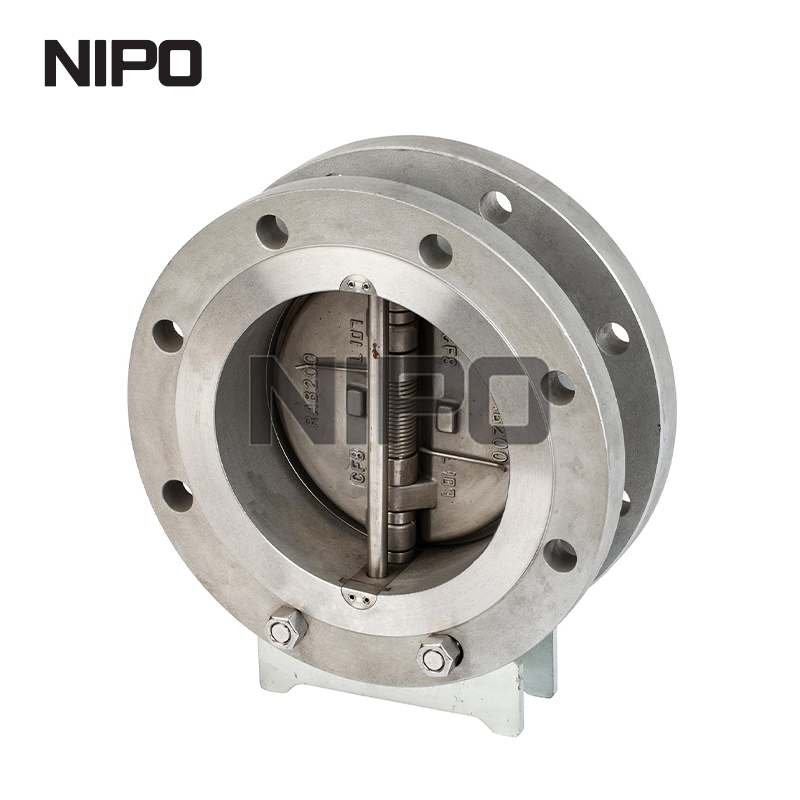

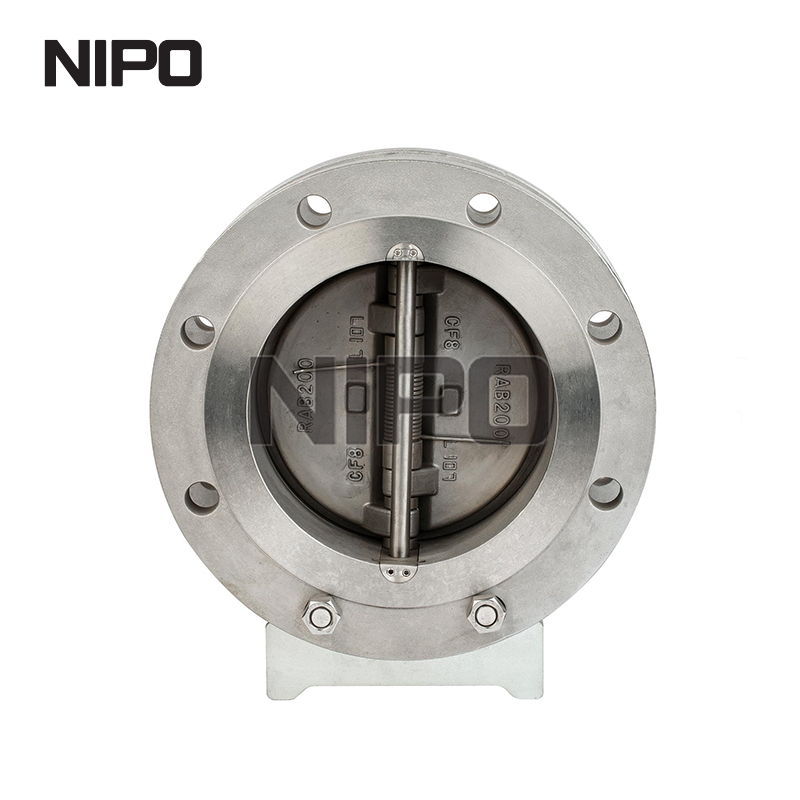

صمام فحص التأرجح ذو الحافة المزدوجة من النوع المزدوج (Api)

صمام فحص الرقاقة قابل للتطبيق على خطوط الأنابيب المختلفة ذات الضغط الاسمي PN1.0MPa~42.0MPa، Class150~2500 والقطر الاسمي DN15~1200mm، NPS1/2-48 ودرجة حرارة العمل -196~540°C لاستخدامها في الحماية من التدفق العكسي المتوسط. يمكن تطبيق اختيار المواد المختلفة على الوسط الذي يتضمن الماء، البخار، الزيوت، حمض النيتريك، حمض الأسيتيك، القوي. أكسدة المتوسطة واليوريا الخ.

المعيار والمواصفات

1. التصميم والتصنيع: API594، API6D، JB / T8937؛

2. وجها لوجه ونهاية ونهاية: API594، API6D، DIN3202، JB / T8937؛

3. تصنيفات درجة حرارة الضغط ASME B16.34، DIN2401، GB / T12224؛

4.الفحص والاختبار: API598、GB/T26480؛

5. شفة الأنابيب: JB/T74~90، GB/T9113، HG20592~20635، SH3406، ASME B16.5، DIN2543-2548، GB/T13402.API605.ASME B16.47.

تباين صمام فحص التأرجح

بناء	صمام فحص التأرجح ذو القرص المزدوج من نوع H76	صمام فحص تأرجح شفة H44 أحادي الصمام
ضغط المطرقة المائية	قرص صغير رحلة قصيرة، وإغلاق بمساعدة الزنبرك، يغلق الصمام بسرعة	صمام كبير يتحرك ويتطلب وقت إغلاق أطول
	ضغط المطرقة المائية من النوع H76 من النوع H44 هو 1/2 إلى 1/5 فقط
الأبعاد والوزن	يوفر الطول الهيكلي القصير جدًا والحجم المنخفض والكتلة الخفيفة سهولة كبيرة في التركيب والنقل والتخزين وترتيب خطوط الأنابيب للصمامات، علاوة على ذلك، يمكن أن يقلل بشكل كبير من المواد ويخفض تكلفة البناء.	طول طويل للهيكل، حجم كبير غبي، ثقيل الوزن
	H76 H44-طول نوع الهيكل هو فقط 1/4 ~ 1/6، نوع H76 H44 يزن فقط 1/4 إلى 1/10
مقاومة السوائل	معامل مقاومة السوائل الصغيرة ξ من 2.6 إلى 0.7، مع زيادة قطر الصمام، ينخفض ​​معامل مقاومة السوائل	معامل مقاومة التدفق المنخفض ξ هو 1.3 ~ 3، ولكن في حالة الضغط المنخفض، لا يمكن فتح قرص الصمام بالكامل، ومقاومة عالية للسوائل. سيتم زيادة المقاومة مع زيادة حجم الصمام.
تثبيت	يمكن تركيبها في تركيب أفقي أو رأسي، خفيفة الوزن، لا تحتاج إلى ضبط محامل للصمام	يمكن تركيبها في تركيب أفقي أو رأسي، ويجب ضبط وزن الصمامات الثقيلة ذات القطر الكبير والمحامل
الضغط الافتتاحي	صمام صغير تحت الضغط في علبة صغيرة يمكن أن يفتح بالكامل	أكبر في صمام أكبر يمكن فتحه بالكامل تحت الضغط
مصداقية	جسم الصمام ذو هيكل متكامل، بسيط ومدمج، تأثير إغلاق صغير، ضغط مطرقة مياه منخفض، عمر خدمة طويل وموثوقية جيدة.	الصمام مغلق ومن السهل أن يؤدي التأثير الكبير لضغط المطرقة المائية إلى إتلاف الصمام

شركة Zhejiang Naibang Valves Co.,Ltd. هي شركة متخصصة في تصنيع صمامات فحص الرقاقات، والتي تدمج البحث والتطوير والتصنيع والتسويق. وتدعم الشركة معدات متطورة تضم أكثر من 100 أداة آلية ومعدات معالجة التحكم العددي. يوجد أكثر من 180 موظفًا، بما في ذلك 26 موظفًا فنيًا و20 موظفًا إداريًا. نحن نفخر بخبرتنا القوية في تصميم وتصنيع المنتجات ومراقبة الجودة الكاملة ونظام خدمة ما بعد البيع.

استنادًا إلى فلسفة الإدارة التي تعتمد على السوق وإدارة الجودة والابتكار، أدخلت NAlBANG تكنولوجيا تصنيع الصمامات المتقدمة. تم تصميمها وتصنيعها بدقة وفقًا لمعايير GB و ANSI / APl و DIN و NF و BS و JlS وما إلى ذلك، وتغطي منتجاتنا بشكل أساسي صمامات فحص الرفع والتأرجح ذات قرص واحد من الرقاقة وصمامات فحص التأرجح ذات القرص المزدوج من الرقاقة (H77، H76، H74، H72، H71، H46 و H44)، القطر الاسمي بين 1/2 '~60' (DN15 ~ 1500 مم)، الضغط الاسمي بين 150LB ~ 2500LB (1.0MPa ~ 25.0MPa) ، المواد الرئيسية في الفولاذ الكربوني المتهرب ، الفولاذ ذو درجة الحرارة المنخفضة ، الفولاذ ثنائي الطور (F51 / F53) ، سبائك التيتانيوم ، برونز الألومنيوم ، INCONELSS304 ، SS304L ، SS316 ، $ S316L ، فولاذ كروم مولي بدنوم ، مونيل (400/500) 20 # سبيكة و Hastelloy ، إلخ. على نطاق واسع تستخدم في الصناعات الثقيلة للبنزين والغاز الطبيعي والطاقة الكهربائية والصلب والكيميائية والمعادن وصناعة الورق والتدفئة العسكرية والشحن وما إلى ذلك، وقد تم الاعتراف بمنتجاتنا بشكل كبير من قبل العملاء من أوروبا وأمريكا وجنوب شرق آسيا لموثوقيتها وثباتها السليم وقدرتها والخدمة المتميزة.

الالتزام بمبادئ السوق التوجيهية المتمثلة في 'أعلى مستوى من الصدق والاجتهاد والتخصص'. NAlBANG، على أساس التنمية المشتركة والمنفعة المتبادلة، سوف تستمر في تزويد جميع أصدقائنا المتعاونين بمنتجات ممتازة وخدمة مراعية. ونحن نرحب بوجودكم هنا للتفاوض والتعاون والسعي لتحقيق التألق المشترك.
