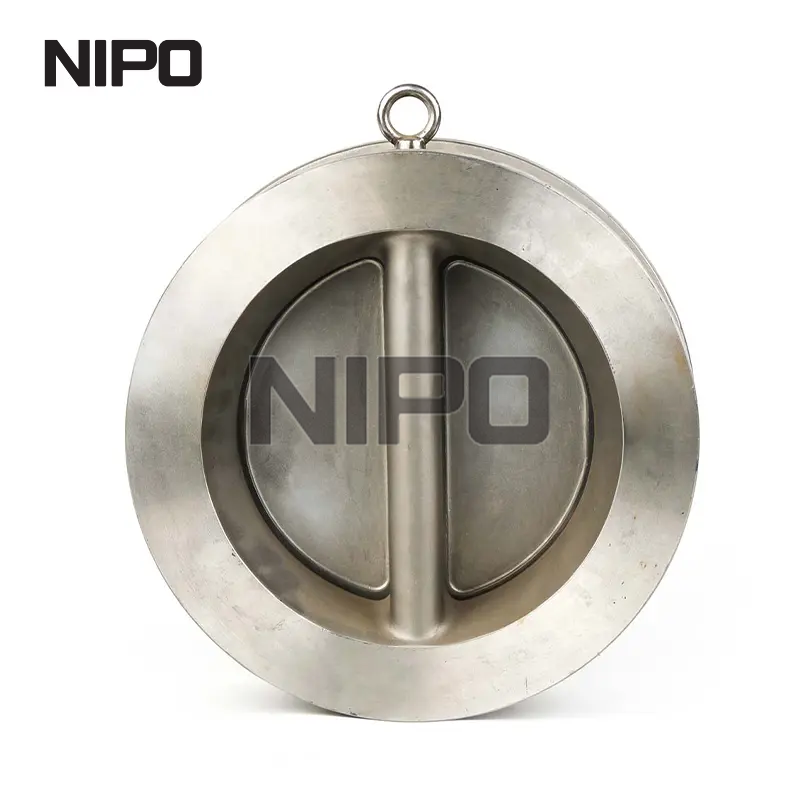

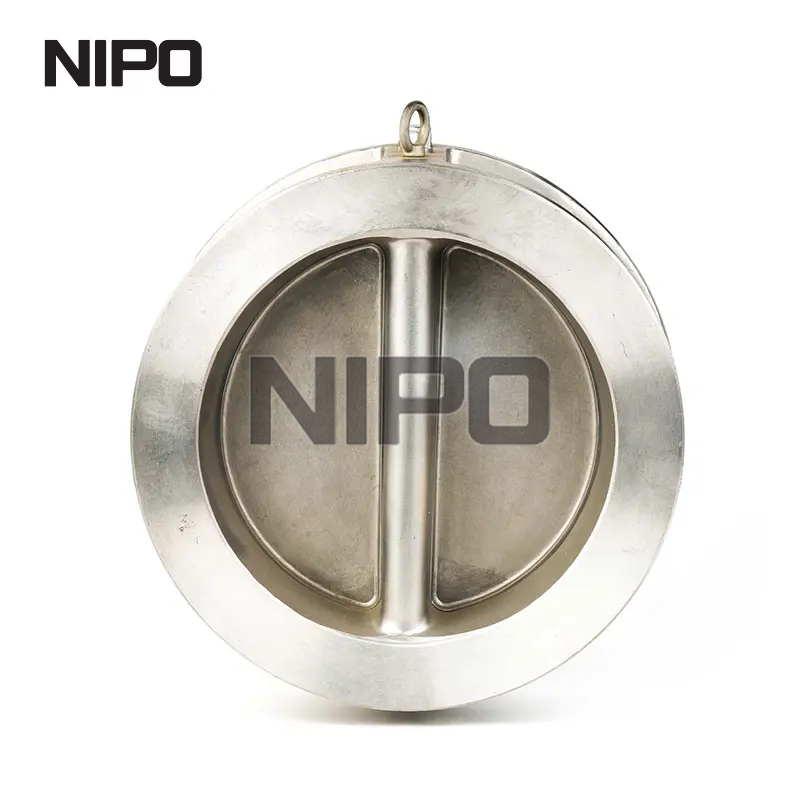

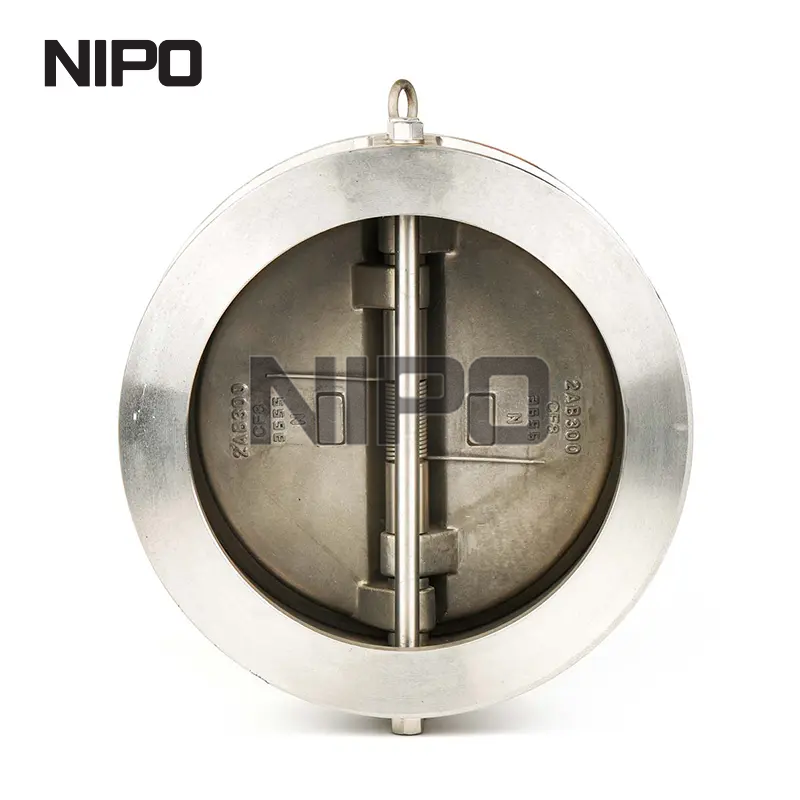

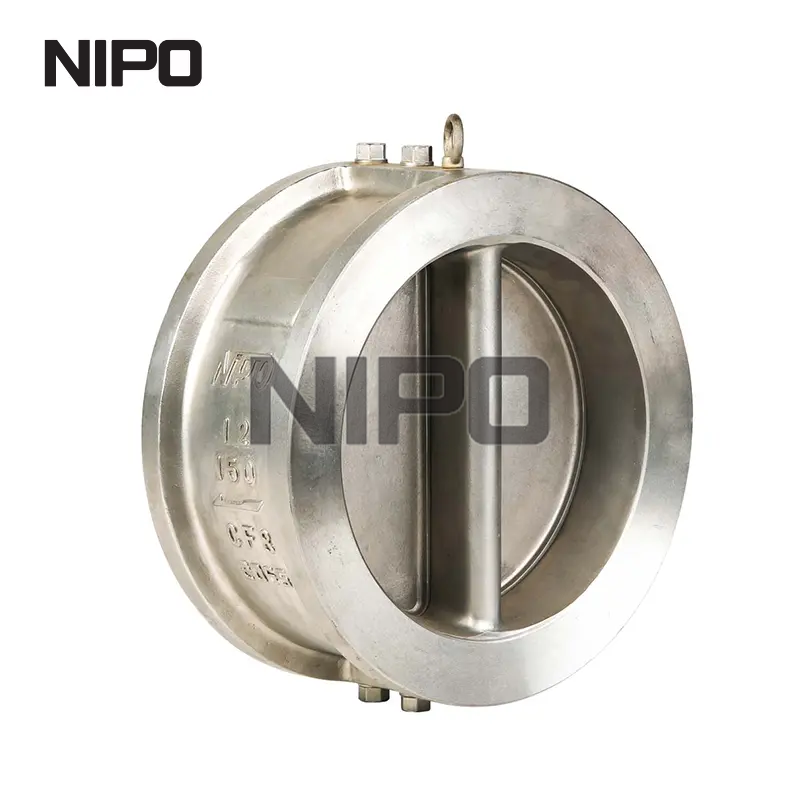

صمام فحص التأرجح ذو القرص المزدوج من نوع الرقاقة

توافر الحالة:
الكمية:

{[ت0]}. هي شركة متخصصة في تصنيع صمامات فحص الرقاقات، والتي تدمج البحث والتطوير والتصنيع والتسويق. وتدعم الشركة معدات متطورة تضم أكثر من 100 أداة آلية ومعدات معالجة التحكم العددي. يوجد أكثر من 180 موظفًا، بما في ذلك 26 موظفًا فنيًا و20 موظفًا إداريًا. نحن نفخر بخبرتنا القوية في تصميم وتصنيع المنتجات ومراقبة الجودة الكاملة ونظام خدمة ما بعد البيع.

استنادًا إلى فلسفة الإدارة التي تعتمد على السوق وإدارة الجودة والابتكار، أدخلت NAlBANG تكنولوجيا تصنيع الصمامات المتقدمة. تم تصميمها وتصنيعها بدقة وفقًا لمعايير GB و ANSI / APl و DIN و NF و BS و JlS وما إلى ذلك، وتغطي منتجاتنا بشكل أساسي صمامات فحص الرفع والتأرجح ذات قرص واحد من الرقاقة وصمامات فحص التأرجح ذات القرص المزدوج من الرقاقة (H77، H76، H74، H72، H71، H46 و H44)، القطر الاسمي بين 1/2 '~60' (DN15 ~ 1500 مم)، الضغط الاسمي بين 150LB ~ 2500LB (1.0MPa ~ 25.0MPa) ، المواد الرئيسية في الفولاذ الكربوني المتهرب ، الفولاذ ذو درجة الحرارة المنخفضة ، الفولاذ ثنائي الطور (F51 / F53) ، سبائك التيتانيوم ، برونز الألومنيوم ، INCONELSS304 ، SS304L ، SS316 ، $ S316L ، فولاذ كروم مولي بدنوم ، مونيل (400/500) 20 # سبيكة و Hastelloy ، إلخ. على نطاق واسع تستخدم في الصناعات الثقيلة للبنزين والغاز الطبيعي والطاقة الكهربائية والصلب والكيميائية والمعادن وصناعة الورق والتدفئة العسكرية والشحن وما إلى ذلك، وقد تم الاعتراف بمنتجاتنا بشكل كبير من قبل العملاء من أوروبا وأمريكا وجنوب شرق آسيا لموثوقيتها وثباتها السليم وقدرتها والخدمة المتميزة.

الالتزام بمبادئ السوق التوجيهية المتمثلة في 'أعلى مستوى من الصدق والاجتهاد والتخصص'. NAlBANG، على أساس التنمية المشتركة والمنفعة المتبادلة، سوف تستمر في تزويد جميع أصدقائنا المتعاونين بالمنتجات الممتازة والخدمة المتميزة. ونحن نرحب بوجودكم هنا للتفاوض والتعاون، والسعي لتحقيق التألق المشترك.

شركة Zhejiang Naibang Valves Co.,Ltd. هي شركة متخصصة في تصنيع صمامات فحص الرقاقات، والتي تدمج البحث والتطوير والتصنيع والتسويق. وتدعم الشركة معدات متطورة تضم أكثر من 100 أداة آلية ومعدات معالجة التحكم العددي. يوجد أكثر من 180 موظفًا، بما في ذلك 26 موظفًا فنيًا و20 موظفًا إداريًا. نحن نفخر بخبرتنا القوية في تصميم وتصنيع المنتجات ومراقبة الجودة الكاملة ونظام خدمة ما بعد البيع.


استنادًا إلى فلسفة الإدارة التي تعتمد على السوق وإدارة الجودة والابتكار، أدخلت NAlBANG تكنولوجيا تصنيع الصمامات المتقدمة. تم تصميمها وتصنيعها بدقة وفقًا لمعايير GB و ANSI / APl و DIN و NF و BS و JlS وما إلى ذلك، وتغطي منتجاتنا بشكل أساسي صمامات فحص الرفع والتأرجح ذات قرص واحد من الرقاقة وصمامات فحص التأرجح ذات القرص المزدوج من الرقاقة (H77، H76، H74، H72، H71، H46 و H44)، القطر الاسمي بين 1/2 '~60' (DN15 ~ 1500 مم)، الضغط الاسمي بين 150LB ~ 2500LB (1.0MPa ~ 25.0MPa) ، المواد الرئيسية في الفولاذ الكربوني المتهرب ، الفولاذ ذو درجة الحرارة المنخفضة ، الفولاذ ثنائي الطور (F51 / F53) ، سبائك التيتانيوم ، برونز الألومنيوم ، INCONELSS304 ، SS304L ، SS316 ، $ S316L ، فولاذ كروم مولي بدنوم ، مونيل (400/500) 20 # سبيكة و Hastelloy ، إلخ. على نطاق واسع تستخدم في الصناعات الثقيلة للبنزين والغاز الطبيعي والطاقة الكهربائية والصلب والكيميائية والمعادن وصناعة الورق والتدفئة العسكرية والشحن وما إلى ذلك، وقد تم الاعتراف بمنتجاتنا بشكل كبير من قبل العملاء من أوروبا وأمريكا وجنوب شرق آسيا لموثوقيتها وثباتها السليم وقدرتها والخدمة المتميزة.


الالتزام بمبادئ السوق التوجيهية المتمثلة في 'أعلى مستوى من الصدق والاجتهاد والتخصص'. NAlBANG، على أساس التنمية المشتركة والمنفعة المتبادلة، سوف تستمر في تزويد جميع أصدقائنا المتعاونين بمنتجات ممتازة وخدمة مراعية. ونحن نرحب بوجودكم هنا للتفاوض والتعاون والسعي لتحقيق التألق المشترك.


1




صمام فحص الرقاقة قابل للتطبيق في خطوط الأنابيب المختلفة ذات الضغط الاسمي PN1.0MPa~42.0MPa. الفئة 150.2500 والقطر الاسمي DN15~ 1200mm، NPS1/2-48 ودرجة حرارة العمل - 196~540'c لاستخدامها في الحماية من التدفق الخلفي المتوسط. يمكن تطبيق اختيار المواد المختلفة على الوسط الذي يتضمن الماء والبخار والزيوت وحمض النيتريك وحمض الأسيتيك ووسط الأكسدة القوي واليوريا وما إلى ذلك.


1. تصميم وتصنيع:APl594، API6D، JB / T8937:

2. وجها لوجه ونهاية ونهاية: AP1594.API6D،DIN3202.JB/T8937.

3. تصنيفات درجة حرارة الضغط ASME B16.34، DIN2401.GB/T12224؛

4. الفحص والاختبار: APl598、GB/T26480؛

5. شفة الأنبوب: JB/T74-90، GB/T9113، HG20592-20635، SH3406، ASMEB16.5، DIN2543-2548، GB/T13402، AP1605، ASME B16.47.


1. الطول الهيكلي القصير، فقط 1/4 ~ 1/8 من طول صمام الفحص ذو الحواف التقليدية؛

2. حجم منخفض، وزن خفيف، فقط 1/4~1/20 من تلك الخاصة بصمام الفحص ذو الحواف التقليدية،

3. إغلاق قرص الصمام السريع، انخفاض ضغط المطرقة المائية؛

4. ينطبق على خطوط الأنابيب الرأسية أو الأفقية ويتم تركيبها بسهولة،

5. ممر التدفق السلس ومقاومة السوائل الصغيرة.

6. عمل مرن وأداء ختم جيد:

7. سفر الصمام الضيق وتأثير الإغلاق الصغير.

8. هيكل متكامل، بسيط وصغير الحجم، في شكل جميل.

9. عمر خدمة طويل وموثوقية جيدة.

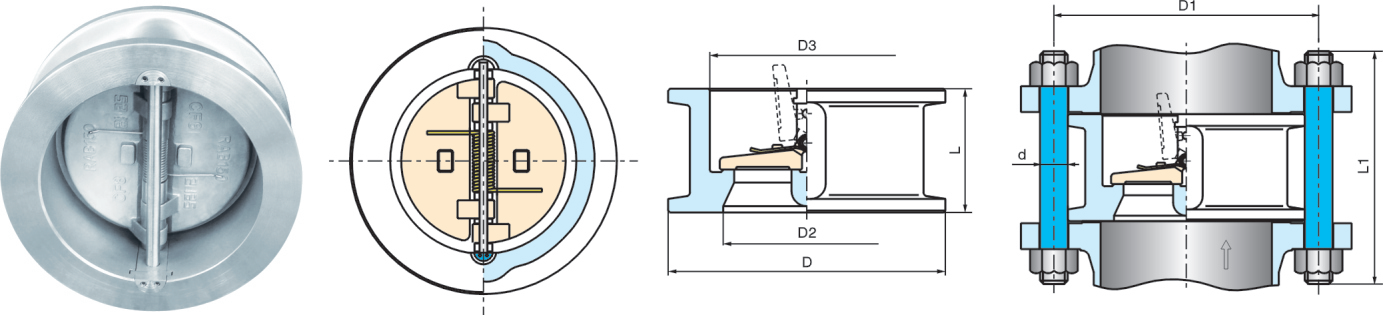

بناء

صمام فحص التأرجح ذو القرص المزدوج من نوع H76

صمام فحص تأرجح شفة H44 أحادي الصمام

ضغط المطرقة المائية

قرص صغير رحلة قصيرة، وإغلاق بمساعدة الربيع،

أغلق الصمام بسرعة

صمام كبير يتحرك ويتطلب وقت إغلاق أطول


ضغط المطرقة المائية من النوع H76 من النوع H44 هو فقط 1/2 إلى 1/5

الأبعاد والوزن

طول هيكلي قصير جدًا، حجم منخفض وكتلة خفيفة

يوفر وسائل راحة واسعة للتركيب والعتالة. علاوة على ذلك، فإن ترتيب التخزين وخطوط الأنابيب للصمامات، يمكن أن يقلل بشكل كبير من المواد ويقلل تكلفة البناء.

طول طويل للهيكل، حجم كبير غبي، ثقيل الوزن

طول نوع H76 H44 من نوع الهيكل هو فقط 1/4 ~ 1/6، نوع H76 نوع H44 يزن فقط 1/4 إلى 1/10

مقاومة السوائل

معامل مقاومة السوائل صغير £ من 2.6 إلى 0.7، مع زيادة قطر الصمام، ينخفض ​​معامل مقاومة السوائل

معامل مقاومة التدفق المنخفض E هو 1.3.3، ولكن في حالة الضغط المنخفض، لا يمكن فتح قرص الصمام بالكامل، ومقاومة السوائل العالية. سيتم زيادة المقاومة مع زيادة حجم الصمام.

تثبيت

يمكن تركيبها في تركيب أفقي أو رأسي، خفيفة الوزن. ليس من الضروري ضبط محامل الصمام

يمكن تركيبها في تركيب أفقي أو رأسي، ويجب ضبط وزن الصمامات ذات القطر الكبير الثقيل والمحامل

الضغط الافتتاحي

صمام صغير تحت الضغط في علبة صغيرة يمكن أن يفتح بالكامل

أكبر في صمام أكبر يمكن فتحه بالكامل تحت الضغط

مصداقية

جسم الصمام ذو هيكل متكامل، وتأثير إغلاق صغير بسيط ومدمج، وضغط مطرقة مائية منخفض، وعمر خدمة طويل وموثوقية جيدة

الصمام مغلق ومن السهل أن يؤدي التأثير الكبير لضغط المطرقة المائية إلى إتلاف الصمام
