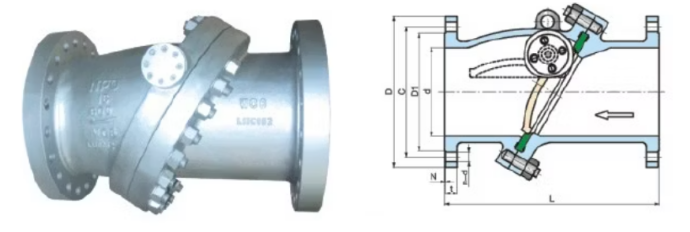

صمام فحص القرص المائل ذو الحواف المزدوجة

شفة نوع  إمالة القرص سوينغ صمام الاختيار:

الميزة الهيكلية

• إغلاق قرص الصمام السريع، انخفاض ضغط المطرقة المائية؛
• ينطبق على خطوط الأنابيب الرأسية أو الأفقية ويمكن تركيبها بسهولة؛
• ممر التدفق السلس ومقاومة السوائل الصغيرة.
• عمل مرن وأداء جيد للختم؛
• حركة الصمام الضيق وتأثير الإغلاق الصغير؛
• هيكل متكامل، بسيط وصغير الحجم، في شكل جميل؛
• عمر خدمة طويل وموثوقية جيدة.

• التصميم والتصنيع: API594، API 6D، JB/TB8937؛
• وجها لوجه ومن النهاية إلى النهاية: API594، API6D، DIN3202، JB / T8937؛
• تصنيف درجة حرارة الضغط: ASME B16.34، DIN2410، GB / T9124، HG20625، SH3406، JB / T74؛
• التفتيش والاختبار:  API598، JB / T9092؛
• شفة الأنبوب: JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47.

• مادة الجسم: الفولاذ الكربوني، الفولاذ المقاوم للصدأ، سبائك الصلب، البرونز
• القطر الاسمي: 2'~24'(DN50~DN600)
• الاتصال النهائي: الترددات اللاسلكية، RTJ، BW
• نطاق الضغط: Class150~2500(PN16~PN150)
• درجة حرارة العمل: -196 درجة مئوية ~ +560 درجة مئوية
