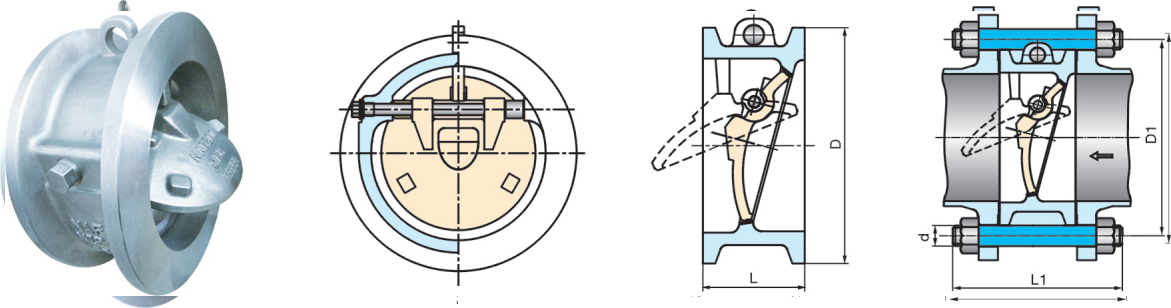

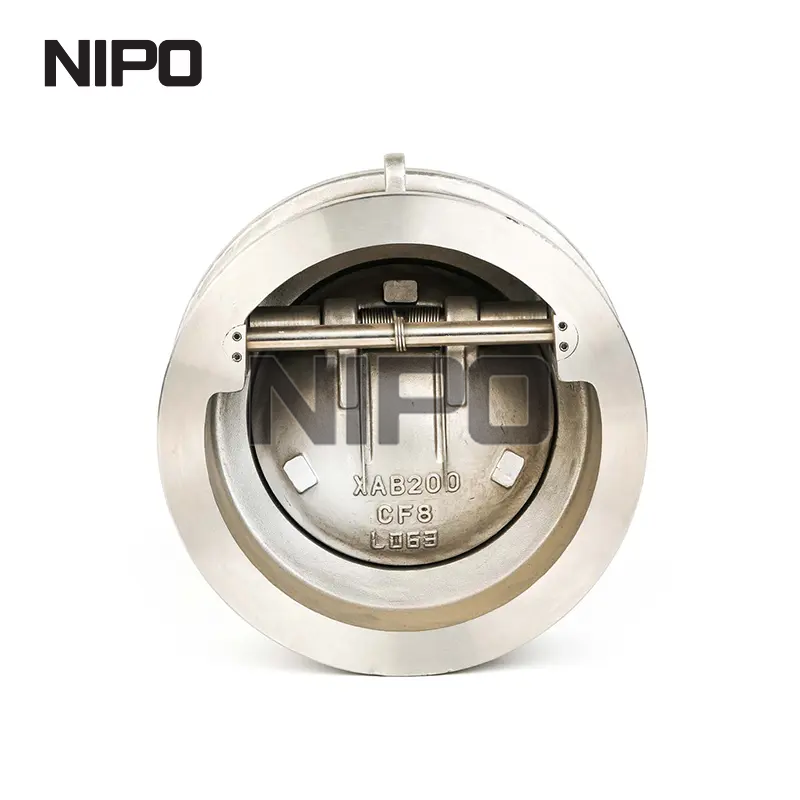

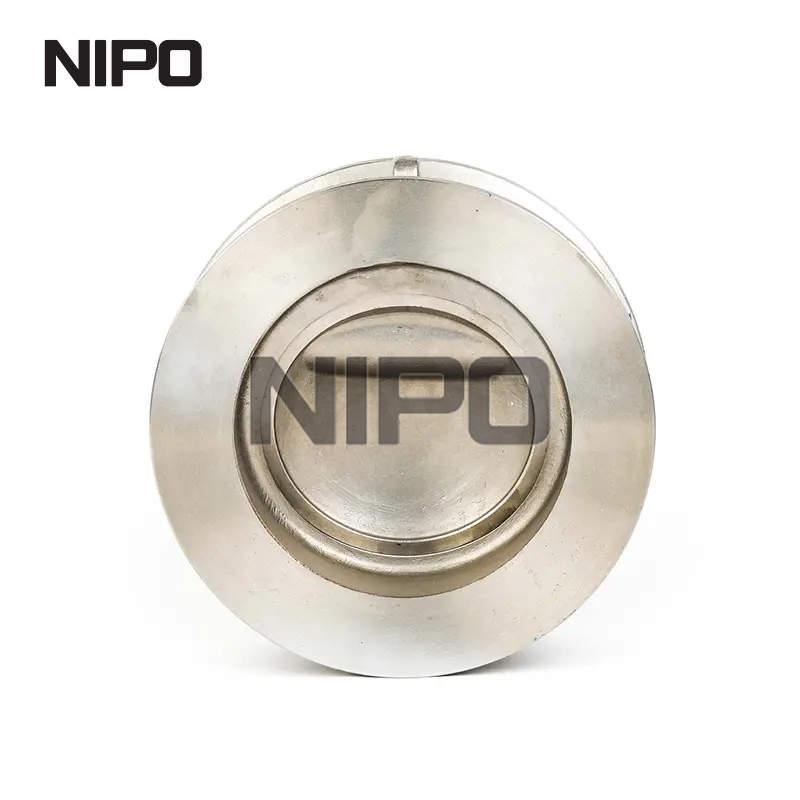

صمام فحص القرص المائل من نوع الرقاقة بدون احتجاز

صمام فحص الرقاقة قابل للتطبيق على خطوط الأنابيب المختلفة ذات الضغط الاسمي PN1.0 Mpa~42.0Mpa، الفئة 150LB~2500LB والقطر الاسمي DN15~1200mm، NPS 1/2-48 ودرجة حرارة العمل -196~540 درجة مئوية لاستخدامها في الحماية من التدفق العكسي المتوسط. يمكن تطبيق اختيار المواد المختلفة على الوسط الذي يتضمن الماء والبخار والزيوت وحمض النيتريك والأسيتيد ووسط الأكسدة القوي واليوريا وما إلى ذلك.

1) الحجم: 3' - 40'
2) الفئة: 150 رطل - 900 رطل

المعايير الفنية:
1) التصميم والتصنيع: API 6D
2) وجهًا لوجه: ANSI B16.10
3) طرف الحافة: ANSI B16.5
4) الفحص والاختبار: API 598

المواد الرئيسية:
1) الجسم: CS/SS - WCB، WCA، WCC، A351، A744، 304، 304L، 316، 316L
2) القرص: الفولاذ المقاوم للصدأ - A351، 420S، S42000، 304، 304L، 316، 316L
3) سطح الجذع والختم: A351، A744، 304، 304L، 316، 316L

ميزات المنتج

إلى API594
وجهاً لوجه لكل ANSI B 16.10
أبعاد أطراف الحافة ANSI B 16.5/ANSI B 16.47
اختبارات الفحص النهائية إلى API598.

المواد
الكربون الصلب والفولاذ المقاوم للصدأ. سبائك الصلب، إلخ

الحماية من التآكل
طلاء إيبوكسي داخلي وخارجي

درجة الحرارة المطبقة: -196-540 مادة خام مختلفة لدرجة حرارة العمل المختلفة
وسط قابل للتطبيق: الماء والنفط والغاز ووسائط كاوية أخرى (مواد خام مختلفة لوسائط مختلفة)
