ح77
NIPO

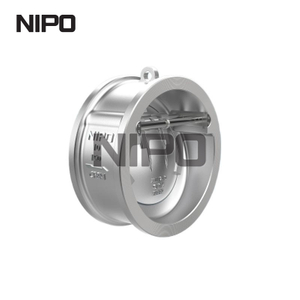

باعتبارنا شركة مصنعة رائدة وموردًا موثوقًا لأنظمة التحكم في السوائل الصناعية، فإننا نقدم صمام فحص القرص المائل من نوع الويفر المصنوع من الفولاذ المقاوم للصدأ للمشتريات على نطاق واسع. تم تصميم هذا المكون خصيصًا للبيئات القاسية، ويضمن منع التدفق العكسي الأمثل مع الحفاظ على السلامة الهيكلية الاستثنائية.
مصنوع من الفولاذ المقاوم للصدأ عالي الجودة للحصول على أقصى قدر من المتانة.
تصميم رقاقة موفر للمساحة مثالي لتكامل خطوط الأنابيب المدمجة.
تم تصميمه لتقليل انخفاض الضغط ومقاومة السوائل.
متوافقة تماما مع معايير التصنيع والاختبار الدولية.
صمام فحص القرص المائل هو نوع من صمامات الفحص التي تستخدم قرصًا أو كرة مفصلية للسماح بالتدفق في اتجاه واحد مع منع التدفق الخلفي في الاتجاه المعاكس. عندما يتغير اتجاه التدفق، يميل القرص أو الكرة لفتح أو إغلاق الصمام، مما يسمح بالتحكم الفعال في التدفق. تُستخدم هذه الصمامات بشكل شائع في التطبيقات التي يكون فيها منع التدفق العكسي أمرًا بالغ الأهمية، كما هو الحال في أنظمة المياه ومياه الصرف الصحي، وخطوط أنابيب النفط والغاز، والعمليات الصناعية. وهي متوفرة بمواد وأحجام وتصنيفات ضغط مختلفة لتناسب التطبيقات المختلفة.

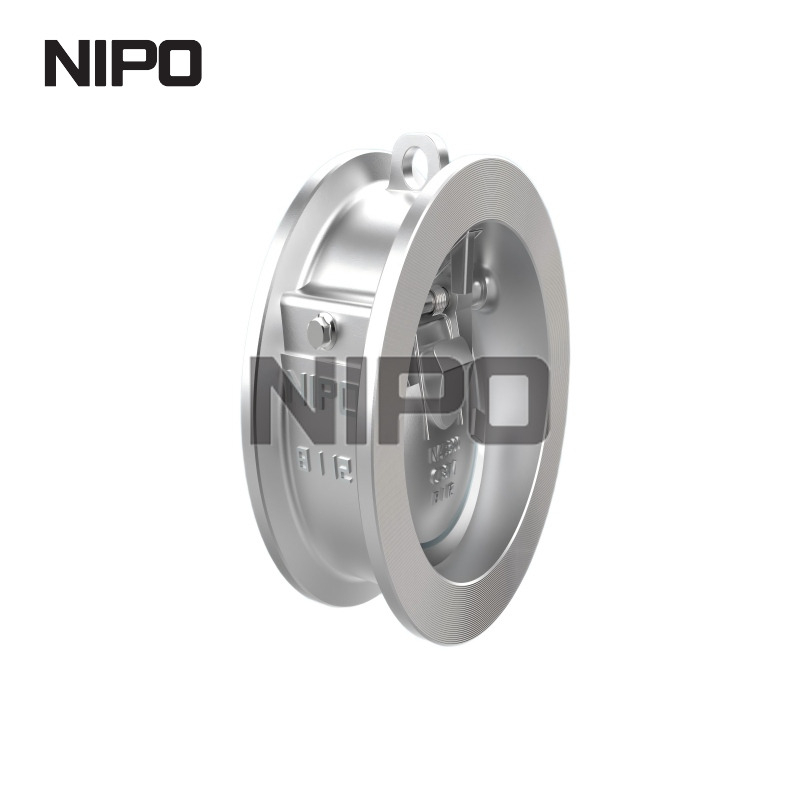

صُنع صمام فحص القرص المائل من الفولاذ المقاوم للصدأ من نوع ويفر مع الاهتمام الدقيق بالتفاصيل، ويتميز بلمسة نهائية خالية من العيوب ومصنوعة آليًا تتحدث عن نسب التصنيع الفائق. يكشف تشغيل اليد على طول الحافة عن سطح معدني بارد وناعم تمامًا، مما يدل على الفولاذ المقاوم للصدأ ASTM A351 CF8M الفاخر المستخدم في بنائه. تم تصميم الجسم القوي والمبسط ليتحمل الضغط الميكانيكي الشديد، مما يضمن ثقلًا قويًا مطمئنًا يدركه المتخصصون في المصادر الصناعية على الفور كعلامة على الجودة التي لا تقبل المساومة. عند تشغيله، يتحرك القرص الداخلي بسلاسة دقيقة وصامتة، دون أي صريف أو احتكاك، مما يعرض التفاوتات الصارمة بشكل لا يصدق التي تم تحقيقها أثناء عملية التصنيع. لا تضمن هذه الحرفية الاستثنائية التميز البصري فحسب، بل تترجم مباشرة إلى موثوقية تشغيلية طويلة المدى، مما يقلل دورات الصيانة ويحمي البنية التحتية الحيوية ضد أقسى الوسائط المسببة للتآكل وارتفاع الضغط العالي.

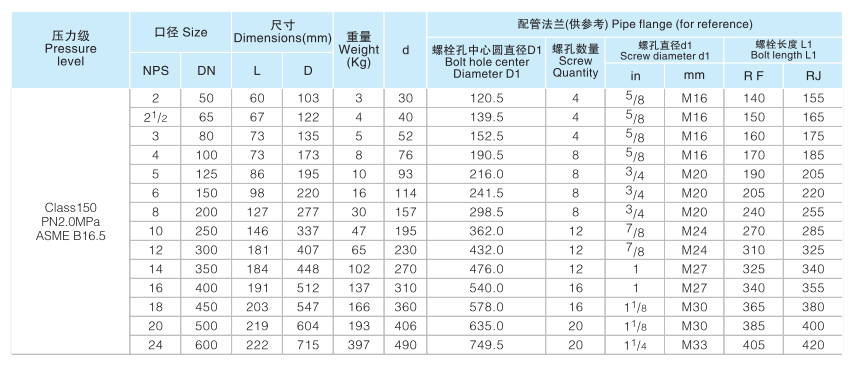

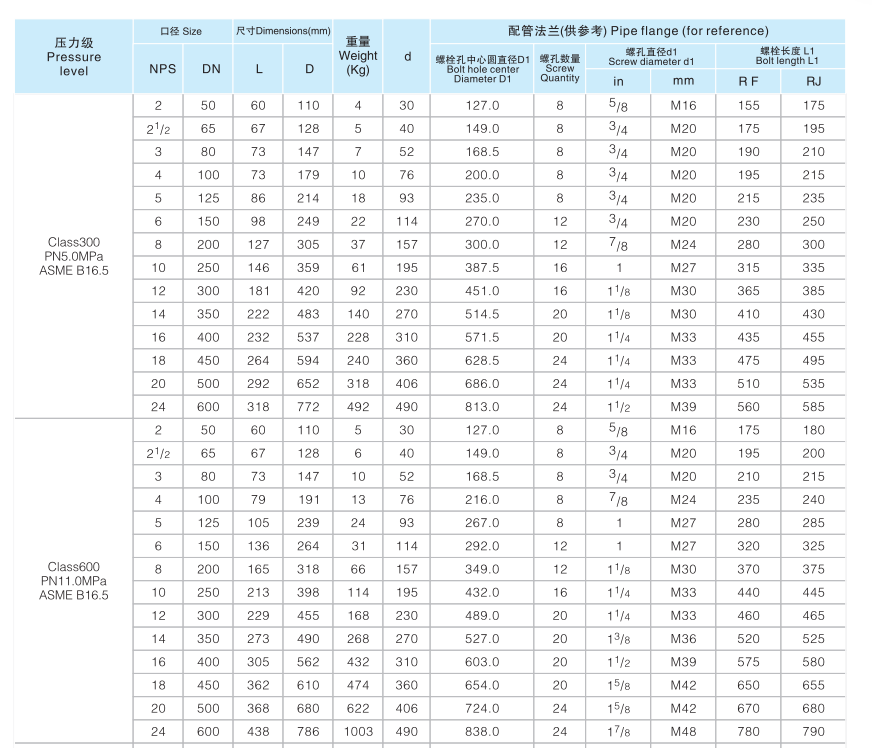

توضح المعلمات الفنية التالية المواصفات الهندسية الدقيقة لصمام الفحص القرصي المائل من نوع الرقاقة المصنوع من الفولاذ المقاوم للصدأ، مما يضمن التوافق الدقيق مع البنية التحتية لخطوط الأنابيب المتطلبة لديك.
المعلمة | مواصفة |
|---|---|
اسم المنتج | صمام فحص القرص المائل من نوع الرقاقة |
نوع الصمام | صمام فحص القرص المائل |
نوع الاتصال | نوع الرقاقة |
مادة الجسم | الفولاذ المقاوم للصدأ (على سبيل المثال، ASTM A351 CF8M / 1.4408) |
مادة القرص | الفولاذ المقاوم للصدأ |
مادة المقعد | معدن إلى معدن (الفولاذ المقاوم للصدأ) أو مرن (EPDM/Viton) |
نطاق الحجم | 2" إلى 72" (DN40 إلى DN1500) |
تصنيف الضغط | PN10 / PN16 / PN25 / PN40 / الفئة 150 / ما يصل إلى 300 رطل لكل بوصة مربعة |
نطاق درجة الحرارة | ما يصل إلى 1000 درجة فهرنهايت (540 درجة مئوية) اعتمادًا على مادة الختم |
معايير التصميم | أبي 594، إن 558 |
معايير الاختبار | أبي 598 |
التطبيقات | أنظمة المياه والصرف الصحي، خطوط أنابيب النفط والغاز، العمليات الصناعية، التدفئة والتهوية وتكييف الهواء |
تم تصميم صمام الفحص هذا المصنوع من الفولاذ المقاوم للصدأ لحل التحديات الأكثر استمرارًا في ديناميكيات السوائل، وهو يوفر فوائد تحويلية لسير العمل التشغيلي لديك. ومن خلال التركيز على تخفيف تآكل النظام وتحسين كفاءة التدفق، فهو بمثابة أصل بالغ الأهمية لمديري المرافق الذين يهدفون إلى تقليل وقت التوقف عن العمل وتعزيز الإنتاجية الإجمالية.
ديناميكيات التدفق المُحسّنة: تعمل الهندسة الداخلية المحددة بدقة على تقليل الاضطراب بشكل كبير، مما يضمن أن أنظمة الضخ الخاصة بك تعمل بأقصى كفاءة في استخدام الطاقة دون إجهاد غير ضروري أو إهدار الطاقة.
سلامة هيكلية استثنائية: يتكون جسم الصمام من مواد عالية الجودة، ويقاوم التشوه تحت تقلبات الضغط الشديدة، مما يطيل عمر شبكة الأنابيب بالكامل ويقلل تكاليف الاستبدال.
التشغيل الصامت: تعمل الآلية المفصلية الدقيقة على التخلص من ضوضاء الإغلاق الميكانيكية القاسية النموذجية للصمامات المتأرجحة القياسية، مما يساهم في بيئة عمل صناعية أكثر أمانًا وهدوءًا وامتثالًا.
خيارات إغلاق متعددة الاستخدامات: سواء كان تطبيقك يتطلب مرونة قوية للتلامس من المعدن إلى المعدن أو ضمان إحكام الفقاعات من اللدائن EPDM/Viton، فإن تكوين المقاعد القابل للتكيف يلبي الامتثال البيئي الصارم.
بنية سهلة الصيانة: تم تصميمها مع وضع إمكانية الوصول في الاعتبار، حيث يسمح ملف تعريف الرقاقة الانسيابي بالفحص والخدمة السريعة، مما يقلل بشكل كبير من تكاليف العمالة أثناء عمليات إعادة تشغيل المنشأة المجدولة.
تم تصميم صمام فحص القرص المائل من نوع الرقاقة المصنوع من الفولاذ المقاوم للصدأ بدقة عبر أبعاد أداء متعددة لتوفير موثوقية لا مثيل لها. تم تصميم كل جانب من جوانب التصميم لحماية البنية الأساسية لديك، وتبسيط عملية التثبيت، وضمان استمرار العمليات دون انقطاع عبر المناطق الصناعية كثيرة المتطلبات.

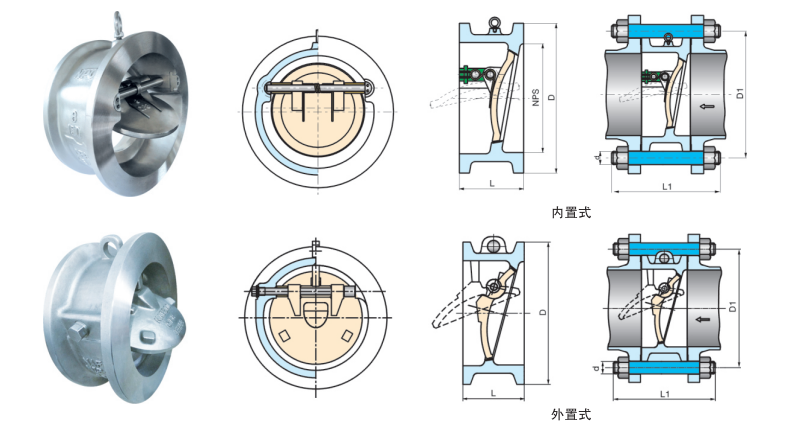

مطرقة مقاومة للماء وإغلاق سريع: باستخدام عمود غريب الأطوار وتصميم قرص مائل، يتميز الصمام بضربة قصيرة بشكل استثنائي. أثناء تباطؤ السائل أو بداية التدفق العكسي، تعمل الجاذبية والضغط الخلفي جنبًا إلى جنب لإغلاق الصمام بسرعة وسلاسة. تخفف هذه الاستجابة السريعة بشكل كبير من تأثير المطرقة المائية المدمرة، وتحمي المضخات باهظة الثمن وأنظمة الأنابيب المجاورة من الأضرار الكارثية.
انخفاض الضغط المنخفض وكفاءة السوائل العالية: تضمن قناة التدفق الداخلي المبسطة أن القرص يقدم الحد الأدنى من العوائق عند فتحه بالكامل. ينتج عن هذا النهج الديناميكي الهوائي معامل تدفق أعلى بكثير (Cv) مقارنة بصمامات فحص التأرجح التقليدية، مما يترجم مباشرة إلى انخفاض فقدان الرأس وتوفير كبير في تكاليف طاقة الضخ على المدى الطويل.
هيكل مدمج وسهل التركيب: يتميز اتصال نوع الرقاقة الذكي بأبعاد قصيرة وجهاً لوجه بشكل ملحوظ ومظهر جانبي خفيف الوزن. فهو يتكامل بشكل لا تشوبه شائبة مع تخطيطات خطوط الأنابيب ذات المساحة المحدودة، مما يلغي الحاجة إلى تعديلات هيكلية واسعة النطاق. تقلل هذه الطبيعة المدمجة بشكل كبير من تعقيد التثبيت وضرورة دعم خطوط الأنابيب للخدمة الشاقة.
مواد فاخرة ومقاومة للتآكل: مصنوع بالكامل من الفولاذ المقاوم للصدأ عالي الدقة (مثل ASTM A351 CF8M / 1.4408)، يُظهر جسم الصمام والقرص مقاومة غير عادية لهجمات التآكل ودرجات الحرارة المرتفعة. فهو يتعامل بسهولة مع الوسائط العدوانية، بما في ذلك المواد الكيميائية القاسية والنفط والغاز المتطاير ومياه الصرف الصحي عالية الملوحة والبخار عالي الحرارة.
الختم الفائق ومراقبة الجودة: لاستيعاب المتطلبات التشغيلية المتنوعة، نقدم خيارات الختم الصلب من المعدن إلى المعدن أو الختم الناعم عالي المرونة (EPDM/Viton). تخضع كل وحدة لاختبار ضغط صارم وفقًا لمعايير API 598 قبل الإرسال، مما يضمن أداءً موثوقًا وخاليًا من التسرب في ظل سيناريوهات الضغط المنخفض والعالي.
القدرة على التكيف على نطاق واسع في الصناعة: يتميز هذا الصمام بحساسية عالية لسرعات التدفق المنخفضة مع ضغط تكسير منخفض بشكل ملحوظ، مما يجعله بمثابة العمود الفقري متعدد الاستخدامات. يتم نشره على نطاق واسع عبر إمدادات المياه والصرف الصحي البلدية، ومرافق معالجة مياه الصرف الصحي، وخطوط أنابيب البتروكيماويات، ودوائر مياه التبريد الصناعية، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) شديدة التحمل، مما يلبي احتياجات منع التدفق العكسي المتنوعة.
الامتثال للمعايير الدولية: تم تصميمها وتصنيعها بتوافق تام مع المواصفات العالمية السائدة، بما في ذلك API 594، وASME B16.5، وEN 558. ويضمن هذا الالتزام الصارم توافقًا لا تشوبه شائبة وتزاوجًا آمنًا مع مجموعة واسعة من أنظمة شفة خطوط الأنابيب الصناعية الدولية.
إن اختيار شريك التصنيع المناسب لا يقل أهمية عن اختيار المكون المناسب. نحن نتفهم الضغوط الهائلة التي تواجهها فرق المشتريات للحصول على حلول موثوقة ومتوافقة وفعالة من حيث التكلفة للتحكم في السوائل. من خلال الشراكة معنا، يمكنك الوصول إلى سلسلة توريد سلسة وجودة هندسية لا تقبل المساومة ونظام دعم مخصص مصمم لرفع مستوى نجاحك التشغيلي.
إمكانية تتبع لا تقبل المساومة: يأتي كل صمام من الفولاذ المقاوم للصدأ ننتجه مزودًا بتقارير اختبار المواد الشاملة (MTRs)، مما يضمن أنه يمكنك تتبع الأصول المعدنية الدقيقة لمكوناتك للحصول على راحة البال التنظيمية الكاملة.
مرافق التصنيع المتقدمة: باستخدام أحدث الآلات CNC وأجهزة الاختبار الآلية، فإننا نحافظ على تفاوتات صارمة بشكل لا يصدق، مما يؤدي إلى منتجات تؤدي أداءً لا تشوبه شائبة فور إخراجها من الصندوق، مما يلغي التعديلات المكلفة في الموقع.
إدارة المخزون الاستراتيجي: نحافظ على مستويات مخزون قوية من الأحجام الحرجة وتصنيفات الضغط، مما يتيح الإرسال السريع وتقليل المهل الزمنية بشكل كبير لمشاريع البنية التحتية الحساسة للوقت.
الاستشارة الفنية المتخصصة: فريقنا الهندسي المتمرس متاح للمساعدة في الحسابات الديناميكية المعقدة للسوائل، مما يساعدك على تحديد مواصفات الصمام الدقيقة لمنع التجويف، وتقليل التآكل، وتحسين بنية خطوط الأنابيب المحددة لديك.
توليد القيمة على المدى الطويل: من خلال التركيز على المواد المتميزة ومراقبة الجودة الشاملة، تعمل صماماتنا على خفض التكلفة الإجمالية للملكية بشكل كبير من خلال فترات صيانة منخفضة وعمر خدمة ممتد.
لمساعدة فرق الهندسة والمشتريات لديك في اتخاذ قرار مستنير، قمنا بتجميع إجابات تفصيلية على الاستفسارات الفنية الأكثر شيوعًا فيما يتعلق بصمامات الفحص القرصية المائلة المصنوعة من الفولاذ المقاوم للصدأ.
يتميز تصميم القرص المائل بنقطة محورية تقع بالقرب من مركز القرص، مما يسمح له بالإغلاق بشكل أسرع بكثير من صمام فحص التأرجح التقليدي. يعمل هذا الإغلاق السريع على تقليل السرعة العكسية للسائل قبل مقاعد الصمام، وهي الآلية الأساسية لمنع المطرقة المائية المدمرة في أنظمة الضخ عالية السرعة.
نعم، يمكن تركيب صمام فحص القرص المائل من نوع الرقاقة في كل من خطوط الأنابيب الأفقية والرأسية. ومع ذلك، بالنسبة للتركيبات الرأسية، من المهم أن يكون تدفق السائل في الاتجاه الصعودي. تتم معايرة آلية مساعدة الزنبرك والجاذبية الداخلية لضمان الإغلاق الفوري ضد التدفق الخلفي الهبوطي.
توفر المقاعد المرنة (مثل EPDM أو Viton) إغلاقًا ممتازًا محكم الفقاعات، وهي مثالية للمياه ومياه الصرف الصحي والسوائل الصناعية العامة في درجات حرارة معتدلة. تم تصميم المقاعد المعدنية لظروف الخدمة القاسية التي تنطوي على درجات حرارة عالية (تصل إلى 1000 درجة فهرنهايت/540 درجة مئوية)، أو الوسائط الكاشطة، أو المواد الكيميائية العدوانية حيث تتحلل المطاط الصناعي بسرعة.
لضمان الملاءمة المثالية، يجب عليك التأكد من حجم الأنبوب الاسمي (NPS أو DN)، ومعدل الضغط المطلوب (على سبيل المثال، الفئة 150، PN16)، ومعيار الحافة المحددة لخط الأنابيب الخاص بك (مثل ASME B16.5 أو EN 1092-1). تم تصميم صمامات الرقاقة الخاصة بنا بحيث يتم تثبيتها بشكل آمن بين هذه الشفاه القياسية.
يتطلب البعد القصير جدًا وجهًا لوجه لتصميم الرقاقة مساحة محورية أقل بكثير مقارنة بصمامات الفحص ذات الحواف. يتيح ذلك لمهندسي المنشأة إمكانية دمج الصمام بسهولة في صالات الأنابيب الموجودة والمعبأة بإحكام دون الحاجة إلى قطع الأنابيب المحيطة أو إعادة لحامها أو تعديلها على نطاق واسع، مما يوفر قدرًا كبيرًا من العمالة ووقت التوقف عن العمل.
