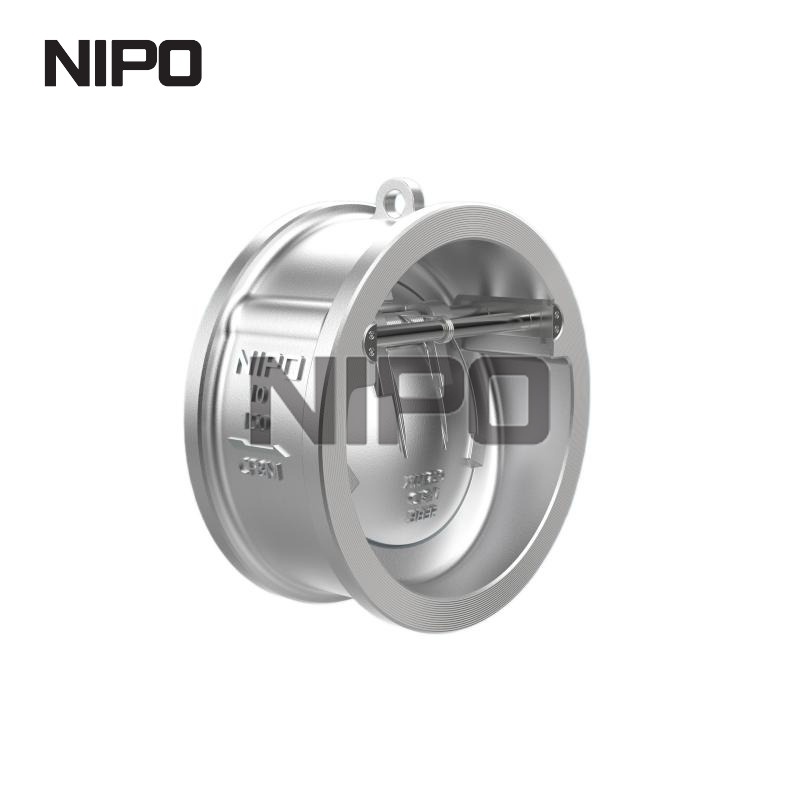

باعتبارنا شركة مصنعة رائدة وموردًا موثوقًا لحلول التحكم في التدفق الصناعي، فإننا نقدم صمام عدم الرجوع ذو القرص المائل على شكل رقاقة والذي يتميز بتصميم متطور بدون احتجاز. تم تصميم هذا الصمام خصيصًا للبنية التحتية الحيوية وشبكات خطوط الأنابيب المتطلبة، وهو يوفر منع التدفق العكسي بشكل لا هوادة فيه مع تحسين مساحة التثبيت. ومن خلال التوريد المباشر من شركة مصنعة متخصصة، يتمكن مشغلو المنشأة من الوصول إلى الهندسة الفائقة التي تعطي الأولوية للسلامة وطول العمر والكفاءة التشغيلية.
بصمة مدمجة على شكل رقاقة من أجل تكامل سلس لخطوط الأنابيب.
جسم مبتكر بدون احتجاز يزيل مسارات التسرب الخارجية.
آلية قرص إمالة سريعة وغير قابلة للإغلاق لمنع صدمة النظام.
مجموعة واسعة من المواد التي تلبي احتياجات الوسائط شديدة العدوانية.
إن صمام فحص القرص المائل هو نوع من صمامات الفحص المصممة هندسيًا للغاية والذي يستخدم قرصًا مفصليًا متوازنًا بدقة للسماح بتدفق السائل في اتجاه واحد مع منع التدفق الخلفي في الاتجاه المعاكس على الفور. عندما تتغير ديناميكيات السوائل، يميل القرص المُجهز بدقة بسلاسة لإغلاق الصمام. يرافق هذا الإجراء ارتباط معدني دقيق ومطمئن يشير إلى الختم المطلق، مما يسمح بالتحكم الفعال والسريع في التدفق دون الصدمة المدمرة للمطرقة المائية. تعكس اللمسة الباردة والقوية للهيكل المصنوع من الفولاذ المصبوب أو الفولاذ المقاوم للصدأ للخدمة الشاقة براعته الصناعية المتميزة، والتي تم تصميمها خصيصًا لتحمل الضغوط الهائلة على خطوط الأنابيب والظروف البيئية القاسية.
يتم استخدام هذه الصمامات بشكل شائع في التطبيقات التي يكون فيها منع التدفق العكسي أمرًا بالغ الأهمية. ستجدهم يقومون بصمت بحماية أنظمة المياه والصرف الصحي البلدية، وخطوط أنابيب النفط والغاز ذات الضغط العالي، والعمليات الصناعية الكيميائية العدوانية. لا يبدو المظهر الخارجي السلس الذي لا تشوبه شائبة للبنية الخالية من الاحتجاز مبسطًا فحسب، بل يزيل فعليًا نقاط التسرب المحتملة، مما يوفر لمديري المرافق راحة البال العميقة. وهي متوفرة بمواد متميزة مختلفة، وأحجام دقيقة، ومعدلات ضغط قوية لتناسب تمامًا التطبيقات المختلفة، مما يضمن توجيه كل قطرة من السوائل إلى المكان الذي يجب أن تذهب إليه بالضبط.
اسم الجزء | الصلب الكربوني (GB / ASTM) | فولاذ منخفض الحرارة (GB / ASTM) | الفولاذ المقاوم للصدأ (GB / ASTM) |
|---|---|---|---|
جسم | WCB / A216-WCB | لكب، إل سي سي / A352-LCB، A352-LCC | CF8، CF8M / A351-CF8، A351-CF8M |
القرص | WCB / A216-WCB | لكب، إل سي سي / A352-LCB، A352-LCC | CF8، CF8M / A351-CF8، A351-CF8M |
الجزء التوجيهي | WCB / A216-WCB | لكب، إل سي سي / A352-LCB، A352-LCC | CF8، CF8M / A351-CF8، A351-CF8M |
كم | 12Cr18Ni9، SS304 | 12Cr18Ni9، 00Cr17Ni12Mo2، SS304 | 12Cr18Ni9، 00Cr17Ni12Mo2، SS304، SS316 |
ربيع | SS304، SS316، إنكونيل X-750 | ||
نطاق الحجم | 2" - 60" (DN50 - DN1500) |
تصنيف الضغط | فئة 150 - فئة 2500 / PN16 - PN100 |
نطاق درجة الحرارة | -196 درجة مئوية ~ 550 درجة مئوية |
معايير التصميم | أبي 594، أسم B16.34، أبي 6D |
معيار الاختبار | أبي 598 |
التطبيقات | أنظمة المياه والصرف الصحي وخطوط أنابيب النفط والغاز والعمليات الصناعية |
تتطلب ترقية البنية الأساسية لخطوط الأنابيب لديك مكونات توفر تحسينات قابلة للقياس في السلامة والكفاءة. تم تصميم صمام عدم الرجوع ذو القرص المائل على شكل رقاقة بدقة لحل اختناقات التحكم في السوائل الشائعة، مما يوفر مزيجًا سلسًا من المتانة الميكانيكية والتميز الهيدروديناميكي. من خلال دمج هذا الصمام في أنظمتك، يمكنك تقليل وقت توقف الصيانة بشكل فعال وحماية المعدات النهائية من الأعطال الكارثية.
بنية موفرة للمساحة: يعمل شكل الرقاقة فائق الصغر على تقليل البعد وجهًا لوجه بشكل كبير، مما يوفر مساحة تركيب قيمة ويقلل الحاجة إلى تعديلات واسعة النطاق على الأنابيب.
تخفيض الوزن: بالمقارنة مع صمامات فحص التأرجح ذات الحواف التقليدية، فإن هذا التصميم يخفض الوزن الإجمالي بشكل كبير، ويقلل الضغط الهيكلي على دعامات خطوط الأنابيب ويقلل تكاليف النقل.
ميكانيكا الاستجابة السريعة: يتيح المقعد ذو الزاوية الدقيقة ومركز الجاذبية الأمثل للقرص التفاعل مع انعكاسات التدفق في أجزاء من الثانية.
سهل الصيانة: تم تصميمه بأجزاء متحركة أقل ومواد ممتازة مقاومة للتآكل، مما يضمن بقاء المكونات الداخلية وظيفية على مدار ملايين الدورات دون الحاجة إلى التشحيم أو التعديل المستمر.
توجيه متعدد الاستخدامات: يمكن تركيبه في خطوط الأنابيب الأفقية والرأسية (التدفق لأعلى)، مما يوفر مرونة مطلقة للتخطيطات الهندسية المعقدة.
عند التعامل مع أنظمة الضغط العالي أو الوسائط السامة، يعد التسرب الخارجي مصدر قلق بالغ لمهندسي المشتريات ومسؤولي سلامة المنشأة. نحن نعالج هذا مباشرة من خلال تصميمنا المتقدم الذي لا يحتوي على احتجاز. من خلال القضاء تمامًا على اختراق دبوس المفصلة من خلال جسم الصمام، قمنا بالقضاء على المصدر الأكثر شيوعًا للانبعاثات الهاربة الموجودة في صمامات الفحص القياسية.
صفر انبعاثات هاربة: يضمن غلاف الجسم الصلب غير المثقوب بقاء السوائل الخطرة أو القيمة محصورة بشكل صارم داخل خط الأنابيب.
سلامة مقاومة الانفجار: آلية المفصلة الداخلية مقاومة للانفجار بطبيعتها، مما يحمي الموظفين والبيئة أثناء ارتفاع الضغط غير المتوقع.
الامتثال البيئي: يتجاوز اللوائح البيئية الصارمة، مما يجعله الخيار الأمثل للمعالجة الكيميائية وتطبيقات النفط والغاز المتطايرة.
يمكن للقوة التدميرية للمطرقة المائية أن تمزق الأنابيب، وتدمر المضخات باهظة الثمن، وتتسبب في فشل النظام الكارثي. تم تصميم آلية القرص المائل الخاصة بنا خصيصًا لتحييد هذا التهديد. يدور القرص على مفصل إزاحة، مما يعني مسافة سفر أقصر من الفتح الكامل إلى الإغلاق الكامل.
عملية عدم التصادم: بمساعدة زنبرك Inconel X-750 عالي الأداء، يغلق القرص بصمت قبل أن يصل التدفق العكسي إلى أقصى سرعة.
امتصاص الطاقة الحركية: تمتص الهندسة المتخصصة الصدمات الحركية الناتجة عن عكس السوائل، مما يحمي البنية التحتية بأكملها.
الراحة الصوتية: يزيل الانفجارات المعدنية الصاخبة المرتبطة بصمامات فحص التأرجح التقليدية، مما يساهم في بيئة عمل صناعية أكثر أمانًا وهدوءًا.
بالنسبة للمشاريع الهندسية واسعة النطاق والمرافق التشغيلية المستمرة، يعد استهلاك الطاقة بندًا ضخمًا. كل انخفاض في الضغط عبر الصمام يجبر المضخات على العمل بجهد أكبر، مما يستهلك المزيد من الكهرباء. يتميز صمام القرص المائل ذو نمط الرقاقة الخاص بنا بمظهر داخلي محدد من الناحية الديناميكية الهوائية.
فقدان منخفض للرأس: يوفر القرص الانسيابي ومسار التدفق الحد الأدنى من المقاومة للسائل، مما يحافظ على ضغط الخط الأمثل.
توفير الطاقة: يُترجم انخفاض مقاومة التدفق بشكل مباشر إلى انخفاض استهلاك الطاقة لمحطات الضخ الخاصة بك على مدار عمر المنشأة.
كفاءة تكلفة المواد: يتطلب تصميم الرقاقة عديمة الحواف عددًا أقل من البراغي والصواميل والحشيات أثناء التثبيت، مما يؤدي إلى خفض تكاليف الشراء والبناء الأولية.
إن جودة صمام عدم الرجوع تكون بنفس جودة الختم الخاص به. نحن نستخدم تصميمًا مخروطيًا دقيقًا للغاية للجلوس يعمل على زيادة ضغط الخط لإجبار القرص بإحكام على المقعد. سواء كنت تحتاج إلى مقاعد معدنية إلى معدنية للوسائط الكاشطة أو مقاعد ناعمة لإغلاق محكم تمامًا للفقاعات، فإن الأداء يظل خاليًا من العيوب.
ضمان عدم التسرب: يضمن اللف الدقيق لأسطح الجلوس وجود حاجز محكم لا يمكن اختراقه ضد التدفق الخلفي.
الأكمام المضادة للعرقلة: تم تجهيز الأجزاء التوجيهية الداخلية بأكمام SS316 أو 12Cr18Ni9 المتميزة، مما يقلل بشكل كبير من الاحتكاك الميكانيكي.
عمر خدمة ممتد: إن تقليل التآكل الميكانيكي يعني أن الصمام يحافظ على سلامة الختم من خلال عدد لا يحصى من دورات الفتح والإغلاق، مما يقلل من عمليات إيقاف تشغيل النظام المكلفة.
نادراً ما تتم العمليات الصناعية في ظروف لطيفة. بدءًا من الأعماق المتجمدة لمعالجة الغاز الطبيعي المسال المبرد ووصولاً إلى الحرارة الشديدة لخطوط البخار شديدة السخونة، يجب أن تعمل المواد دون أي تنازلات. باعتبارنا شركة مصنعة متخصصة، فإننا نفتخر بسلسلة توريد قوية قادرة على توفير التركيبة المعدنية الدقيقة التي يتطلبها مشروعك.
الاستعداد للتبريد: يحافظ الفولاذ الكربوني منخفض الحرارة (LCB، LCC) على الليونة الهيكلية حتى -196 درجة مئوية، مما يمنع الكسور الهشة.
التحمل العالي للحرارة: يضمن الفولاذ المقاوم للصدأ الممتاز (CF8M) والسبائك المتخصصة ثبات الأبعاد ومقاومة التآكل في درجات الحرارة التي تصل إلى 550 درجة مئوية.
الحصانة ضد التآكل: تضمن الخيارات المتاحة للبيئات الحمضية أو القلوية شديدة العدوانية عدم تدهور الآليات الداخلية بمرور الوقت.
الثقة مبنية على التحقق. بالنسبة للشركات الهندسية متعددة الجنسيات وفرق المشتريات العالمية، فإن الالتزام بالمعايير الدولية المعترف بها أمر غير قابل للتفاوض. يعد كل صمام يغادر منشأة التصنيع لدينا بمثابة شهادة على ضمان الجودة الصارم والتفاوتات الهندسية الدقيقة.
توافق التصميم: تم تصنيعه بدقة وفقًا لـ API 594 وASME B16.34، مما يضمن دقة الأبعاد المثالية والسلامة الهيكلية.
قابلية التبادل العالمية: تعني الأبعاد القياسية وجهًا لوجه أن صماماتنا يمكنها استبدال البنية التحتية الحالية بسلاسة دون إجراء تعديلات على الأنابيب.
اختبار لا تشوبه شائبة: تم اختباره هيدروستاتيكيًا وهوائيًا بنسبة 100% وفقًا لمعايير API 598 قبل الشحن، مما يضمن الموثوقية خارج الصندوق.
إن اختيار شريك التصنيع المناسب لا يقل أهمية عن اختيار الصمام المناسب. عندما تحصل على مكونات التحكم في التدفق منا مباشرة، فإنك تعقد شراكة مع منشأة تتفهم المخاطر العالية لإدارة السوائل الصناعية. نحن نسد الفجوة بين الهندسة المتميزة والمشتريات الفعالة من حيث التكلفة.
ميزة المصنع المباشر: تجاوز الوسطاء لضمان أسعار تنافسية للغاية لمصادر المشاريع واسعة النطاق دون التضحية بالجودة.
القدرات الهندسية المخصصة: يمكن لفريقنا الفني الداخلي تصميم أبعاد الصمام والمواد وتوترات الزنبرك لتلبية مواصفات المشروع الفريدة.
إمكانية التتبع الصارمة: يتم تزويد كل صمام بتقارير اختبار المواد الشاملة (MTRs) ووثائق الاعتماد، مما يضمن الامتثال الكامل لعمليات تدقيق مشروعك.
خدمات لوجستية عالمية موثوقة: لدينا سجل حافل في تعبئة وتسليم الصمامات الصناعية الثقيلة بأمان وفي الموعد المحدد لمواقع المشاريع في جميع أنحاء العالم.
يلغي التصميم غير القابل للاحتجاز الحاجة إلى مسامير المفصلات لاختراق الجدار الخارجي لجسم الصمام. في الصمامات القياسية، يتم إغلاق نقاط الاختراق هذه بسدادات أو حشوات، والتي يمكن أن تتحلل بمرور الوقت وتسبب تسربات خطيرة (انبعاثات هاربة). ومن خلال إزالة هذه الثقوب بالكامل، يوفر الصمام غير المحبب حدود ضغط صلبة وغير مكسورة، مما يحسن بشكل كبير السلامة في التطبيقات عالية الضغط أو السامة.
تحدث المطرقة المائية عندما يعكس السائل اتجاهه فجأة ويغلق الصمام، مما يخلق موجة ضغط هائلة. يتميز القرص المائل بنقطة محورية تقع أعلى بقليل من مركز الصمام. بالاشتراك مع زنبرك Inconel سريع الاستجابة، تسمح هذه الهندسة للقرص بالسفر لمسافة قصيرة جدًا والإغلاق بسلاسة قبل أن يصل التدفق العكسي إلى سرعته القصوى، وبالتالي يمتص الصدمة ويمنع تأثير المطرقة.
نعم، إن صمام عدم الرجوع ذو القرص المائل على شكل رقاقة الويفر الخاص بنا متعدد الاستخدامات للغاية. إنه يؤدي أداءً جيدًا بشكل استثنائي في خطوط الأنابيب الأفقية ويمكن أيضًا تركيبه في خطوط الأنابيب العمودية بشرط أن يتحرك تدفق السائل الطبيعي في اتجاه تصاعدي. يضمن الزنبرك الداخلي إغلاق القرص بشكل آمن بغض النظر عن اتجاه الجاذبية.
يمكن للينابيع القياسية المصنوعة من الفولاذ المقاوم للصدأ أن تفقد توترها أو تستسلم للتآكل عند تعرضها للحرارة الشديدة أو المواد الكيميائية شديدة التآكل. Inconel X-750 عبارة عن سبيكة نيكل وكروم عالية الأداء تم اختيارها خصيصًا لمقاومتها المذهلة للاسترخاء في درجات حرارة عالية (تصل إلى 550 درجة مئوية) وحصانتها ضد الهجمات الكيميائية الشديدة، مما يضمن بقاء خصائص الصمام غير القابلة للصدمة موثوقة لعقود من الزمن.
يعتمد اختيار المواد بشكل كبير على وسط السائل ودرجة حرارة التشغيل والضغط. بالنسبة للمياه القياسية والمواد الكيميائية الخفيفة، فإن الفولاذ الكربوني (WCB) متين للغاية وفعال من حيث التكلفة. بالنسبة للتطبيقات المبردة مثل الغاز الطبيعي المسال، يلزم وجود فولاذ منخفض الحرارة (LCB/LCC) لمنع الهشاشة. بالنسبة للوسائط شديدة التآكل أو درجات الحرارة المرتفعة للغاية، فإن الفولاذ المقاوم للصدأ (CF8/CF8M) هو الخيار الأمثل. فريقنا الهندسي الفني متاح دائمًا لمساعدتك في مطابقة المتطلبات المعدنية الدقيقة مع معلمات النظام الخاص بك.
