تحمل قدرة التنفيس غير الصحيحة عواقب جسدية ومالية خطيرة. يؤدي نظام التهوية الخاطئ بشكل مباشر إلى تمزق الخزان بشكل كارثي بسبب الضغط الزائد أو الانفجار الداخلي المفاجئ بسبب ظروف الفراغ. يواجه مهندسو المصانع ومديرو المرافق تحديًا تشغيليًا مستمرًا. يجب عليك الموازنة بين الالتزام الصارم بالسلامة والكفاءة التشغيلية اليومية. إن الحد من الانبعاثات الهاربة أمر مهم، ولكن حماية المعدات الرأسمالية تظل الأولوية القصوى. الحجم المناسب ليس تخمينًا ثابتًا أبدًا. إنها عملية حسابية ديناميكية. أنت بحاجة إلى تقييم دقيق لمواصفات الخزان وخصائص السوائل ومعدلات النقل والمتغيرات البيئية. عندها فقط يمكنك تحديد تكوين صمام معين يضمن السلامة على المدى الطويل. سنقوم بتفصيل الخطوات الهندسية الدقيقة المطلوبة لتحديد حجم هذه الأجهزة بدقة.
يتطلب التحجيم الدقيق حساب كل من التنفس الحراري (تقلبات درجة الحرارة) والتنفس الديناميكي (معدلات الضخ للداخل/الخارج).
يؤدي تصغير الحجم إلى عطل كارثي في الخزان، بينما يؤدي تصغير الحجم إلى اهتزاز الصمامات، والتآكل المبكر، والانبعاثات الهاربة المفرطة.
تملي الأطر القياسية مثل API Standard 2000 متطلبات التنفيس الأساسية، لكن التطبيقات المحددة تملي نوع الصمام (على سبيل المثال، صمام هوائي مقابل صمام مغلق).
عندما تتجاوز سعة التنفيس المحسوبة أحجام الصمامات القياسية، يجب على المهندسين تقييم تكوينات الصمامات المتعددة بدلاً من المعدات الصغيرة الحجم المناسبة للقوة.
تعد الشهادات المناسبة واختبار التدفق ووضع علامات على المعدات خطوات غير قابلة للتفاوض لضمان الامتثال الميداني وسلامة الصيانة على المدى الطويل.
تحديد الهدف الأساسي بوضوح. يجب أن يحافظ صمام الاستراحة على ضغط الخزان ضمن حدود تشغيل محددة للغاية. هذه الحدود هي الحد الأقصى لضغط العمل المسموح به (MAWP) والحد الأقصى لفراغ العمل المسموح به (MAWV). إذا تجاوز الضغط الداخلي الحد الأقصى المسموح به، فإن غلاف الخزان يتمزق عند اللحامات. إذا انخفض الضغط الداخلي إلى ما دون MAWV، فإن سقف الخزان أو جدرانه تنحني إلى الداخل. النجاح يعني أن الصمام يفتح بالضبط عند الحاجة. إنه ينفث حجمًا كافيًا لتثبيت الضغط الداخلي بسرعة. كما أنه يغلق بإحكام بمجرد عودة الظروف الطبيعية. يمنع هذا الختم المحكم فقدان المنتج غير الضروري ويوقف الانبعاثات الهاربة. نقوم بقياس هذا النجاح بالقدم المكعبة القياسية في الساعة (SCFH) أو المتر المكعب العادي في الساعة (Nm³/h).
يقوم المهندسون أحيانًا بتقدير متطلبات التدفق بناءً على بيانات المنشأة القديمة. وهذا يؤدي إلى أخطاء خطيرة في التحجيم مع عواقب ميكانيكية خطيرة. يجب أن تفهم أوضاع الفشل المرتبطة بحسابات السعة غير الصحيحة.
الصمامات ذات الحجم الصغير: لا يمكن للوحدة ذات الحجم الصغير تخفيف الضغط أو التفريغ بسرعة كافية. أثناء الضخ السريع، ينخفض مستوى السائل بسرعة. إذا لم يتمكن الهواء من الدخول إلى الخزان بالسرعة الكافية، يتشكل فراغ. وهذا يؤدي إلى تشوه هيكلي فوري. أثناء التسخين السريع، يتوسع البخار المحصور. إذا لم يتمكن من الهروب، فإن الضغط يتراكم بشكل لا يمكن السيطرة عليه. وينتج عن هذا فقدان المنتج من خلال أختام السقف المنفوخة أو فشل الخزان الكارثي.
الصمامات كبيرة الحجم: نادرًا ما يكون الحجم الأكبر هو الأفضل في تخفيف الضغط. يفتح صمام كبير الحجم عند الضغط المحدد ولكنه يخفف بسرعة الحجم الصغير للبخار المتراكم. ثم يغلق على الفور. يتزايد الضغط مرة أخرى بسرعة، مما يؤدي إلى فتح الصمام وإغلاقه مرة أخرى. تسمى هذه الدورة السريعة العنيفة بالثرثرة. تسبب الثرثرة أضرارًا ميكانيكية شديدة لمنصة الصمام ومقعده. إنه يضر بسلامة الختم بشكل دائم. وهذا يؤدي إلى استمرار الانبعاثات الهاربة وزيادة تكاليف الصيانة بشكل كبير.
نقاط الضبط غير الصحيحة: يؤدي ضبط ضغط الفتح قريبًا جدًا من ضغط التشغيل إلى البكاء المستمر. يؤدي تعيينه قريبًا جدًا من MAWP إلى إلغاء هامش الأمان. يؤدي ارتفاع الضغط المفاجئ إلى إتلاف الخزان قبل فتح الصمام بالكامل.
يجب عليك حساب نوعين مختلفين من التنفس لحساب متطلبات التدفق الإجمالي بدقة. تعمل هذه العوامل بشكل مستقل ولكنها غالبًا ما تتداخل أثناء العمليات اليومية.
التنفس الداخلي/الخروج الحراري: تؤدي التغيرات في درجة الحرارة المحيطة إلى تمدد البخار وانكماشه بشكل مستمر. تقوم الشمس بتسخين قذيفة الخزان خلال النهار. تتوسع الأبخرة الداخلية وتتطلب النفث. تتسبب عاصفة ممطرة مفاجئة في تبريد سريع لقذيفة الخزان. تنقبض الأبخرة بسرعة داخل الخزان. يتطلب هذا الانكماش المفاجئ عملية تنفس واسعة النطاق لمنع حدوث فراغ.
التنفس بمساعدة المضخة: هذا هو الإزاحة الحجمية المباشرة. يؤدي ضخ السائل إلى الخزان إلى إزاحة البخار الموجود. هذا العمل يفرض النفث. ضخ السائل من الخزان يترك فراغًا ماديًا. يجب أن يدخل الهواء أو الغاز المغطي لملء هذا الفراغ. هذا العمل يتطلب التنفس الداخلي.
ابدأ بتوثيق الأبعاد الدقيقة للخزان من الرسومات الهندسية الأصلية. أنت بحاجة إلى القطر والارتفاع والحجم الداخلي الإجمالي. تسجيل الضغط التصميمي وحدود الفراغ التصميمي. بعد ذلك، حدد الخواص الكيميائية للوسط المخزن. يجب أن تعرف نقطة الوميض ونقطة الغليان وضغط البخار وكثافة البخار. تحدد هذه العوامل بالضبط مدى تطاير السائل تحت درجات حرارة مختلفة. تقييم توافق المواد بعناية. يجب أن يتحمل غلاف الصمام المحدد والأختام الداخلية الوسائط المسببة للتآكل أو شديدة التفاعل. يؤدي استخدام مواد غير متوافقة إلى تدهور الختم السريع والفشل المبكر.
يجمع النزف الطبيعي بين عاملين تشغيليين متميزين. يمكنك إضافة الحد الأقصى لمعدل ملء السائل (الضخ) إلى معدل النفث الحراري (تمدد البخار). توفر معايير الصناعة صيغًا محددة للتمدد الحراري بناءً على إجمالي حجم الخزان. يمكنك ضبط هذه الحسابات الأساسية بناءً على السائل نفسه. تولد السوائل المتطايرة بخارًا أكبر بكثير من السوائل غير المتطايرة عند تسخينها. تأكد من أن معدل الضخ الخاص بك يعكس السعة القصوى المطلقة لمضخات النقل، وليس فقط متوسط معدل التدفق اليومي. إذا قمت بترقية المضخات الخاصة بك في وقت لاحق، يجب عليك إعادة حساب متطلبات النفث.
يجمع التنفس الطبيعي أيضًا بين عاملين حاسمين. أضف الحد الأقصى لمعدل تفريغ السائل (الضخ) إلى معدل التنفس الحراري (انكماش البخار). يحدد معدل الضخ مدى سرعة تشكل الفراغ ميكانيكيًا. عادةً ما يصل الانكماش الحراري إلى ذروته أثناء التغيرات المناخية المفاجئة. يؤدي الانخفاض المفاجئ في درجة الحرارة إلى تكثيف البخار بسرعة. وهذا يخلق طلبًا شديدًا ولحظيًا على الفراغ. يجب أن يتعامل الصمام الخاص بك مع إجمالي الحدثين اللذين يحدثان في وقت واحد لحماية هيكل الخزان بالكامل.
العمليات العادية لا تأخذ في الاعتبار حرائق المنشآت الخارجية. إذا كان حريق حوض السباحة يحيط بالخزان، فإن مدخلات الحرارة تكون هائلة ومستمرة. وهذا يسبب توسعًا سريعًا وعنيفًا للبخار داخل القشرة. إن قدرة الإغاثة المطلوبة تتجاوز بكثير المعايير التشغيلية العادية. يمكنك تقييم متطلبات التنفيس في حالات الطوارئ بشكل منفصل عن التنفس القياسي. غالبًا ما تعمل فتحات الطوارئ عند ضغط أعلى قليلاً من صمامات التنفس العادية. وهذا يضمن عدم فتحها إلا أثناء حدوث أزمة حرارية فعلية، مما يحافظ على سلامة الصمام الأساسي أثناء العمليات اليومية العادية.
يعد API Standard 2000 وISO 28300 الإطارين العالميين المعتمدين. يستخدمها المهندسون بشكل صارم لتحديد حجم أجهزة التنفيس الموجودة فوق سطح الأرض وصهاريج التخزين ذات الضغط المنخفض. توفر هذه المعايير الصيغ الرياضية الدقيقة للتنفس الحراري والديناميكي. فهي تملي كيفية حساب مدخلات الحرارة أثناء سيناريو الحريق الخارجي. إن اتباع هذه المعايير يضمن أن حساباتك تلبي معايير السلامة الدولية. إنهم يزيلون التخمين من تحديد معدلات التدفق المطلوبة. غالبًا ما يكون الالتزام بهذه المعايير مطلوبًا من قبل منظمي السلامة المحليين وشركات التأمين المحلية.
يتطلب الامتثال التنظيمي اختبارًا صارمًا لتدفق المصنع قبل التثبيت. يجب على الشركات المصنعة التحقق من معدلات التسرب المقبولة قبل شحن أي وحدة. يعد وضع العلامات الصحيحة على لوحة الاسم ضرورة تنظيمية صارمة. يجب أن تعرض اللوحة المعدنية الضغط المحدد وسعة التدفق القصوى وطوابع الشهادات ذات الصلة. وهذا يضمن الامتثال الميداني أثناء عمليات تدقيق السلامة. كما يضمن الاستبدال الدقيق خلال دورات الصيانة المستقبلية. لا تقم مطلقًا بتركيب صمام يفتقد إلى بيانات الأداء المعتمدة أو العلامات المادية. تشكل الصمامات غير المميزة مخاطر غير مقبولة في المنشأة.
يختلف تخزين المواد الكيميائية على نطاق واسع بشكل كبير عن الأنظمة الهيدروليكية الصناعية. تتطلب الخزانات الكيميائية حسابات معقدة API 2000 تتضمن الديناميكا الحرارية. تستخدم الأنظمة الهيدروليكية أسلوبًا عمليًا أبسط بكثير. تعتبر القاعدة الأساسية لصناعة أجهزة التنفس في الخزانات الهيدروليكية واضحة ومباشرة. قم بتقسيم الحد الأقصى لمعدل المضخة بالجالون في الدقيقة (GPM) على 7.5. يحدد هذا الحساب خط الأساس لتدفق الهواء المطلوب بالقدم المكعب في الدقيقة (CFM). يضمن هذا الحساب السريع أن الخزان الهيدروليكي يتنفس بشكل مناسب أثناء التشغيل السريع للأسطوانة، مما يمنع تجويف المضخة.
يمكنك مطابقة متطلبات التدفق المحسوبة والمخاطر البيئية مع بنيات صمامات محددة. استخدم الجدول أدناه لتقييم التكوينات الشائعة بناءً على متطلبات موقعك المحددة.
تكوين الصمام | التطبيق الأساسي | الميزة الرئيسية | القيد المشترك |
|---|---|---|---|
تنفيس الغلاف الجوي | تخزين كميات كبيرة غير سامة وغير قابلة للاشتعال | فعالة من حيث التكلفة، وتركيب بسيط | يطلق الأبخرة مباشرة إلى البيئة |
نظام الأنابيب بعيدا | المركبات العضوية المتطايرة السامة أو المسببة للتآكل أو الخاضعة للتنظيم | يلتقط الانبعاثات للمعالجة النهائية | عرضة للضغط الخلفي لأنابيب المصب |
مثبطات اللهب | السوائل القابلة للاشتعال (مثل الإيثانول والنفط الخام) | يمنع اشتعال الفلاش باك الخارجي | يتطلب التنظيف المنتظم لمصفوفة الصواعق |
مقاومة للانفجار | البيئات المتقلبة عالية الخطورة (مناطق ATEX) | يقاوم قوى الاحتراق الداخلي | يتطلب البناء الأثقل دعمًا أقوى للأنابيب |
تتطلب البيئات المتقلبة آليات حماية متخصصة. يجب عليك تقييم مدى ضرورة وجود صمام تهوية مقاوم للانفجار للامتثال لمعايير ATEX أو IECEx. تتحمل هذه الصمامات القوية الحرائق الداخلية دون أن تتمزق. وهي تمنع الفشل الهيكلي أثناء وقوع حدث انفجاري، وتحمي البنية التحتية المحيطة.
بالإضافة إلى ذلك، قم بتقييم تكامل صمام التنفس المثبط للهب . تتميز هذه الوحدات بمصفوفة مانعة للهب مدمجة، غالبًا ما تكون مصنوعة من شريط معدني مجعد. يقوم الصواعق بإخماد النيران أثناء محاولته دخول الخزان. وهذا يمنع مصادر الاشتعال الخارجية، مثل ضربات البرق أو حرائق المعدات القريبة، من العودة إلى مساحة البخار شديدة الاشتعال.
تحد اللوائح البيئية بشكل صارم من تنفيس الأبخرة السامة أو الضارة في الغلاف الجوي. يجب عليك تحليل استخدام صمام تنفيس الخزان بعيدًا عن الأنابيب . يقوم هذا التكوين بتوجيه الأبخرة الخطرة بأمان إلى جهاز غسل الغاز أو الشعلة أو وحدة استعادة البخار. يمنع إطلاق المواد السامة في الغلاف الجوي، مما يضمن الامتثال لوكالة حماية البيئة (EPA) أو البيئة المحلية.

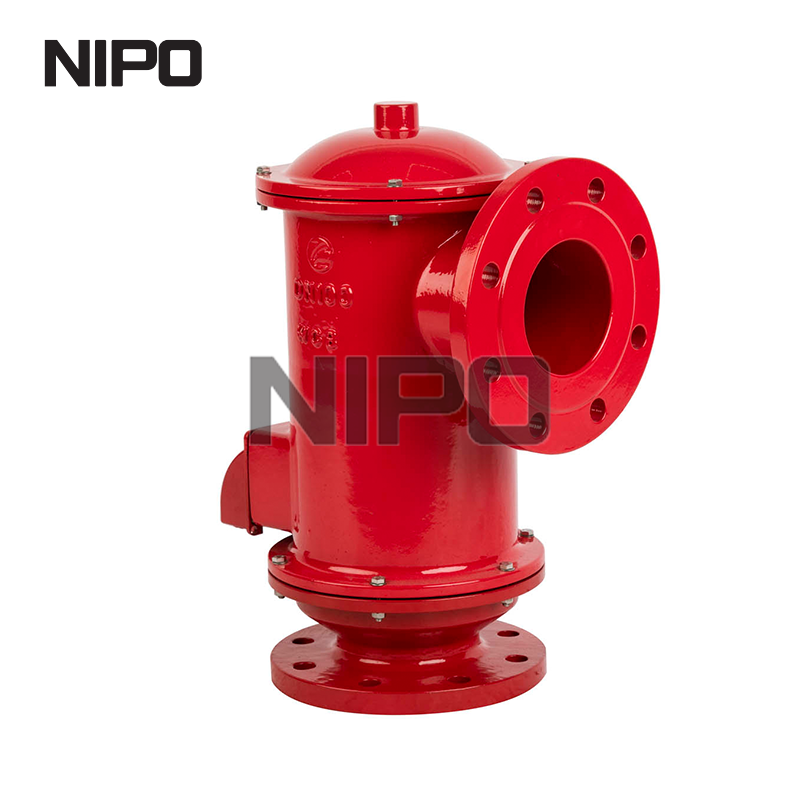

عند تصميم نظام مغلق، قم بتقييم متطلبات تركيب صمام التنفس مع فوهة التوصيل . ركز بشكل كبير على معايير الفلنجة وأحمال الأنابيب. يؤثر تصميم أنابيب المدخل والمخرج بشكل كبير على سعة التدفق الإجمالية. تصميم الأنابيب السيئ يزيد من انخفاض الضغط. يؤدي انخفاض الضغط هذا إلى حرمان الصمام من سعته المقدرة، مما يجعل حسابات الحجم الأولية الخاصة بك غير دقيقة بشكل خطير.
في بعض الأحيان، تتجاوز سعة التنفيس المحسوبة نطاق أحجام الصمامات القياسية المتوفرة في السوق. لا تقم بتركيب وحدة صغيرة الحجم بالقوة لتوفير المساحة. قم بمعالجة هذه المشكلة من خلال استخدام صمامات متعددة بالتوازي على سطح الخزان. يضمن تركيب صمامين أو ثلاثة صمامات ذات حجم مناسب سعة تدفق كافية. قم بترتيب ضغوطها المحددة قليلاً أثناء المعايرة. ويمنع هذا جميع الصمامات من الفتح في وقت واحد أثناء تقلبات الضغط البسيطة، مما يقلل من التآكل الميكانيكي عبر النظام.
تقدم أنظمة الأنابيب البعيدة مخاطر تشغيلية حرجة: الضغط الخلفي. يؤدي توجيه الأبخرة عبر الأنابيب الطويلة والأكواع وأجهزة غسل الغاز الكيميائية إلى خلق مقاومة فيزيائية. يقلل هذا الضغط الخلفي من قدرة التدفق الفعلية للصمام بشكل كبير. يمكنك إجراء حسابات تكرارية مقابل منحنيات تدفق الشركة المصنعة. إذا كان الضغط الخلفي مرتفعًا، فقد تحتاج إلى صمام أكبر لتحقيق معدل التدفق المطلوب عند الضغط الزائد المحدد. يؤدي تجاهل الضغط الخلفي إلى أداء أقل من اللازم في هذا المجال.
يتطلب ضبط ضغط الصمام توازنًا هندسيًا دقيقًا. إذا قمت بضبط الضغط بالقرب من ضغط التشغيل الطبيعي، فسوف ينزف الصمام بشكل مستمر. وهذا يسبب انبعاثات هاربة مستمرة وخسارة غير مقبولة للمنتج. إذا قمت بضبطه على مسافة قريبة جدًا من الحد التصميمي للخزان (MAWP)، فإنك تقلل هامش الأمان الخاص بك بشكل كبير. قد يؤدي ارتفاع الضغط المفاجئ إلى إتلاف الخزان قبل فتح الصمام بالكامل. قم بتحسين الضغط المحدد لتوفير مخزن مؤقت آمن على طرفي الطيف التشغيلي.
تتطلب الصمامات فحصًا وتنظيفًا واستبدال الختم بشكل منتظم. يؤثر الحجم والوزن وتكوين الأنابيب المختار على الصيانة بشكل كبير. ضع في اعتبارك قدرة المنشأة على إزالة منصات ومقاعد الصمامات واختبارها وصيانتها بأمان. تتطلب تكوينات الأنابيب الثقيلة دعمًا هيكليًا مخصصًا. خطط لأحداث التحول الروتينية في وقت مبكر من مرحلة التصميم. تأكد من أن الفنيين لديهم منصات وصول آمنة لإجراء الاختبارات في الموقع دون تفكيك صفائف الأنابيب المعقدة.
قم بتجميع أوراق بيانات الخزان الكاملة، وملفات تعريف خصائص السوائل، والحد الأقصى لمعدلات نقل المضخة قبل البدء في أي حسابات للحجم.
استشر مهندس عمليات مؤهل للتحقق من حسابات API 2000 الخاصة بك مقابل ظروف الموقع الفعلية واللوائح البيئية المحلية.
قم بحساب الضغط الخلفي في اتجاه مجرى النهر بعناية في حالة استخدام تكوين بعيد عن الأنبوب للتأكد من أن الصمام المحدد يلبي سعة التدفق المطلوبة.
اطلب وثائق اختبار التدفق المعتمدة والمواصفات المحددة من الشركات المصنعة للصمامات قبل الانتهاء من الشراء.
ج: يمكنك حساب معدل التدفق من خلال الجمع بين متطلبات التنفس الديناميكي والحراري وفقًا لمعيار API 2000. أضف الحد الأقصى لمعدل ضخ السائل إلى معدل تمدد البخار الحراري للتنفس. أضف الحد الأقصى لمعدل ضخ السائل إلى معدل انكماش البخار الحراري للتنفس الداخلي.
ج: يتعرض الصمام كبير الحجم لدورة سريعة، تُعرف بالثرثرة. إنه يفتح، ويخفف بسرعة حجم البخار الصغير، ويغلق بشكل متكرر. يؤدي هذا إلى تآكل ميكانيكي شديد للمنصة والمقعد، مما يؤدي إلى فشل الختم واستمرار الانبعاثات الهاربة بمعدلات تدفق منخفضة.
ج: يجب عليك استخدام تكوين بعيد عن الأنابيب عند تخزين المركبات العضوية المتطايرة السامة أو المسببة للتآكل أو شديدة التنظيم. بدلاً من التنفيس إلى الغلاف الجوي، يقوم هذا الصمام بتوجيه الأبخرة الخطرة بأمان إلى نظام مغلق، مثل جهاز الغسيل أو الشعلة أو وحدة استعادة البخار.
ج: يدمج نموذج مثبطات اللهب عناصر محددة لإخماد اللهب، وغالبًا ما تكون مصفوفة مانعة للهب. إذا اشتعلت سحابة بخار خارجية، فإن هذه العناصر تمتص الحرارة وتطفئ مقدمة اللهب، مما يمنع النار من العودة مرة أخرى إلى مساحة البخار المتطايرة في الخزان.
ج: بالنسبة للأنظمة الهيدروليكية، المبدأ التوجيهي العام هو تقسيم الحد الأقصى لمعدل المضخة بالجالون في الدقيقة على 7.5. وهذا يوفر خط الأساس لتدفق الهواء المطلوب بالقدم المكعب في الدقيقة. تنطبق هذه القاعدة بشكل صارم على الخزانات الهيدروليكية، وليس صهاريج تخزين المواد الكيميائية.
ج: يؤدي الضغط الخلفي في الأنابيب السفلية إلى خلق مقاومة ضد البخار المتسرب. تقلل هذه المقاومة بشكل كبير من قدرة التدفق الفعالة للصمام. للتعويض، يجب على المهندسين فحص منحنيات التدفق بشكل متكرر وغالبًا ما يقومون بتكبير حجم الصمام أو ضبط الضغط المحدد لضمان التهوية الكافية.
ج: تضمن علامات المصنع المعتمدة أن الصمام المثبت يطابق متطلبات السلامة المحسوبة بدقة لضبط الضغط وقدرة التدفق. يضمن اختبار التدفق الذي تم التحقق منه أن الصمام يعمل كما هو مصمم. تعد هذه الوثائق أمرًا بالغ الأهمية لاجتياز عمليات تدقيق الامتثال للسلامة وضمان عمليات الاستبدال الدقيقة أثناء الصيانة المستقبلية.
