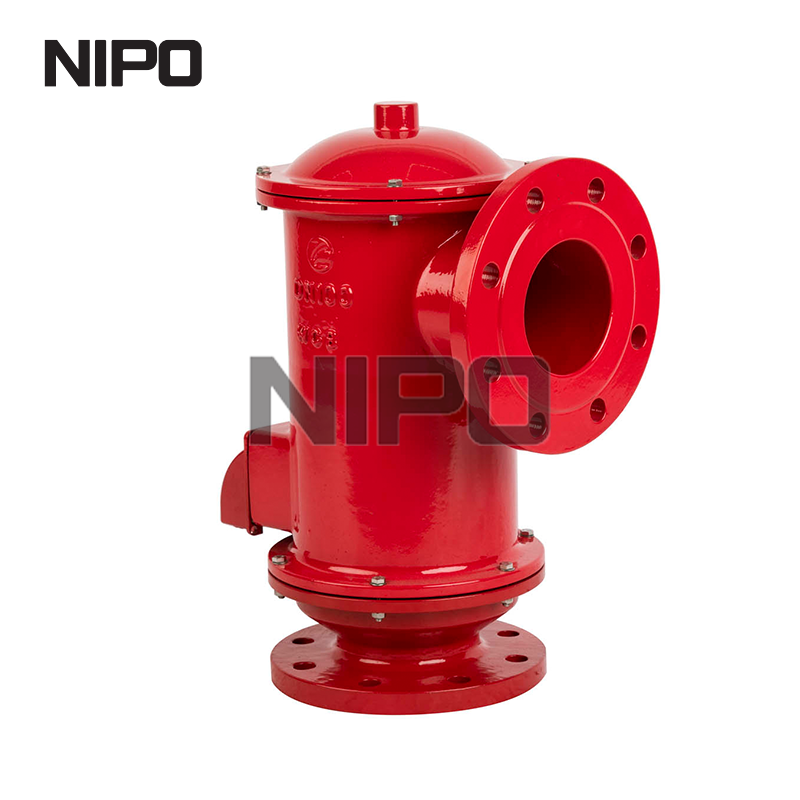

تعتمد سلامة خزان التخزين بشكل كامل على الإدارة الدقيقة للضغط. ويضمن ذو الحجم غير الصحيح صمام التنفس حدوث فشل هيكلي كارثي من خلال الانفجار الداخلي أو التمزق، أو الانبعاثات الهاربة المزمنة التي تنتهك اللوائح البيئية. كثيرًا ما يواجه المهندسون وفرق المشتريات صعوبة في تحقيق التوازن بين المتغيرات المعقدة للحسابات القياسية لـ API 2000. غالبًا ما تؤدي عوامل مثل التأثيرات الحرارية، ومعدلات المضخة، وتطاير السوائل إلى صمامات باهظة الثمن ومحددة بشكل مفرط أو مخاطر سلامة أقل من الحجم وغير متوافقة.
يتطلب الانتقال من ديناميكيات الموائع النظرية إلى المشتريات العملية إطارًا حسابيًا موحدًا. يشرح هذا الدليل المنهجيات الدقيقة المطلوبة لحساب متطلبات التنفيس وتقييم المواصفات واختيار الصمام الصحيح لمعلمات تشغيلية محددة. سوف تتعلم كيفية التنقل عبر التوافق مع API 2000، وتجنب مصائد التحجيم الشائعة، ومطابقة الأجهزة مع خصائص الوسائط الدقيقة لديك.
يعد التوافق مع API 2000 أمرًا إلزاميًا: يتطلب تحديد الحجم الدقيق الالتزام الصارم بمعيار API 2000 (أو ISO 28300) لحساب قدرات التنفيس العادية والطارئة.
المتغيرات الحرارية والتشغيلية تملي السعة: إجمالي متطلبات التنفس الداخلي والخارجي هي مجموع الحد الأقصى لحركة السائل (الضخ للداخل/الضخ للخارج) والحد الأقصى للتغيرات الحرارية.
عقوبة مانع اللهب: تؤدي إضافة مانع اللهب في الخط أو في نهاية الخط إلى انخفاض كبير في الضغط يجب أن يؤخذ في الاعتبار في حساب الحجم النهائي لمنع المجاعة.
الحجم الزائد ينطوي على مخاطر مخفية: يؤدي تحديد صمام أكبر من المتطلبات المحسوبة إلى "الثرثرة" وتسريع تآكل المقاعد وزيادة تكاليف الصيانة.
خصائص الوسائط تدفع اختيار الأجهزة: تؤثر الجاذبية النوعية ونقطة الوميض وضغط البخار للوسائط المخزنة بشكل مباشر على تكوين الصمام النهائي واختيار المواد.
يعد تحديد خط الأساس التشغيلي لصهاريج التخزين في الغلاف الجوي والضغط المنخفض هو الخطوة الأولى في تصميم النظام. يتم قياس النجاح من خلال الحفاظ على الضغط الداخلي ضمن حدود التصميم المحددة للخزان في جميع ظروف التشغيل. يمنع النظام الذي تم تكوينه بشكل صحيح سقف الخزان من الانهيار تحت الفراغ ويمنع تمزق الغلاف تحت الضغط الزائد. تظهر التجربة الميدانية أن إهمال خطوط الأساس هذه يؤدي إلى إجهاد ميكانيكي فوري على طبقات الخزان.
يعد التمييز بين التنفس التشغيلي الروتيني وسيناريوهات الطوارئ أمرًا إلزاميًا. يتعامل التنفيس الطبيعي مع نقل السائل وتغيرات درجة الحرارة اليومية. يعالج التنفيس في حالات الطوارئ السيناريوهات الكارثية، مثل التعرض للحريق الخارجي، حيث يؤدي الإدخال السريع للحرارة إلى تمدد البخار بشكل كبير. يجب أن تتعامل الأجهزة مع كليهما بسلاسة. لا يمكنك الاعتماد على فتحة تهوية تشغيلية واحدة لإدارة سيناريو حريق واسع النطاق في حوض السباحة دون وجود لوحات إغاثة مخصصة للطوارئ.
إن فهم التمييز الفني بين فتحات الحفظ وصمامات تخفيف الضغط القياسية يمنع سوء التطبيق. بينما تتعامل أجهزة التنفيس القياسية مع اضطرابات نظام الضغط العالي في أنابيب المعالجة، فإن فتحة الحفظ تدير ظروف الضغط المنخفض للغاية والفراغ في وقت واحد على أوعية التخزين. أنها تعمل في بوصة من عمود الماء بدلا من جنيه لكل بوصة مربعة.
يعتمد اختيار آلية التشغيل على الهامش بين ضغط التشغيل والحد الأقصى لضغط العمل المسموح به. يجب عليك تقييم الملف التشغيلي المحدد لمنشأتك.
محملة بالوزن (التمثيل المباشر): هذه الوحدات بسيطة وقوية. إنهم يعتمدون على الأوزان المكدسة لإبقاء البليت مغلقًا. ومع ذلك، فإنها تتطلب هامشًا أوسع للضغط الزائد، غالبًا ما يصل إلى 100%، للوصول إلى سعة التدفق الكاملة. إنها تعمل بشكل أفضل على الخزانات ذات معدلات الضغط الأعلى.
التشغيل التجريبي: تفتح هذه الصمامات بالكامل بالقرب من الضغط المحدد. إنها مثالية للأنظمة التي تعمل بالقرب من الضغط التصميمي للخزان، مما يقلل من فقدان المنتج ويزيد من الكفاءة التشغيلية. يستخدمون ضغط الخزان للحفاظ على الختم المحكم حتى يتم الوصول إلى نقطة التحديد المحددة.
إن تحديد نقاط البيانات الدقيقة المطلوبة قبل البدء في أي حساب للحجم يمنع المراجعات المكلفة لاحقًا. يجب عليك جمع بيانات شاملة عبر ثلاثة أبعاد أساسية: هيكل الخزان، وخصائص السوائل، والظروف البيئية. تؤدي البيانات المفقودة هنا إلى إبطال حساب API 2000 بأكمله. تؤدي معلمات التخمين مباشرة إلى فشل الحقل.
تحدد الهندسة الفيزيائية للسفينة الحجم الأساسي لمساحة البخار. أنت بحاجة إلى إجمالي حجم الخزان والأبعاد المادية بما في ذلك القطر والارتفاع ونوع السقف. تتصرف الأسطح المخروطية والقبة والأسطح المسطحة بشكل مختلف تحت الضغط. علاوة على ذلك، يجب عليك تحديد الحد الأقصى لضغط العمل المسموح به (MAWP) والحد الأقصى لفراغ العمل المسموح به (MAWV). تحدد هذه الأرقام الحدود المطلقة لنقاط ضبط صمامك. وتجاوز هذه الحدود يؤدي إلى تشوه هيكلي.
تحدد الخصائص الكيميائية للمنتج المخزن كمية البخار المتولدة أثناء التغييرات التشغيلية. يجب عليك توثيق التوافق الكيميائي والكثافة والجاذبية النوعية والوزن الجزيئي. يعد ضغط البخار عند درجة حرارة التشغيل القصوى ونقطة الوميض ونقطة الغليان أمرًا بالغ الأهمية بنفس القدر. تتطلب السوائل شديدة التطاير قدرات تنفيس أكبر بكثير من الزيوت الثقيلة المستقرة. على سبيل المثال، يتطلب تخزين الهكسان نمط تدفق مختلفًا تمامًا عن تخزين زيت الوقود الثقيل.
تؤثر الظروف الخارجية بشكل كبير على التنفس الحراري. يؤثر ارتفاع الموقع على الضغط الجوي ويتطلب تعديلات الكثافة لحسابات تدفق الهواء. يجب عليك تسجيل درجات الحرارة المحيطة القصوى ومعدلات التشميس الشمسي القصوى للموقع الجغرافي. حالة عزل الخزان - سواء كانت معزولة بالكامل أو معزولة جزئيًا أو غير معزولة - وعامل التوصيل الحراري للعزل يغير معدلات نقل الحرارة. حتى لون غلاف الخزان ومعامل امتصاصه للطاقة الشمسية يلعبان دورًا في حسابات التسخين الحراري.
قائمة مراجعة البيانات الأساسية لحسابات الحجم | ||
فئة | المعلمات المطلوبة | التأثير على الحجم |
|---|---|---|
الهيكلية | الحجم، MAWP، MAWV، نوع السقف | يحدد نقاط التحديد ومساحة البخار الأساسية. |
سائل | نقطة الوميض، ضغط البخار، الكثافة | يملي مضاعفات التدفق الحجمي للمضخة للداخل/الخارج. |
البيئية | الارتفاع، أقصى درجة حرارة، عامل العزل | يدفع معدلات التنفس الداخلي والخارجي. |
Piping | طول المدخل/المخرج، المرفقين | يحسب انخفاض الضغط الاحتكاكي وتقليل التدفق. |
يجب على المهندسين الاختيار بين API 2000 Annex A، الطريقة القياسية للخزانات التقليدية، والملحق B، الطريقة التحليلية للخزانات المبردة أو منخفضة الضغط. اتباع الإطار القياسي يضمن الامتثال والسلامة الهيكلية. إن الانحراف عن هذه الصيغ يفرض مسؤولية هائلة.
يمثل التنفس التشغيلي إزاحة البخار أثناء عمليات التعبئة والتفريغ. يؤدي الضخ إلى خروج الهواء، ويعمل كسيناريو لتخفيف الضغط. يجب عليك تحويل الحد الأقصى لمعدلات تعبئة السائل إلى تدفق هواء حجمي مكافئ. يستخدم معيار API 2000 نسبة تحويل تبلغ 1.01 إلى 1.07 حجمًا من الهواء لكل حجم من مدخلات السائل، اعتمادًا كبيرًا على نقطة وميض السائل. إذا قمت بضخ 100 جالون في الدقيقة من سائل متطاير، فيجب عليك تنفيس أكثر من 100 جالون من مساحة البخار المكافئة.
يؤدي الضخ إلى التنفس الداخلي، مما يتطلب تخفيف الفراغ. يمكنك تحويل الحد الأقصى لمعدلات سحب السائل إلى تدفق هواء حجمي مكافئ. يتطلب API 2000 وحدة واحدة من حجم الهواء لكل وحدة من حجم السائل للسوائل غير المتطايرة. بالنسبة للسوائل شديدة التطاير، يصل هذا المتطلب إلى وحدتين لمراعاة التوسع السريع في مساحة البخار والتبريد. سيؤدي سحب السائل للخارج بسرعة كبيرة دون تخفيف الفراغ بشكل كافٍ إلى انهيار الخزان في ثوانٍ.
النفث الحراري هو حجم البخار المطرود بسبب التمدد الحراري الناجم عن ارتفاع درجة الحرارة المحيطة والتعرض لأشعة الشمس. وعلى العكس من ذلك، فإن التنفس الحراري هو حجم الهواء المطلوب لمنع انهيار الفراغ الناتج عن التبريد السريع. يمكن أن تتسبب عاصفة ممطرة مفاجئة على غلاف الخزان الساخن في تكثيف سريع للبخار، مما يتطلب كمية كبيرة من الهواء. يستخدم الحساب إجمالي حجم الخزان ومعدل التغير الأقصى في درجة الحرارة.
يجب عليك تحويل كافة التدفقات المحسوبة إلى وحدات حجمية قياسية. الأقدام المكعبة القياسية في الساعة (SCFH) أو الأمتار المكعبة العادية في الساعة هي معايير الصناعة. يعد خلط الوحدات أثناء الحساب مصدرًا متكررًا لأخطاء التحجيم الكارثية. تحقق دائمًا من تحويلات الوحدة الخاصة بك قبل الانتهاء من ورقة المواصفات.
يتطلب التعرض للحريق قدرة تهوية هائلة لمنع تمزق الأوعية الدموية. عليك أولاً تحديد المنطقة المبللة، وهي مساحة سطح مدخلات الحرارة بناءً على ارتفاع مستوى السائل، والتي يتم حسابها عادةً بما يصل إلى 30 قدمًا فوق الدرجة لكل API 2000. بعد ذلك، يمكنك تطبيق معادلات إدخال الحرارة لحساب سعة الإغاثة المطلوبة في حالات الطوارئ بناءً على نقل الحرارة من حرائق حمامات السباحة المحيطة وحرارة تبخر السائل. وهذا يحدد حجم غطاء فتحة الإغاثة في حالات الطوارئ.
تتضمن الخطوة الأخيرة جمع حركة السائل والمكونات الحرارية. وهذا يوفر أعلى معدل لتدفق التصميم لكل من سيناريوهات الضغط الإيجابي والفراغ. عادةً ما يتم التعامل مع تنفيس الطوارئ من خلال فتحة تنفيس منفصلة للتخفيف من حالات الطوارئ، ولكن يجب أن يتعامل صمام التنفس القياسي لتطبيقات الخزان مع الأحمال التشغيلية والحرارية المجمعة بشكل لا تشوبه شائبة. يمكنك إضافة معدل الضخ إلى معدل النفث الحراري للعثور على الحد الأقصى المطلق لمتطلبات النفث.
يتطلب تكييف الحسابات القياسية للبيئات عالية المخاطر والمتقلبة للغاية اهتمامًا صارمًا بالتفاصيل. يتضمن تحديد حجم بلفة التنفس لصهاريج تخزين البتروكيماويات تعديل الحسابات للمنتجات ذات نقاط وميض أقل من 100 درجة فهرنهايت أو نقاط غليان أقل من 300 درجة فهرنهايت. تتطلب هذه المواد الكيميائية المتطايرة مضاعفات ذات قدرة نفث أعلى لكل API 2000 للتعامل مع التبخر السريع. الحسابات القياسية ستجعلك أصغر من حجمك.
يؤثر دمج مانع اللهب المضمن أو في نهاية الخط في أعلى فتحة التهوية على الحجم بشكل كبير. يجب أن تأخذ في الاعتبار مقاومة التدفق وانخفاض الضغط من خلال عناصر مانعة اللهب. يمكن لهذه المقاومة غير المحسوبة أن تقلل من سعة الصمام بنسبة تصل إلى 50%. قم دائمًا بحساب النظام كوحدة مدمجة لمنع جوع الخزان أثناء ذروة الضخ. يخلق الشريط المعدني المجعد الموجود داخل الحاجز احتكاكًا يؤدي إلى إبطاء تدفق البخار.
يؤدي الضغط الخلفي الناتج عن أنظمة التهوية المغلقة وأنابيب استعادة البخار إلى تغيير حساب الحجم. أنت بحاجة إلى صمام تحرير الضغط بمنحنيات تدفق محددة تراعي مقاومة مجرى النهر. علاوة على ذلك، ضع في الاعتبار أوضاع فشل نظام تغطية غاز النيتروجين أو الوقود. يؤدي سيناريو فشل الفتح المنظم إلى إلقاء غاز عالي الضغط في الخزان، مما يتطلب قدرة نفث هائلة لمنع التمزق. يجب أن تتعامل فتحة التهوية مع الحد الأقصى لمعدل التدفق للمنظم الفاشل.
يساعد تحديد مكان حدوث أخطاء الحساب عادةً في منع حدوثها أثناء مرحلة المواصفات. يعد سوء تفسير الضغط المحدد مقابل تخفيف الضغط خطأً خطيرًا. يتم ضبط الضغط ببساطة عندما يبدأ الصمام في الفتح. يتم تخفيف الضغط أو الضغط الزائد عندما يحقق الصمام التدفق الكامل المطلوب. الفشل في توفير ما يكفي من هامش الضغط الزائد يعني أن الصمام لن يصل أبدًا إلى السعة المحسوبة. يجب عليك تحديد كل من نقطة الضبط والضغط الزائد المسموح به.
يعد تجاهل انخفاض ضغط المدخل والمخرج نقطة فشل حرجة أخرى. تؤدي خسائر الاحتكاك في الأنابيب بين فوهة الخزان والصمام إلى تقليل سعة التدفق الفعلية وتسبب عدم استقرار الصمام. قم دائمًا بحساب انخفاض الضغط في مسار الأنابيب بأكمله. سيؤدي تشغيل الأنابيب الطويلة بأكواع متعددة إلى اختناق التدفق قبل أن يصل إلى الصمام.
إن فخ الحجم الزائد ضار بنفس القدر. يؤدي التقريب المفرط في مخرجات الحساب إلى ثرثرة الصمامات. يتسبب ركوب الدراجات السريعة في حدوث عطل ميكانيكي سابق لأوانه، وتلف شديد في المقعد، وإضعاف الحفاظ على البخار. يجب أن يكون حجم الصمام مناسبًا ليعمل بسلاسة ضمن نطاق التدفق المقصود. الأكبر ليس دائمًا أفضل في التنفيس منخفض الضغط.
وأخيرًا، تؤدي التعديلات غير الصحيحة لكثافة البخار إلى مسارات تنفيس أقل حجمًا. إن تحديد حجم فتحة التهوية بافتراض تدفق الهواء المكافئ عندما يكون خليط البخار الفعلي أثقل أو أخف بكثير من الهواء يحرف الحساب بأكمله. اضبط دائمًا الثقل النوعي لخليط البخار. تتدفق الأبخرة الثقيلة بشكل أبطأ من الهواء وتتطلب مناطق فتحة أكبر.
تتطلب ترجمة متطلبات التدفق المحسوبة إلى مواصفات مادية للأجهزة تقييمًا دقيقًا لبيانات الشركة المصنعة. تحليل منحنى التدفق إلزامي. يجب عليك قراءة مخططات سعة التدفق الخاصة بالشركة المصنعة للتأكد من أن الصمام المحدد يلبي SCFH المحسوب عند ضغط تصميم الخزان المحدد والضغط الزائد المسموح به. لا تقبل بيانات التدفق ذات النقطة الواحدة؛ الطلب منحنيات الأداء الكامل. أنت بحاجة إلى رؤية كيفية أداء الصمام عبر نطاق الضغط بأكمله.
إن موازنة التكاليف الأولية مع طول دورة الحياة تحدد اختيار المواد والتجهيزات. حدد مواد الإسكان مثل الألومنيوم، أو الفولاذ الكربوني، أو الفولاذ المقاوم للصدأ، أو Hastelloy بناءً على التوافق الكيميائي. يجب أن تقاوم مواد المقعد والحجاب الحاجز، مثل PTFE أو FEP أو Nitrile، التدهور الناتج عن الوسائط المحسوبة. إن استخدام أختام النتريل القياسية على البتروكيماويات العدوانية يضمن حدوث تسرب خلال أشهر.
تتطلب بيانات اختبار التدفق التي يمكن التحقق منها وشهادات معدل التسرب من الشركة المصنعة. تتحقق معايير مثل API 2521 من صحة حسابات الحجم وتضمن أداء الأجهزة تمامًا كما هو محدد في ظل ظروف العالم الحقيقي. اطلب وثائق مرفق الاختبار لإثبات أن منحنيات التدفق تعتمد على الاختبارات المادية، وليس فقط النماذج النظرية.
قم بتجميع جميع أبعاد الخزان وخصائص الوسائط ومعدلات المضخة القصوى في ورقة مواصفات مركزية قبل البدء في الحسابات.
قم بحساب متطلبات التنفيس العادية والطارئة باتباع إرشادات API 2000 بدقة، مع الأخذ في الاعتبار جميع حالات انخفاض ضغط الأنابيب ومانعات اللهب.
اطلب منحنيات أداء التدفق الكامل من الشركات المصنعة بدلاً من تقديرات السعة ذات النقطة الواحدة للتحقق من أداء الضغط الزائد.
تحقق من التوافق الكيميائي لجميع مواد التغليف والزخرفة مع الوسائط المخزنة المحددة لمنع فشل الختم المبكر.
ج: لا يمكن للصمام الأصغر حجمًا أن ينفث البخار أو يسحب الهواء بسرعة كافية. ويؤدي ذلك إلى زيادة الضغط الداخلي مما يؤدي إلى تمزق الخزان، أو حدوث فراغ زائد يؤدي إلى انهيار سقف الخزان إلى الداخل.
ج: نعم. تقدم مانعات اللهب مقاومة كبيرة للتدفق. يجب عليك حساب انخفاض الضغط عبر الحاجز وطرحه من الضغط الزائد المتوفر لديك للتأكد من أن الصمام لا يزال يفي بمتطلبات السعة.
ج: سيتم فتح فتحة تهوية كبيرة الحجم، وطرد الضغط بسرعة، وإغلاقها بشكل متكرر. تعمل هذه الدورة السريعة، المعروفة باسم الثرثرة، على تدمير مقاعد الصمامات، وتسريع التآكل الميكانيكي، وتسمح للانبعاثات الهاربة بالهروب.
ج: الضغط المحدد هو النقطة الدقيقة التي تبدأ فيها منصة الصمام في رفع المقعد. يتضمن تخفيف الضغط الضغط الزائد الإضافي المطلوب لدفع البليت مفتوحًا بالكامل وتحقيق أقصى سعة للتدفق.
ج: لا. يجب عليك تحويل معدلات ضخ السائل إلى معدلات تدفق حجمية مكافئة للهواء باستخدام مضاعفات API 2000، والتي تأخذ في الاعتبار نقطة الوميض وتطاير السائل المحدد الذي يتم تخزينه.
