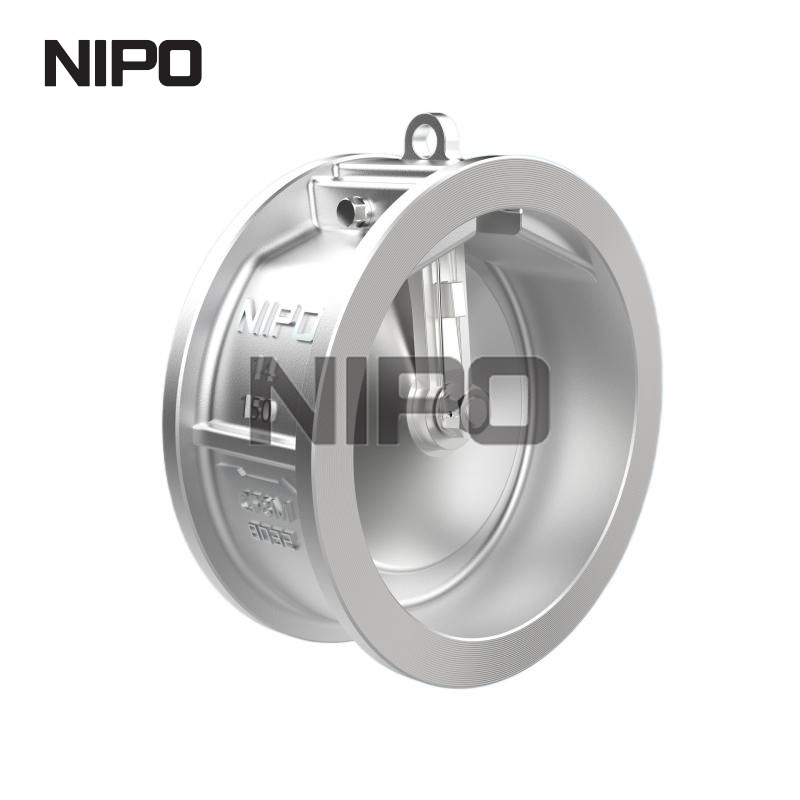

صمام فحص متأرجح ذو قرص واحد من نوع الرقاقة سلسلة طويلة (جسم الصب)

نظرة عامة على المنتج

باعتبارنا شركة مصنعة وموردة رائدة لحلول التحكم في السوائل الصناعية، فإننا نقدم السلسلة الطويلة لصمام فحص التأرجح ذو القرص الواحد من نوع الويفر (جسم الصب). تم تصميم هذا المكون خصيصًا لأنظمة خطوط الأنابيب واسعة النطاق، ويضمن تدفق الوسائط أحادي الاتجاه دون الحاجة إلى تشغيل خارجي.

• يمنع التدفق العكسي للوسائط تلقائيًا من خلال ديناميكيات الجاذبية والضغط.

• الأمثل للشبكات الصناعية ذات القطر الكبير والضغط العالي.

• قابلة للتكيف للغاية لتطبيقات المياه والنفط والغاز.

وصف المنتج

يعد صمام فحص التأرجح ذو القرص الواحد من نوع Wafer منتجًا أساسيًا للتحكم في السوائل مصمم بدقة للسماح بتدفق الوسائط في اتجاه واحد مع منع التدفق الخلفي المدمر للوسائط تلقائيًا. بصريًا، يقدم الصمام جسمًا مصبوبًا قويًا وشديد التحمل يتحدث عن متانته من الدرجة الصناعية، ومع ذلك يحافظ شكله على شكل رقاقة على بصمة مبسطة بشكل مدهش تتلاءم بسلاسة بين حواف الأنابيب القياسية. وعندما يتم دمجها في شبكة خطوط الأنابيب، فإنها تعمل باستقلالية كاملة. تعتمد الآلية الداخلية بشكل كامل على الديناميكيات الفيزيائية للنظام، حيث يتم فتحها تلقائيًا بناءً على ضغط الوسائط الأمامية لإنشاء ممر سلس دون عائق. عندما يتوقف التدفق أو يحاول عكسه، يستجيب قرص الصمام المصنوع من الفولاذ المقاوم للصدأ والمُشكل بدقة على الفور. مدفوعًا بمزيج من وزنه المحسوب وضغط التدفق العكسي للمبنى، يتأرجح القرص بختم قوي ومطمئن. يعمل هذا الإغلاق بمساعدة الجاذبية والضغط على التخلص من أي اعتماد على التدخل اليدوي أو المحركات الكهربائية والهوائية المعقدة. من خلال الاعتماد على ميكانيكا الموائع الأساسية هذه، يوفر الصمام حماية يمكن الاعتماد عليها بدرجة كبيرة للبنية التحتية الحيوية، مما يضمن بقاء المضخات والضواغط والآلات النهائية محمية تمامًا من الصدمات الميكانيكية والدمار المحتمل الناجم عن التدفق العكسي.

مواصفات المنتج

الميزات الرئيسية ويسلط الضوء

تتطلب ترقية البنية الأساسية لخطوط الأنابيب لديك مكونات توفر سلامة وكفاءة تشغيلية لا هوادة فيها. تم تصميم صمام عدم الرجوع المتأرجح هذا بميزات محددة تترجم مباشرة إلى استقرار تشغيلي طويل الأمد وتقليل تدهور المعدات في البيئات الصناعية الصارمة.

• منع التدفق العكسي المطلق: يمنع بشكل فعال تدفق الماء أو النفط أو الغاز إلى الخلف عند توقف المضخات أو الآلات، مما يحمي الأصول الميكانيكية عالية القيمة من الأضرار الجسيمة التي تنتج عادةً عن سيناريوهات التدفق العكسي.

• الختم التلقائي في اتجاه واحد: يسهل تدفق الوسائط أحادي الاتجاه عن طريق فتح قرص الصمام تلقائيًا لإنشاء ممر سلس. في اللحظة التي تحاول فيها الوسائط التدفق في الاتجاه المعاكس، يتأرجح القرص بسرعة، مما يؤدي إلى قطع الممر بالكامل.

• حماية شاملة لسلامة خطوط الأنابيب: تم ​​تصميمها لامتصاص تأثيرات المطرقة المائية ومنعها، وتخفيف فقدان الضغط عبر شبكة خطوط الأنابيب، والقضاء على مخاطر انعكاس المعدات التي تنجم عن التدفق العكسي المفاجئ.

• قدرة استثنائية للظروف الصعبة: تم تصميمها خصيصًا وتعزيزها هيكليًا للعمل بأقصى قدر من الكفاءة في بيئات الضغط العالي باستخدام أقطار الأنابيب الكبيرة، مما يضمن أداءً لا ينضب عندما يكون الأمر أكثر أهمية.

الهندسة المتقدمة وأبعاد التطبيق

التصميم الهيكلي وكفاءة المساحة

يمثل تكوين القرص الفردي من نوع الرقاقة قفزة كبيرة في التحسين المكاني. بالمقارنة مع صمامات الفحص ذات الحواف التقليدية، تتميز هذه الوحدة بحجم أصغر بكثير، ووزن إجمالي أخف، وطول هيكلي مخفض بشكل كبير وجهًا لوجه. بالنسبة لفرق المشتريات ومديري المرافق، يُترجم هذا مباشرةً إلى الحفاظ على مساحة التثبيت، وسهولة التعامل أثناء البناء، وانخفاض تكاليف الشراء والعمالة الأولية بشكل كبير.

الأداء الأساسي والتحكم في التدفق

تعد الكفاءة في ديناميكيات الموائع أمرًا بالغ الأهمية للحفاظ على ربحية النظام. يتميز هذا الصمام بضغط تكسير منخفض بشكل استثنائي، مما يسمح للسائل ببدء التدفق بأقل مقاومة ميكانيكية. إلى جانب مسار التدفق الداخلي القصير والمستقيم والخالي من العوائق، فإنه يقلل بشكل كبير من فقدان الرأس وانخفاض الضغط. تعمل هذه الكفاءة الهيدروليكية على رفع أداء الطاقة الإجمالي لشبكة خطوط الأنابيب بأكملها بشكل كبير، مما يقلل من عبء العمل اليومي على المضخات الصناعية.

سلامة النظام وحماية المعدات

يعمل هذا الصمام بشكل مستقل تمامًا عن أدوات التحكم اليدوية أو الهوائية أو الكهربائية، ويعتمد فقط على ضغط الوسائط للتشغيل. إنه يحقق إغلاقًا سريعًا من خلال مزيج من وزن القرص ولحظات الضغط الخلفي قبل أن يتطور التدفق العكسي بالكامل. تعد هذه الاستجابة الفورية والمستقلة أمرًا بالغ الأهمية للقضاء على موجات صدمات المطرقة المائية، وبالتالي حماية المضخات والعدادات ومعدات المعالجة باهظة الثمن من الأعطال الميكانيكية الكارثية.

تكوين المواد والمتانة

تم تصميمه ليتحمل أقسى البيئات الصناعية، ويستخدم الصمام جسم صب عالي القوة متوفر في حديد الدكتايل، الحديد الزهر، الفولاذ الكربوني، أو الفولاذ المقاوم للصدأ. يحتوي هذا التصميم الخارجي القوي على قرص من الفولاذ المقاوم للصدأ عالي المقاومة للتآكل ومقاعد ناعمة مرنة مصنوعة من مواد فاخرة مثل Buna-N أو PTFE أو Viton. ويضمن هذا الاختيار الدقيق للمواد إحكام إغلاق الفقاعات وإطالة عمر الخدمة، حتى في ظل الظروف القاسية ذات القطر الكبير والضغط العالي.

تطبيقات الصناعة والقدرة على التكيف

تم تصميم هذا الصمام خصيصًا للمتطلبات الصناعية الثقيلة، وهو متعدد الاستخدامات للغاية. وهو متوافق تمامًا مع مجموعة واسعة من الوسائط، بما في ذلك المياه الخام والزيوت المكررة والغازات الصناعية. كثيرًا ما يحدد مهندسو المرافق هذا النموذج للتطبيقات الصارمة عبر محطات معالجة المياه البلدية، ومصافي البتروكيماويات، ومرافق توليد الطاقة، وخطوط معالجة الأغذية والمشروبات، وأنظمة التدفئة والتهوية وتكييف الهواء التجارية واسعة النطاق.

المعايير الدولية ومراقبة الجودة

الامتثال والموثوقية غير قابلة للتفاوض بالنسبة للمشاريع الصناعية العالمية. تتوافق بروتوكولات التصميم والتصنيع والاختبار الصارمة لهذا الصمام بشكل صارم مع المعايير الدولية الرائدة، بما في ذلك API 594 وAPI 598 وASME B16.5/B16.42. يضمن هذا الالتزام الثابت بالمعايير العالمية أن المنتج يلبي معايير القبول الهندسية الأكثر صرامة ومعايير الجودة التي يطلبها متخصصو المشتريات من الدرجة الأولى.

مرونة التثبيت وانخفاض الصيانة

تم تصميم الصمام مع أخذ الراحة التشغيلية في الاعتبار، وهو يدعم اتجاهات التثبيت الأفقية والرأسية (التدفق العلوي). تتميز بنيتها الداخلية الانسيابية بالحد الأدنى من الأجزاء المتحركة، مما يقلل بشكل كبير من احتمالية التآكل الميكانيكي. وبالتالي، يستفيد مشغلو المنشأة من الانخفاض الكبير في تكرار الصيانة الروتينية، وانخفاض مخزون قطع الغيار، وتقليل وقت توقف النظام المكلف.

لماذا تختارنا؟

يتطلب توفير البنية التحتية الحيوية لخطوط الأنابيب وجود شريك تصنيع قادر على تقديم جودة متسقة وإنتاج قابل للتطوير وخبرة هندسية عميقة. باعتبارنا شركة مصنعة متخصصة وموردًا عالميًا لأنظمة التحكم في السوائل المتميزة، فإننا نعطي الأولوية للنجاح التشغيلي لمنشآتك الصناعية. تستفيد أرضيات الإنتاج لدينا من تقنيات الصب المتقدمة والآلات الدقيقة لضمان تلبية كل صمام للتفاوتات الصارمة.

• ميزة المصنع المباشر: من خلال التحكم في دورة حياة الإنتاج بأكملها بدءًا من الصب الخام وحتى التجميع النهائي، فإننا نزيل هوامش الربح الوسيطة، مما يوفر أسعارًا تنافسية للغاية للمشتريات بالجملة والمشروعات الهندسية واسعة النطاق.

• ضمان الجودة الصارم: يخضع كل صمام لاختبارات الضغط الهيدروستاتيكي والهوائي الصارمة قبل مغادرة منشأتنا، مما يضمن أداء عدم التسرب والاستعداد الفوري للنشر الميداني.

• الدعم الهندسي المخصص: يتعاون فريقنا الفني بشكل وثيق مع مهندسي المشروع لاختيار مواد الجسم المثالية ومركبات المقاعد المرنة المصممة وفقًا لمتطلبات الوسائط ودرجة الحرارة المحددة لديك.

• تنفيذ عالمي موثوق: من خلال إدارة المخزون المحسنة وشبكات الخدمات اللوجستية المبسطة، نضمن جداول التسليم الدقيقة للحفاظ على الجداول الزمنية الهامة للبناء أو الصيانة على المسار الصحيح.

الأسئلة المتداولة (الأسئلة الشائعة)

لمساعدة الفرق الهندسية ومتخصصي المشتريات في اتخاذ قرارات مستنيرة، قمنا بتجميع إجابات لمعظم الاستفسارات الفنية المتعلقة بصمامات فحص التأرجح الخاصة بنا.

• س: ما هي الميزة الأساسية للتصميم من نوع الرقاقة مقارنة بصمام فحص التأرجح ذو الحواف القياسية؟
  ج: تم تصميم التصميم من نوع الرقاقة بدقة ليتناسب بسلاسة بين حواف الأنابيب الموجودة، مما يؤدي إلى بُعد أقصر بكثير وجهاً لوجه ووزنًا أقل بشكل ملحوظ. تعمل هذه البصمة المدمجة على تبسيط عملية التثبيت في الأماكن الضيقة، وتقليل الحمل الهيكلي على نظام الأنابيب، وتقليل تكاليف المواد والشحن الإجمالية للمشاريع واسعة النطاق.

• س: هل يمكن تركيب صمام فحص التأرجح هذا في خط أنابيب عمودي؟
  ج: نعم، هذا الصمام يوفر مرونة تركيب ممتازة. يمكن تركيبه في خطوط الأنابيب الأفقية وكذلك خطوط الأنابيب العمودية، بشرط أن يكون تدفق الوسائط في الاتجاه الرأسي في الاتجاه الصعودي بشكل صارم. يضمن هذا التوجه المحدد أن الجاذبية تساعد القرص في الجلوس بشكل صحيح ضد أي تدفق عكسي محتمل.

• س: كيف يحقق الصمام ختمًا محكمًا للفقاعات في تطبيقات الغاز أو السائل ذات الضغط العالي؟
  ج: يحقق الصمام إغلاقًا محكمًا للفقاعات من خلال التكامل الدقيق لأقراص الفولاذ المقاوم للصدأ المُشكَّلة آليًا والمقاعد الناعمة المرنة عالية الجودة، مثل Buna-N، أو PTFE، أو Viton. عند تطبيق الضغط الخلفي، فإنه يدفع القرص المعدني الأملس بقوة إلى المقعد الناعم المرن، ويملأ أي عيوب سطحية مجهرية ويمنع تجاوز الوسائط تمامًا.

• س: ما هي الصيانة المطلوبة للمكونات الداخلية لصمام الفحص هذا؟
  ج: نظرًا لبنيته الداخلية المبسطة مع الحد الأدنى من الأجزاء المتحركة، فإن الصمام يتطلب القليل جدًا من الصيانة الروتينية. تعتمد الآلية الأساسية على مجموعة أقراص ومفصلات بسيطة وقوية. يعد الفحص الدوري أثناء عمليات إيقاف تشغيل النظام المجدولة للتحقق من تآكل المقاعد أو تراكم الحطام كافيًا بشكل عام لضمان عقود من الخدمة الموثوقة.

• س: هل هذه الصمامات مناسبة للتعامل مع الوسائط الكاشطة أو شديدة التآكل؟
  ج: تعتمد مدى ملاءمة الوسائط المسببة للتآكل أو الكاشطة كليًا على تكوين المادة المحددة. باعتبارنا مصنعًا مرنًا، فإننا نقدم جسم الصب والمكونات الداخلية بمختلف الدرجات الممتازة، بما في ذلك الفولاذ المقاوم للصدأ ذو السبائك العالية، مقترنًا بمقاعد PTFE الخاملة كيميائيًا. نوصي بشدة بالتشاور مع فريقنا الهندسي لمطابقة مواصفات المواد الدقيقة مع ملف تعريف الوسائط القوي الخاص بك.
