ح74
NIPO
يضمن بناء الجسم المشكل سلامة هيكلية فائقة وتحمل الضغط العالي.
توفر آلية الغلق الثلاثية على شكل حرف O إغلاقًا بدون تسرب وتمنع هروب السوائل.
يعمل ملف الساندويتش فائق الصغر على تقليل أثر التثبيت لمشاريع الشراء كبيرة الحجم.

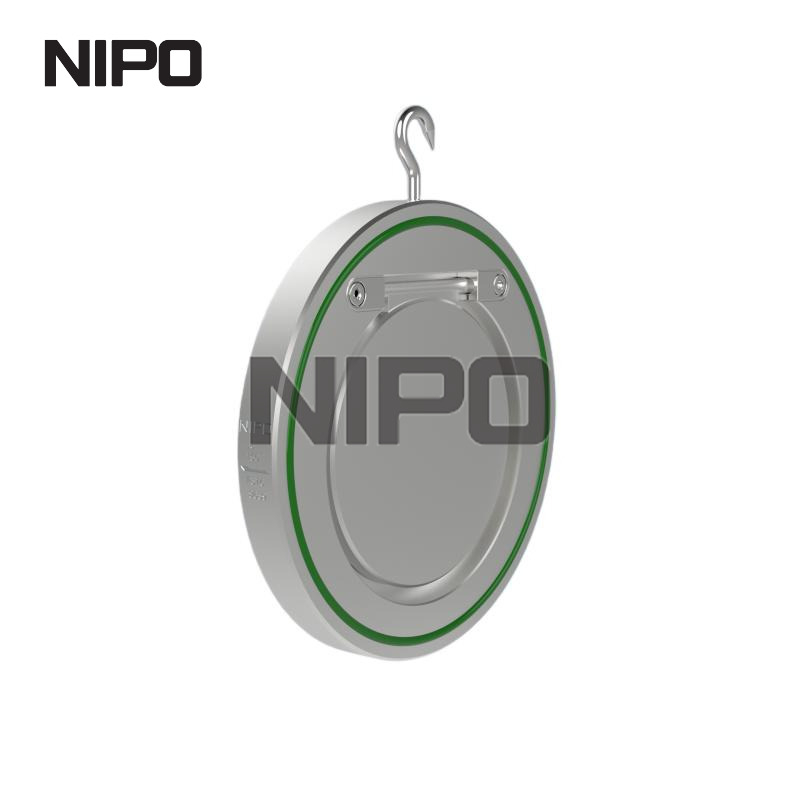

يوجد في قلب هذا المكون قرص متأرجح متوازن بدقة يعمل بحركة سلسة وهادئة. عندما يبدأ التدفق للأمام، يتأرجح القرص بسلاسة، مما يقلل من انخفاض الضغط ويسمح للوسائط بالمرور بمقاومة لا تذكر. في اللحظة التي يتوقف فيها التدفق أو يحاول عكسه، يقوم القرص بتثبيت نفسه بإغلاق ثابت ونهائي. يتم تخفيف هذا الإجراء وإغلاقه من خلال تكوين ثلاثي الحلقات خاص، مما يزيل القعقعة المعدنية القاسية النموذجية للصمامات ذات المقاعد المعدنية القياسية مع ضمان وجود حاجز لا يمكن اختراقه ضد هروب السوائل. سواء كانت منشأتك تعالج الغازات المتطايرة أو البخار عالي الحرارة أو الوسائط المحايدة الكاشطة، فإن هذا الصمام يتكامل بسلاسة في نظامك، مما يوفر للمشغلين راحة البال التي تأتي من الاحتواء المطلق والتشغيل المتسق الخالي من الصيانة على مدار دورة حياة ممتدة.
لضمان التكامل الدقيق في أنظمة إدارة السوائل الموجودة لديك، فإننا نقدم مواصفات فنية شاملة لصمام فحص التأرجح ذو القرص الواحد. لقد تم التحقق من كل معلمة بدقة من خلال الاختبارات المعدنية المتقدمة والمحاكاة الديناميكية للسوائل. بدءًا من التطبيقات المبردة للغاية وحتى عمليات البخار عالية الحرارة، توضح البيانات الواردة أدناه الحدود التشغيلية الدقيقة وقدرات المواد ومعايير الاختبار التي يلبيها هذا الصمام. من خلال الرجوع إلى هذه المواصفات، يمكن للمهندسين وأخصائيي المشتريات التحقق بثقة من التوافق مع فئات الضغط المحددة وأنواع الوسائط ومتطلبات الأبعاد الخاصة بهم.
المعلمة | مواصفة |
|---|---|
اسم المنتج | ساندويتش نوع قرص واحد سوينغ فحص الصمام |
مادة الجسم | هيكل تزوير (الفولاذ الكربوني / الفولاذ المقاوم للصدأ) |
نوع الاتصال | نوع الويفر/الساندويتش |
بناء | تأرجح قرص واحد |
تصميم الختم | ثلاث حلقات |
الضغط الاسمي | فئة 150 رطل |
درجة الحرارة (الكربون الصلب) | -29 درجة مئوية إلى +425 درجة مئوية |
درجة الحرارة (الفولاذ المقاوم للصدأ) | -196 درجة مئوية إلى +455 درجة مئوية |
الوسائط المناسبة | الماء والبخار والنفط والغاز والوسائط المحايدة |
اختبار شل | 1.5 × بن |
اختبار ضيق المقعد | 1.1 × بن |
نطاق الحجم | DN50 - DN600 / 1/2"" - 24"" |
المعايير المعمول بها | API، ANSI، DIN، JIS |

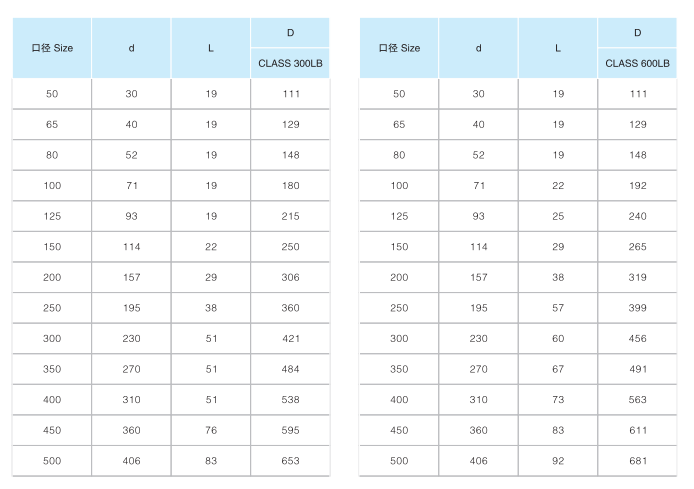

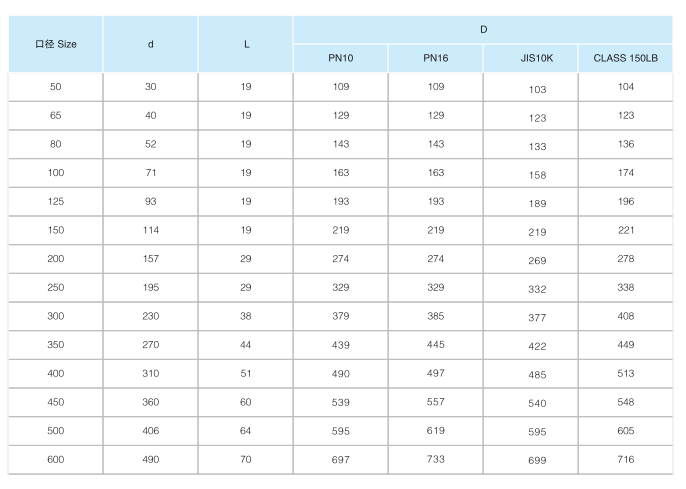

يرجى الرجوع إلى مخططات الأبعاد أدناه للحصول على القياسات الدقيقة وجهًا لوجه وحجم القطر الخارجي عبر تقييمات الضغط المختلفة والمعايير الدولية.
إن ترقية البنية التحتية لخطوط الأنابيب الخاصة بك باستخدام صمام فحص التأرجح المتخصص الخاص بنا يُترجم مباشرةً إلى وقت تشغيل تشغيلي مُحسّن وتقليل تكاليف الصيانة العامة. من خلال التركيز على نقاط الفشل الحرجة الشائعة في الصمامات القياسية، قمنا بتصميم حل يحمي معداتك النهائية بشكل فعال مع تبسيط عملية التثبيت لفرق الهندسة لديك.
ضمان عدم التسرب: يؤدي دمج ثلاث حلقات دائرية متميزة إلى إنشاء آلية إغلاق زائدة عن الحاجة، مما يقلل بشكل كبير من خطر الانبعاثات الهاربة أو فقدان السوائل، مما يحمي النتيجة النهائية ويضمن الامتثال البيئي الصارم.
بنية مُحسَّنة للمساحة: يتطلب الشكل الجانبي النحيف جدًا للساندويتش جزءًا صغيرًا من المساحة وجهاً لوجه مقارنة بصمامات الفحص التقليدية ذات الحواف، مما يسمح بتصميمات انزلاقية مدمجة للغاية وسهولة التعديل التحديثي في الأرباع الضيقة.
ديناميكيات الاستجابة السريعة: يتفاعل القرص الفردي خفيف الوزن والمُصنع بدقة على الفور مع انعكاس التدفق، مما يخفف من موجات الصدمات المدمرة للمطرقة المائية ويحافظ على السلامة الهيكلية لشبكة الأنابيب بأكملها.
عملية خالية من الاحتكاك: تم تصميم القرص باستخدام آلية مفصلية متخصصة، حيث يتأرجح القرص مع الحد الأدنى من الاحتكاك الميكانيكي، مما يضمن انخفاض ضغط التكسير وتقليل فقدان الطاقة بشكل كبير عبر نظام خطوط الأنابيب.
صيانة مبسطة: يتيح التثبيت البسيط على شكل رقاقة للفنيين إمكانية عزل الصمام وفكه وإزالته بسرعة من الخط للفحص، مما يقلل وقت توقف المنشأة أثناء عمليات الصيانة المجدولة.
لفهم القيمة التي يجلبها هذا الصمام لعملياتك الصناعية بشكل كامل، من الضروري فحص أبعاده الهندسية الأساسية. وقد تم تحسين كل جانب من جوانب تصميمه لحل التحديات المحددة التي تواجهها مرافق معالجة السوائل الحديثة.
يؤدي استخدام جسم مطروق عالي القوة إلى رفع هذا الصمام إلى ما هو أبعد من البدائل التقليدية المصبوبة. تعمل عملية الحدادة على محاذاة البنية الحبيبية للمعدن، مما يؤدي إلى كثافة استثنائية وقوة ميكانيكية فائقة وطول عمر متميز. يمكّنك هذا البناء القوي، المتوفر في كل من الفولاذ الكربوني والفولاذ المقاوم للصدأ، من تحديد التشكيل المعدني الدقيق المطلوب لمكافحة البيئات المسببة للتآكل المحددة ومتطلبات الضغط العالي، مما يؤدي في النهاية إلى إطالة دورة حياة أصول خطوط الأنابيب الخاصة بك.
يكمن جوهر قدرتها على منع التسرب في التصميم المتقدم للحلقات الثلاثة. يضمن هذا التكوين الفريد إغلاقًا آمنًا ومحكمًا بين القرص والمقعد، مما يشكل حاجزًا لا يمكن اختراقه ضد التدفق الخلفي. قبل مغادرة المنشأة، تخضع كل وحدة للتحقق الصارم، بما في ذلك اختبار غلاف PN 1.5 مرة واختبار إحكام مقعد PN 1.1 مرة. يضمن هذا النهج الصارم لمراقبة الجودة موثوقية الختم المطلقة في ظل الضغوط التشغيلية الأكثر تطلبًا.
تم تصميم هذا الصمام بآلية تأرجح قرص واحد من نوع الساندويتش/الرقاقة، ويتميز ببصمة مدمجة بشكل لا يصدق. حجمها المنخفض وطبيعتها خفيفة الوزن تجعل من السهل التعامل معها وتركيبها بشكل ملحوظ، مما يقلل بشكل كبير من ساعات العمل ومتطلبات معدات الرفع الثقيلة. من خلال توفير مساحة قيمة لخطوط الأنابيب، فهو بمثابة حل اقتصادي وعملي للغاية لمنع التدفق العكسي مما يقلل من تكاليف التثبيت الأولي وتكاليف الصيانة على المدى الطويل.
نادرًا ما تعمل العمليات الصناعية في ظروف لطيفة، ولهذا السبب تم تصميم هذا الصمام لتحقيق القدرة القصوى على التكيف. فهو يتعامل بسلاسة مع التقلبات الشديدة في درجات الحرارة، ويعمل بشكل موثوق من -29 درجة مئوية إلى +425 درجة مئوية في الفولاذ الكربوني، ومن -196 درجة مئوية إلى +455 درجة مئوية في الفولاذ المقاوم للصدأ. تم تصنيفه للضغط الاسمي من الفئة 150LB، وهو يعالج بكفاءة مجموعة متنوعة من الوسائط، بما في ذلك الماء والبخار عالي الحرارة والزيوت المتطايرة والغازات والمواد المحايدة المختلفة دون المساس بالأداء.
إن عملية الفتح والإغلاق السلسة والموثوقة للقرص المتأرجح تجعله مكونًا لا غنى عنه للأنظمة التي تتطلب منعًا صارمًا للتدفق العكسي. يتيح تصميمه متعدد الاستخدامات التكامل السلس عبر مجموعة واسعة من القطاعات. سواء تم نشرها في شبكات إمدادات المياه البلدية، أو محطات معالجة مياه الصرف الصحي القوية، أو مصافي البتروكيماويات المعقدة، أو أنظمة الصرف الصناعية العامة، فإنها توفر باستمرار تحكمًا مستقرًا في السوائل.
يعد التوافق العالمي أمرًا بالغ الأهمية للمشتريات واسعة النطاق وتوحيد المرافق. تم تصنيع هذا الصمام بدقة ليتوافق مع المعايير الدولية الرئيسية، بما في ذلك API، ANSI، DIN، وJIS. يضمن هذا التوحيد الشامل توصيلات شفة خالية من العيوب ومطابقة الأبعاد مع البنية التحتية العالمية الحالية لخطوط الأنابيب، مما يوفر للمشترين الدوليين حلاً صناعيًا طويل الأمد للتحكم في السوائل يمكنهم الوثوق به ضمنيًا.
يتطلب تحديد مصادر المكونات الصناعية المهمة شريكًا يفهم التوازن المعقد بين الجودة التي لا هوادة فيها وقابلية التوسع في الحجم والدقة التقنية. باعتبارنا مصنعًا متخصصًا وموردًا عالميًا، فإننا نقوم بأكثر من مجرد إنتاج الصمامات؛ نحن نصمم الموثوقية في كل هيكل فولاذي مزور يغادر خطوط الإنتاج لدينا. إن التزامنا بالتميز في مجال المعادن وبروتوكولات الاختبار الصارمة يضمن بقاء عملياتك آمنة وفعالة ودون انقطاع.
ميزة المصنع المباشر: من خلال التحكم في عملية الحدادة والتصنيع والتجميع بأكملها، فإننا نزيل هوامش الربح الوسيطة، ونقدم لك أسعارًا تنافسية للغاية للمشتريات بكميات كبيرة دون التضحية بأونصة من الجودة.
ضمان الجودة الصارم: يخضع كل صمام لاختبارات هيدروستاتيكية وهوائية شاملة، مما يضمن أن سلامة الغلاف والمقعد تتجاوز معايير الصناعة قبل تعبئتها للشحن.
الدعم الهندسي المتقدم: يتوفر فريقنا من خبراء التحكم في السوائل للمساعدة في تحديد الحجم الفني واختيار المواد والطلبات الهندسية المخصصة، مما يضمن أن الصمام الذي تتلقاه يتطابق تمامًا مع معلمات التشغيل المحددة الخاصة بك.
سلسلة توريد قوية: من خلال جدولة الإنتاج المُحسّنة والإدارة الشاملة للمخزون، نضمن فترات زمنية موثوقة، مما يضمن بقاء عمليات ترقيات المرافق الهامة وعمليات الصيانة في الموعد المحدد بدقة.
لمساعدة عملائنا الصناعيين وشركائنا الهندسيين في اتخاذ قرارات شراء مستنيرة، قمنا بتجميع الاستفسارات الفنية الأكثر شيوعًا فيما يتعلق بصمامات فحص الساندويتش المزورة. قم بمراجعة التفاصيل أدناه لفهم كيفية دمج هذا المكون في أنظمة التحكم في السوائل المحددة لديك.
ما الذي يجعل الجسم المطروق متفوقًا على الجسم المصبوب لصمام الفحص هذا؟
يُخضع التشكيل الفولاذ لضغط حراري وميكانيكي هائل، مما يؤدي إلى محاذاة بنية الحبوب والقضاء على المسامية أو الفراغات الداخلية. وينتج عن ذلك قوة شد أعلى بكثير ومقاومة للتعب، مما يسمح للصمام بتحمل ارتفاعات الضغط الشديدة ودرجات الحرارة القصوى دون التعرض لخطر التشققات الدقيقة المرتبطة غالبًا بالمواد المصبوبة.
كيف يعمل تصميم الحلقات الثلاثة على تحسين أداء الختم؟
يمكن أن تسمح المقاعد التقليدية المصنوعة من المعدن إلى المعدن بتسرب بسيط، خاصة في ظل فروق الضغط المنخفض. يؤدي دمج ثلاث حلقات دائرية مطاطية مصممة بدقة إلى إنشاء حاجز زائد وقابل للضغط. عندما ينغلق القرص، تتشوه هذه الحلقات قليلاً لملء أي عيوب مجهرية على سطح الجلوس، مما يضمن إحكام الفقاعات وعدم التسرب حتى في بيئات الضغط المتقلبة.
هل يمكن لهذا الصمام التعامل مع التطبيقات المبردة؟
نعم، عندما يتم تحديد ذلك مع هيكل الفولاذ المقاوم للصدأ. تم تصميم طراز الفولاذ المقاوم للصدأ بطريقة معدنية للحفاظ على صلابته الهيكلية ومقاومة التقصف عند درجات حرارة منخفضة للغاية، والعمل بأمان حتى -196 درجة مئوية. وهذا يجعلها مناسبة للغاية للغاز الطبيعي المسال (LNG) ومعالجة السوائل المبردة الأخرى.
ما هي ميزة نوع اتصال الساندويتش/الرقاقة؟
يتميز تصميم الساندويتش أو الويفر بأبعاد وجهًا لوجه قصيرة جدًا. بدلاً من أن يكون له حواف ضخمة خاصة به، يتم تثبيت الصمام بشكل آمن بين حواف الأنابيب الموجودة باستخدام مسامير طويلة. يؤدي هذا إلى تقليل الوزن الإجمالي والبصمة المكانية للتركيب بشكل كبير، مما يجعله مثاليًا لمعارض الأنابيب الضيقة وتقليل الحمل الهيكلي على دعامات خطوط الأنابيب.
كيف يمكنني التحقق مما إذا كان هذا الصمام يناسب معايير خطوط الأنابيب الحالية الخاصة بي؟
يتم تصنيع صمامات فحص الساندويتش الخاصة بنا لتكون متوافقة عالميًا. يتم تصنيع القطر الخارجي وأوجه الختم لتتماشى بشكل مثالي مع معايير الفلنجات العالمية الرئيسية، بما في ذلك API، وANSI، وDIN، وJIS. يمكنك الرجوع إلى مخططاتنا الشاملة للأبعاد لتأكيد المحاذاة الدقيقة لدوائر الترباس والتحجيم وجهًا لوجه لجدول الأنابيب المحدد الخاص بك.
هل يتسبب تصميم القرص الواحد في انخفاض كبير في الضغط؟
لا، القرص المفرد مُصمم بشكل هيدروديناميكي ومعلق على مفصل منخفض الاحتكاك. فهو يتطلب الحد الأدنى من ضغط التشقق للتأرجح بشكل كامل، مما يسمح للوسائط بالتدفق عبر منفذ كبير دون عائق. تعمل هذه الهندسة الداخلية المبسطة على تقليل الاضطراب وتضمن انخفاضًا منخفضًا جدًا في الضغط عبر الصمام أثناء التدفق الأمامي الطبيعي.
