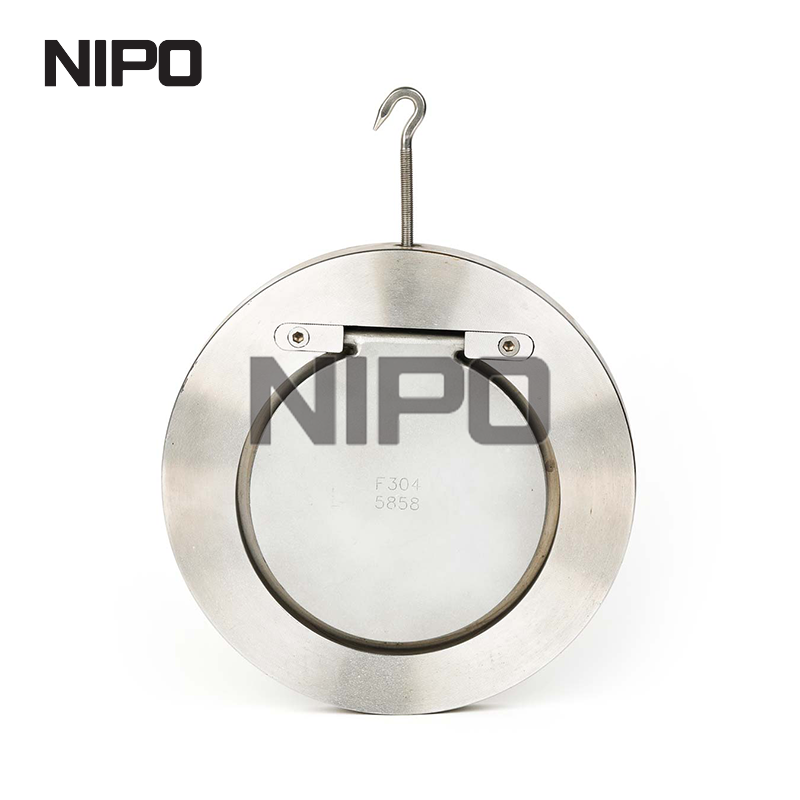

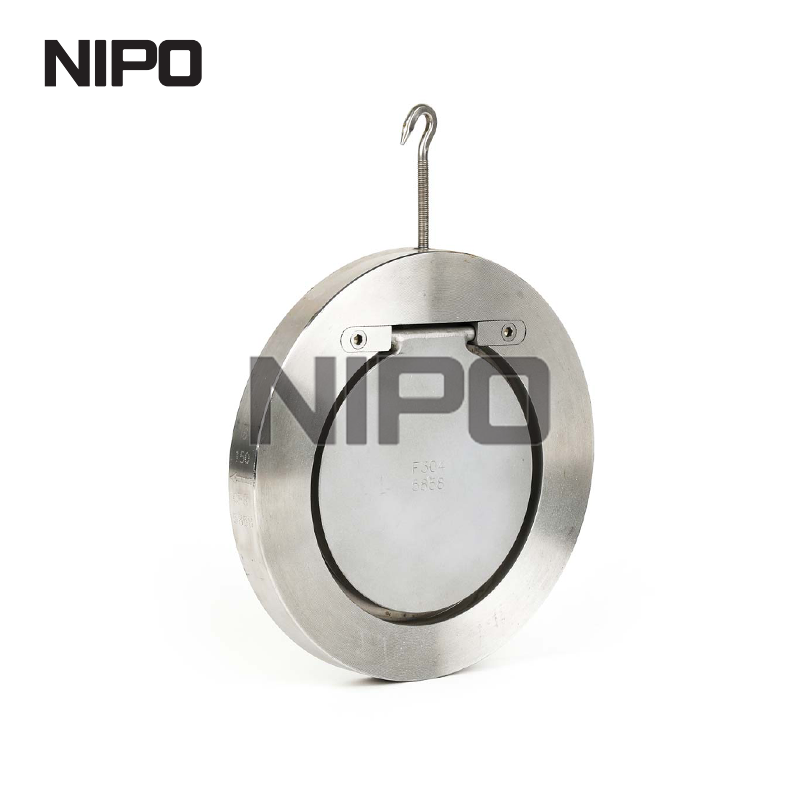

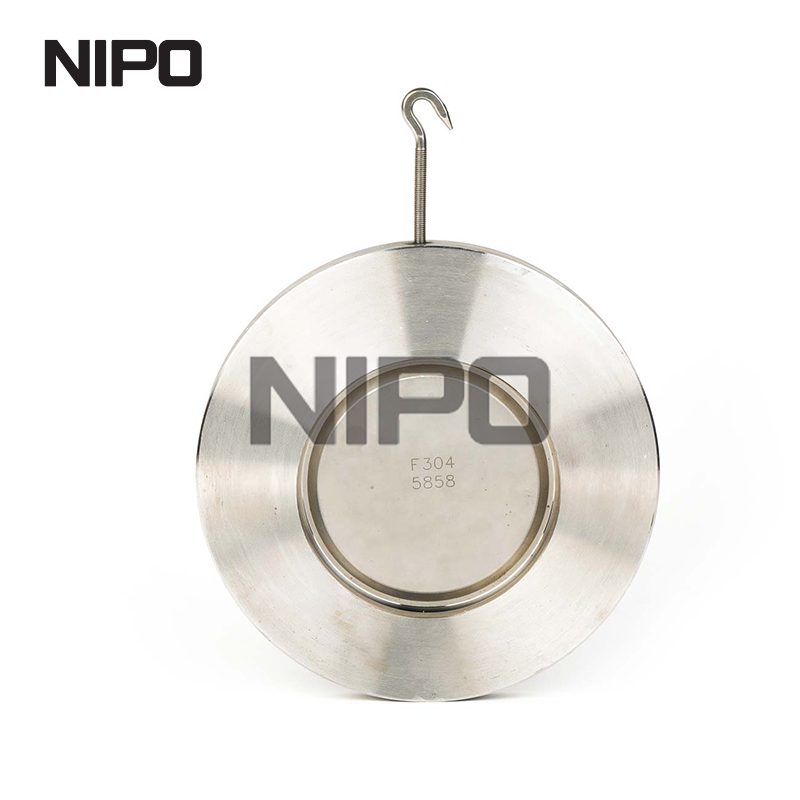

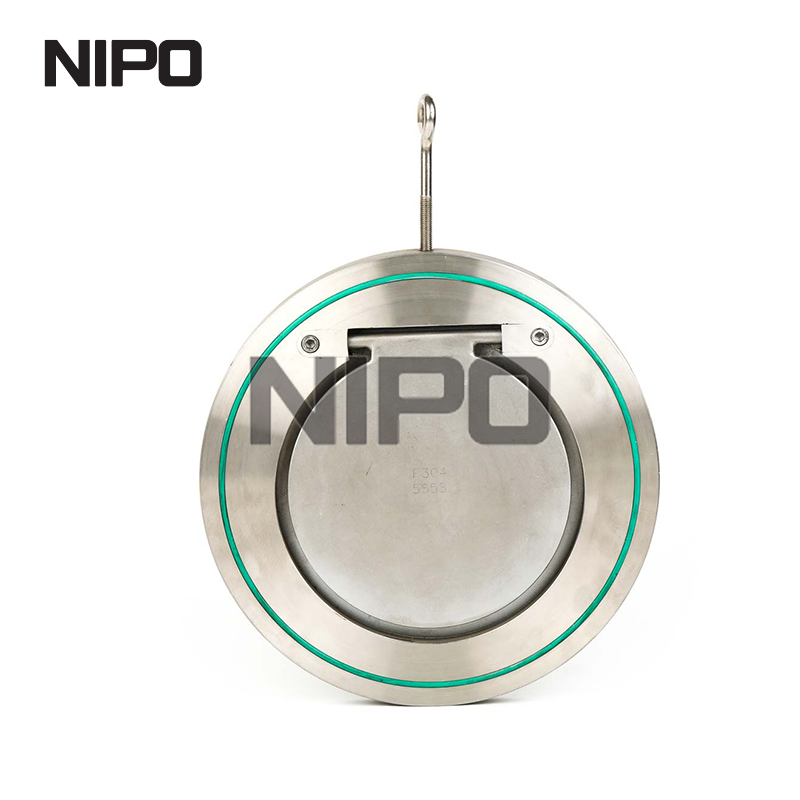

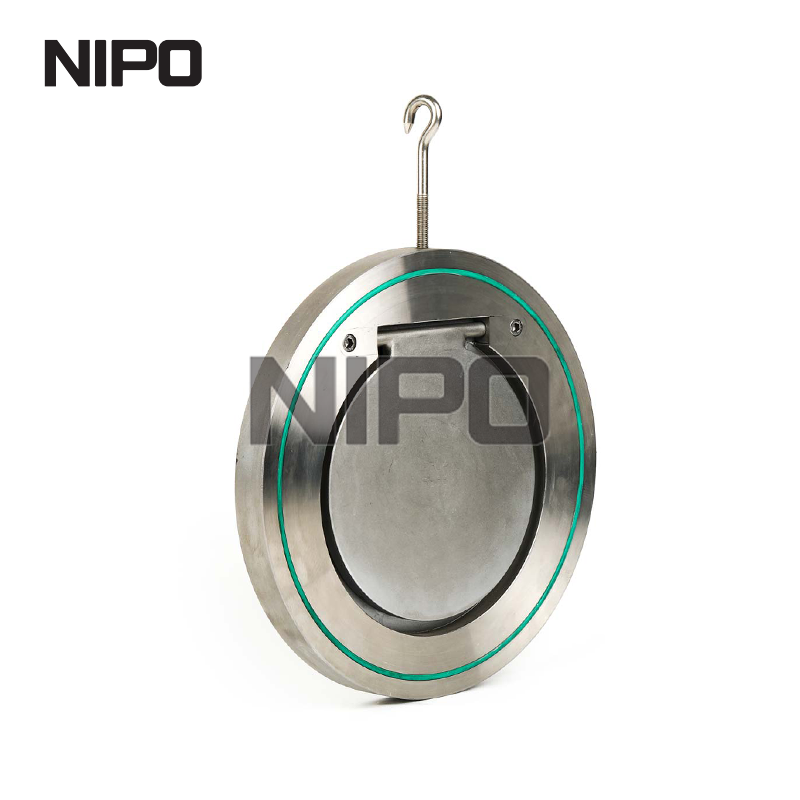

صمام فحص التأرجح ذو القرص الواحد H74 مع غطاء محكم الغلق

صمام فحص التأرجح ذو القرص الواحد H74 مع غطاء محكم الغلق

• نطاق الحجم: 2 بوصة إلى 54 بوصة (DN50 - DN1500)

• تصنيف الضغط: فئة 150 رطل إلى 2500 رطل

• خيارات الختم: محكم الغلق (معدن) أو مطاط مرن

• المواد الأساسية: الفولاذ المصبوب، الفولاذ المقاوم للصدأ، Hastelloy C، وأكثر من ذلك

• الشهادات: API 6D، CE، ISO9001

يمثل صمام فحص التأرجح ذو القرص الواحد H74 قمة هندسة التحكم في السوائل، وقد تم تصميمه بدقة لحماية البنية التحتية الأكثر أهمية لخطوط الأنابيب لديك. عندما تتعامل مع الهيكل الفولاذي المصبوب للخدمة الشاقة، فإن الوزن الكبير واللمسة النهائية المطلية بالإيبوكسي التي لا تشوبها شائبة تنقل على الفور إحساسًا عميقًا بالمتانة الصناعية. تم تصميم أسطح الختم المعدنية أو المطاطية الناعمة والمُشكَّلة بدقة لتغلق بإجراء مطمئن ونهائي، مما يؤدي إلى إسكات الضوضاء المزعجة الناتجة عن انعكاس السوائل بشكل فعال وتخفيف موجات الصدمات المدمرة للمطرقة المائية بقوة. تم تحسين كل محيط داخلي لآلية التأرجح ذات القرص الواحد هيدروديناميكيًا لتقليل مقاومة التدفق، مما يضمن أن الوسائط الخاصة بك - سواء كانت غازًا بتروكيميائيًا متطايرًا، أو ملاطًا صناعيًا كاشطًا، أو بخارًا عالي الضغط - تنزلق عبر شبكة الأنابيب مع الحد الأدنى المطلق من انخفاض الضغط. يضمن هذا البناء القوي أداءً ثابتًا وثابتًا، والحفاظ على سلامة التدفق أحادي الاتجاه المطلق حتى عند تعرضه لتقلبات درجات الحرارة البيئية والتشغيلية الشديدة، والتي تتراوح من درجة حرارة متجمدة تبلغ -196 درجة مئوية إلى درجة حرارة حارقة تصل إلى 540 درجة مئوية. من خلال دمج هذا الصمام المصمم ببراعة في شبكتك، فإنك لا تقوم فقط بتثبيت مكون قياسي؛ أنت تقوم بتحصين العملية بأكملها بحاجز ميكانيكي آمن من العطل يقلل بشكل كبير من وقت توقف الصيانة، ويمنع الأعطال الكارثية للمعدات، ويزيد من الموثوقية العامة لأنظمة معالجة السوائل لديك.

الميزات الرئيسية ويسلط الضوء

تم تصميم صمام فحص الرقاقة هذا لتحقيق أداء لا مثيل له، وهو يدمج المبادئ الميكانيكية المتقدمة لتوفير أمان تشغيلي فائق عبر شبكات السوائل المعقدة. يعطي التصميم الذكي الأولوية لكل من سهولة التركيب والاستقرار الميكانيكي على المدى الطويل، مما يضمن أن أنظمة إدارة السوائل لديك تعمل بأعلى كفاءة دون الحاجة المستمرة للتدخل أو الإصلاح.

• ملف تعريف رفيع للغاية: يعمل تصميم الرقاقة المدمج على تقليل البصمة المكانية بشكل كبير، مما يسمح بالتكامل السلس في تخطيطات خطوط الأنابيب المقيدة بإحكام حيث لا يمكن للصمامات ذات الحواف التقليدية أن تتناسب ببساطة.

• ديناميكيات التدفق الاستثنائية: يعمل التجويف الداخلي الانسيابي على تقليل الاضطراب والسحب، مما يترجم مباشرة إلى انخفاض استهلاك الطاقة لمضخاتك وإنتاجية مستدامة عالية السرعة.

• خيارات إغلاق متعددة الاستخدامات: اختر بين الأختام الصلبة من المعدن إلى المعدن المغطاة بدقة للبيئات الكاشطة ذات درجة الحرارة العالية أو الأختام المطاطية المرنة للإغلاق المحكم المطلق للفقاعات في تطبيقات السوائل القياسية.

• دفاع قوي ضد التآكل: يعمل طلاء الإيبوكسي الداخلي والخارجي الشامل كدرع لا يمكن اختراقه ضد الوسائط الكاوية العدوانية، والرطوبة العالية، والظروف الجوية القاسية.

• آلية الإغلاق السريع: يستجيب القرص الفردي المتوازن بعناية على الفور لتباطؤ التدفق، مما يمنع تراكم السرعة العكسية ويحمي الآلات الحساسة للمنبع من التلف.

التصميم الهيكلي وكفاءة المساحة

تواجه المنشآت الصناعية الحديثة في كثير من الأحيان قيودًا مكانية شديدة، مما يجعل البصمة المادية لمكونات خطوط الأنابيب اعتبارًا هندسيًا بالغ الأهمية أثناء تصميم النظام وترقيته. يعالج طراز H74 هذا التحدي وجهاً لوجه من خلال بنيته المحسنة للغاية على شكل رقاقة، مما يقلل بشكل كبير من البعد وجهاً لوجه والوزن الإجمالي للتجميع مقارنة بصمامات فحص التأرجح التقليدية.

• تخفيض الوزن بشكل كبير: من خلال التخلص من الفلنجات التقليدية الضخمة، يتم تقليل الوزن الإجمالي للصمام، مما يقلل الضغط الهيكلي على دعامات خطوط الأنابيب ويبسط التعامل أثناء التثبيت.

• التوافق مع الأماكن المحصورة: الطول الهيكلي القصير للغاية يجعله الخيار الأمثل لتعديل الأنظمة الحالية، أو التنقل في صالات الأنابيب المعقدة، أو تصميم معدات مدمجة محمولة على انزلاق.

• قرص واحد متكامل: يعمل التصميم الانسيابي للقرص أحادي الفص على تقليل عدد الأجزاء المتحركة الداخلية بشكل كبير، مما يقلل بشكل طبيعي من احتمالية التشويش الميكانيكي، أو تآكل الاحتكاك، أو الفشل بمرور الوقت.

• الوصول إلى الصيانة المبسطة: يسمح التصميم البسيط والمثبت بين الشفاه بالفحص والخدمة السريعة، مما يقلل بشكل كبير من وقت التوقف عن العمل ونفقات العمالة.

التحكم في السوائل والأداء الديناميكي

يكمن المقياس الحقيقي لصمام الفحص الصناعي في قدرته على إدارة ديناميكيات السوائل بشكل آمن دون إعاقة إنتاجية النظام بشكل عام. تمت معايرة هذا الصمام بدقة لتوفير مقاومة تدفق منخفضة بشكل استثنائي، مما يضمن الحفاظ على انخفاض الضغط عند الحد الأدنى المطلق مع الحفاظ على بروتوكولات صارمة لمنع التدفق العكسي لحماية استثماراتك.

• مسار التدفق الأمثل: تم تصميم الهندسة الداخلية خصيصًا لتوجيه السائل بسلاسة عبر القرص، مما يزيد من كفاءة الطاقة عبر شبكة الأنابيب بأكملها ويقلل تكاليف التشغيل.

• تخفيف تأثير المطرقة المائية: يمكن تعزيز آلية التأرجح عالية الاستجابة بزنبرك رجوع عالي التحمل، مما يؤدي إلى تسريع معدل الإغلاق لتحييد ارتفاعات الضغط المدمرة قبل أن تنتشر عبر الأنابيب.

• ضمان التدفق العكسي صفر: يضمن الجلوس الفوري عند توقف التدفق أن تظل الوسائط القيمة لديك أحادية الاتجاه بشكل صارم، مما يحمي المضخات والضواغط الأساسية من التلوث أو الصدمات الميكانيكية.

• التخميد الصوتي: تعمل المحاذاة الدقيقة للقرص والمقعد على تقليل أصوات القرقعة القاسية المرتبطة عادةً بإغلاق الصمام، مما يساهم في بيئة تشغيل أكثر أمانًا وهدوءًا وامتثالًا.

اختيار المواد وموثوقية الختم

تعد سلامة المواد الأساس المطلق لعزل السوائل بشكل موثوق، خاصة عند التعامل مع الوسائط الخطرة أو شديدة التآكل أو شديدة الحرارة. نحن نستخدم فقط المركبات المعدنية عالية الجودة لبناء أجسام الصمامات والزخارف الداخلية التي تتحمل البيئات الصناعية الأكثر قسوة دون المساس بصلابتها الهيكلية أو قدرات الختم.

• خيارات السبائك المتميزة: متوفرة في مجموعة شاملة من المواد بما في ذلك WCB، وCF8، وCF3، وGR4A، وHastelloy C، وF304، وF316، وA105 لتتوافق بشكل مثالي مع متطلبات التوافق الكيميائي والضغط المحددة.

• المرونة المبردة إلى الحرارة العالية: تم تصميمها لتقديم أداء لا تشوبه شائبة عبر تدرج مذهل في درجات الحرارة، بدءًا من التطبيقات المبردة الصعبة عند -196 درجة مئوية إلى أنظمة العادم والبخار عالية الحرارة التي تصل إلى 540 درجة مئوية.

• متانة محكمة الغلق: يوفر تكوين المقاعد من المعدن إلى المعدن مقاومة لا مثيل لها للخدش والتآكل والتآكل عند التعرض لتيارات السوائل الثقيلة أو شديدة الكشط.

• دقة محكمة الغلق: بالنسبة للتطبيقات التي تتطلب تفاوتًا في عدم التسرب، توفر خيارات الختم المطاطي المتميز حاجزًا لا يمكن اختراقه ضد الماء والزيت والوسائط الغازية، مما يضمن عزل الخط بالكامل.

الامتثال الصناعة ومراقبة الجودة

الثقة في المعدات الصناعية مبنية على أساس متين من الاختبارات الصارمة والالتزام الثابت بالمعايير الهندسية العالمية. يخضع كل صمام يغادر منشأة التصنيع لدينا لبطارية من بروتوكولات ضمان الجودة الشاملة، مما يضمن أداءه تمامًا كما هو محدد في ظل الظروف الميدانية الأكثر تطلبًا.

• محاذاة المعايير العالمية: تم تصميمها وتصنيعها بدقة بما يتوافق بشكل صارم مع مواصفات API 594 وANSI B16.10، مما يضمن التوافق العالمي والأداء المتوقع عبر المشاريع الدولية.

• الشهادات الموثوقة: نحمل بكل فخر شهادات API 6D وCE وISO9001، وهي بمثابة شهادة يمكن التحقق منها على سعينا الدؤوب لتحقيق التميز في التصنيع وإدارة الجودة التنظيمية.

• اختبار الضغط الشامل: يخضع للاختبار الهيدروستاتيكي والهوائي بنسبة 100% وفقًا لبروتوكولات API 598، والتحقق من سلامة الهيكل وإحكام المقعد المطلق قبل الإرسال.

• قدرة تحمل دورة الحياة: يضمن الاختبار الدوري المتقدم أن آلية التأرجح الداخلية ستتحمل آلاف الدورات التشغيلية دون أن تتدهور، مما يوفر عائدًا طويل الأجل يمكن التحقق منه على استثمار البنية التحتية لديك.

تطبيقات الصناعة والتخصيص

لا يوجد مشروعان صناعيان متشابهان تمامًا، ولهذا السبب تعد القدرة على التكيف مبدأ أساسيًا في فلسفة التصنيع لدينا. يعمل صمام عدم الرجوع متعدد الاستخدامات هذا كعنصر حاسم عبر مصفوفة متنوعة من الصناعات العالمية، مدعومًا بقدرتنا القوية على تخصيص المنتج وفقًا لمواصفاتك البيئية والأبعاد والتشغيلية الدقيقة.

• النشر على نطاق واسع في القطاع: نجاح تشغيلي مثبت في قطاعات المعادن والصناعات الخفيفة وتوليد الطاقة الكهربائية وتكرير البتروكيماويات ومعالجة المياه البلدية.

• قدرات تصنيع المعدات الأصلية وتصنيع التصميم الشخصي: نحن نقدم خدمات تصنيع العلامات الخاصة الشاملة والتصميم المخصص لدمج صماماتنا عالية الأداء بسلاسة في حزم المعدات الخاصة بك.

• معايير الحافة المخصصة: تم تصنيعها بدقة لاستيعاب مجموعة واسعة من معايير الاتصال الدولية، بما في ذلك الشفاه القياسية ANSI B16.5، وANSI B16.47، وBS، وDIN، وJIS.

• الطلاءات الواقية المتخصصة: بالإضافة إلى الإيبوكسي القياسي، نقدم معالجات أسطح مخصصة مصممة لمكافحة الأجواء المسببة للتآكل أو البيئات الحمضية أو الملوحة البحرية الشديدة.

سلسلة التوريد وخدمة ما بعد البيع

يجب أن يكون المنتج المتفوق مدعومًا بشبكة توصيل ودعم قوية بنفس القدر. باعتبارنا شركة مصنعة متخصصة، فإننا ندرك أن الجداول الزمنية للمشروع أمر بالغ الأهمية، وقد قمنا بتحسين سلسلة التوريد بأكملها لدينا لضمان حصولك على المكونات الحيوية الخاصة بك في الوقت والمكان الذي تحتاج إليها بالضبط، دون احتكاك لوجستي أو تأخير غير متوقع.

• الإنتاج بكميات كبيرة: الاستفادة من منشأة تصنيع متقدمة بقدرة إنتاجية مثبتة تصل إلى 5000 قطعة سنويًا، وتلبية متطلبات المشاريع واسعة النطاق وعقود التوريد المستمرة بسهولة.

• فترات زمنية يمكن التنبؤ بها: تضمن إدارة المخزون والإنتاج المبسطة فترة تسليم موثوقة تتراوح من 20 إلى 45 يومًا، اعتمادًا صارمًا على كميات الطلب المحددة ومتطلبات المواد.

• النقل العالمي الآمن: يتم تأمين كل صمام بدقة داخل أغلفة خشبية قياسية للتصدير، ومصممة هندسيًا لامتصاص صدمات النقل ومنع التعرض للبيئة أثناء الشحن الدولي لمسافات طويلة.

• الدعم الفني الشامل: يقدم فريقنا الهندسي المتخصص مساعدة مستمرة لما بعد البيع، بدءًا من إرشادات التثبيت الأولية وحتى استكشاف أخطاء الصيانة وإصلاحها على المدى الطويل، مما يضمن استمرارية التشغيل لديك.

لماذا تختارنا؟

إن اختيار شريك التصنيع المناسب لا يقل أهمية عن اختيار الصمام المناسب. نحن نجلب عقودًا من الخبرة المعدنية المتخصصة وهندسة التحكم في السوائل إلى كل شراكة، ولا نعمل كمورد فحسب، بل كامتداد مخصص لفرق المشتريات والهندسة لديك بهدف تحقيق أقصى قدر من النجاح لمشروعك.

• ميزة المصنع المباشر: من خلال التوريد مباشرة من منشأتنا الحديثة في الصين، يمكنك تجاوز هوامش الربح الوسيطة، وتأمين مراقبة الجودة المتميزة عند نقاط أسعار تنافسية للغاية.

• إمكانية تتبع المواد بشكل لا هوادة فيه: نحن نحافظ على التوثيق والاختبار الصارم لجميع المواد الخام، مما يوفر الشفافية الكاملة وراحة البال فيما يتعلق بالتركيب المعدني للصمامات الخاصة بك.

• الاستجابة السريعة: يضمن مديرو المشاريع المتفانون لدينا التواصل السريع، وتوفير الرسومات الفنية التفصيلية، وعروض الأسعار السريعة، وتحديثات الإنتاج في الوقت الفعلي للحفاظ على تخطيطك في المسار الصحيح.

• سجل حافل عالمي مثبت: موثوق به من قبل كبار مطوري البنية التحتية ومقاولي EPC والمشغلين الصناعيين في جميع أنحاء العالم لتقديم حلول التحكم في السوائل المهمة التي تصمد باستمرار أمام اختبار الزمن.

التعليمات

لمساعدة فرق الهندسة والمشتريات لديك في اتخاذ قرار مستنير، قمنا بتجميع الإجابات على الاستفسارات الفنية الأكثر شيوعًا فيما يتعلق بصمام فحص التأرجح ذو القرص الواحد H74.

ما هي الميزة الأساسية للتوصيل على شكل رقاقة مقارنة بصمامات الفحص التقليدية ذات الحواف؟

يقلل تصميم الرقاقة بشكل كبير من البعد وجهاً لوجه والوزن الإجمالي للصمام. وهذا يجعلها مفيدة للغاية للمنشآت التي تكون فيها المساحة محدودة للغاية. علاوة على ذلك، فهو يساعد على تقليل الحمل الهيكلي على نظام الأنابيب والدعامات، كل ذلك مع الحفاظ على قدرات قوية لاحتواء الضغط تصل إلى فئة 2500 رطل.

هل يمكن للمقاعد المعدنية محكمة الغلق التعامل مع السوائل ذات الجسيمات العالية؟

نعم، تم تصميم خيار الختم الصلب من المعدن إلى المعدن خصيصًا للوسائط الكاشطة وعالية الحرارة. تقاوم أسطح الجلوس الصلبة الخدش والخدش والخدش الذي من شأنه أن يدمر بسرعة الأختام المطاطية الناعمة، مما يضمن إغلاقًا موثوقًا وطويل الأمد حتى في تطبيقات الملاط البتروكيماوية أو المعدنية الصعبة.

كيف يعمل الصمام في البيئات المبردة، مثل معالجة الغاز الطبيعي المسال؟

عندما يتم تصنيع الصمام من مواد مناسبة مثل CF8 أو سبائك معينة من الفولاذ المقاوم للصدأ المبردة، يمكن للصمام أن يعمل بأمان وفعالية في درجات حرارة منخفضة تصل إلى -196 درجة مئوية. يتم اختيار الخلوصات الداخلية ومواد الجلوس بعناية لمنع الارتباط الحراري والحفاظ على سلامة الختم المطلقة في ظل الظروف شديدة البرودة.

ما هي المعايير المحددة التي تلتزم بها إجراءات الفحص والاختبار الخاصة بك؟

يخضع كل صمام لاختبارات فحص نهائية صارمة وفقًا لمعايير API 598 وAPI 6D. يتضمن ذلك اختبار الغلاف الهيدروستاتيكي عالي الضغط للتحقق من السلامة الهيكلية، بالإضافة إلى اختبارات تسرب المقعد الدقيقة لضمان أن المنتج يوفر أداءً خاليًا من التسرب قبل الموافقة على تصديره عالميًا.

هل من الممكن تخصيص الطلاءات الداخلية والخارجية للتطبيقات البحرية شديدة التآكل؟

قطعاً. في حين أن عروضنا القياسية تشتمل على طلاء إيبوكسي داخلي وخارجي عالي التحمل، فإن منشأة التصنيع لدينا مجهزة بالكامل لتطبيق طلاءات متخصصة من الدرجة البحرية أو PTFE أو غيرها من الطلاءات المقاومة للمواد الكيميائية والمصممة وفقًا لمواصفاتك البيئية الدقيقة لزيادة العمر التشغيلي للصمام إلى أقصى حد في الظروف المالحة أو الحمضية.

'
