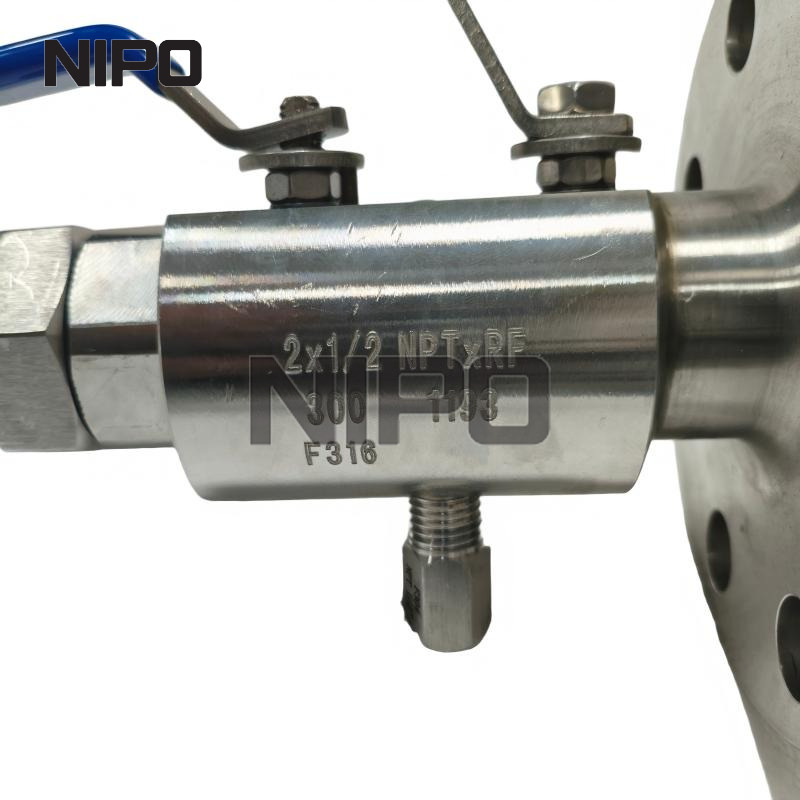

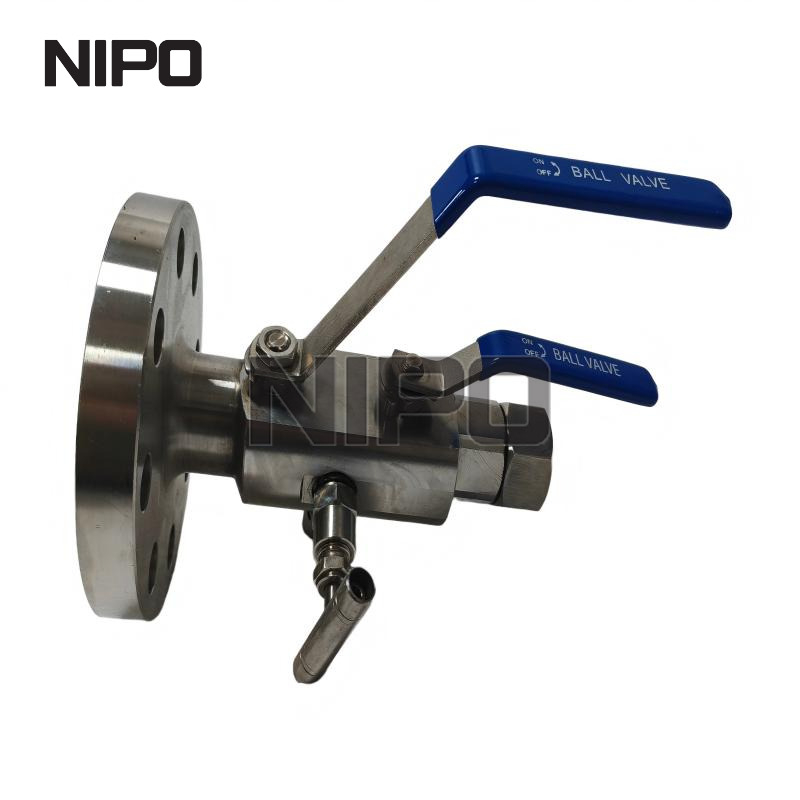

كتلة مزدوجة متكاملة من DBB وصمام كروي ينزف | أداة من الفولاذ المقاوم للصدأ ذات شفة إلى خيط، صمام DBB

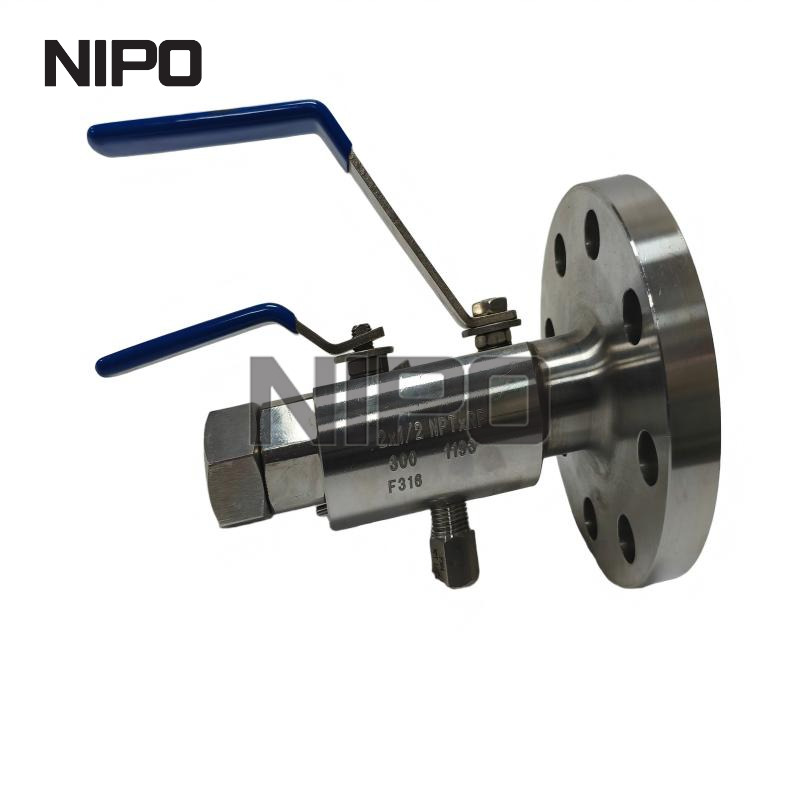

نظرة عامة على المنتج:

يجمع الصمام الكروي ذو الكتلة المزدوجة والتسييل المتكامل (DBB) بين صمامين كرويين عازلين بالإضافة إلى صمام إبرة تسييل واحد داخل وحدة جسم واحدة مطروقة. يتم استخدام صمام DBB ذي الحواف إلى الخيط على نطاق واسع لأخذ عينات الأجهزة وعزل مرسل الضغط وصيانة خطوط الأنابيب في صناعات النفط والغاز والبتروكيماويات والكيماويات والطاقة.

ميزات المنتج:

المواد المتاحة:

• الجسم: SS304، SS316، SS316L

• الكرة والساق: الفولاذ المقاوم للصدأ

• المقعد: PTFE / R‑PTFE

• المقبض: فولاذ كربوني مع طلاء أزرق

نطاق التطبيق:

• إنتاج النفط والغاز

• مصنع البتروكيماويات

• صناعة المعالجة الكيميائية

• نظام أدوات محطة توليد الكهرباء

• نظام أخذ العينات من خطوط الأنابيب

• جهاز إرسال الضغط وعزل المقياس

كيف يعمل صمام DBB المتكامل؟

صمام DBB المتكامل (الكتلة المزدوجة والتسييل المتكامل) : اثنان من الأختام المستقلة + منفذ التسييل المدمج، جميعها مُصنعة داخل جسم صمام واحد مزور ، لتحل محل التجميع الميداني التقليدي المكون من صمامين منفصلين بالإضافة إلى صمام التسييلAthena SR..

الهيكل الأساسي

1. جسم واحد متكامل مزور : لا توجد وصلات شفة متوسطة ← عدد أقل من نقاط التسرب الخارجية

2. حاجزان مانعان للتسرب مستقلان : المقعد العلوي/المقعد السفلي (مقاعد زنبركية لمرتكز الدوران من النوع DBB)

3. التجويف المتوسط : مساحة مغلقة بين مقعدي الختم

4. صمام/منفذ النزيف المتكامل : يتصل مباشرة بالتجويف المتوسط، وعادةً ما يكون عبارة عن إبرة صغيرة أو صمام كروي على جانب/أسفل الجسم

مبدأ العمل

① الكتلة المزدوجة (وضع العزل)

عندما يكون الصمام مغلقًا بالكامل:

• يشكل المقعد العلوي أول حاجز مانع للتسرب يحتوي على الضغط ، مما يمنع سائل المعالجة الوارد.

• يشكل المقعد السفلي حاجز الختم المستقل الثاني.

• حتى إذا تعرض أحد المقاعد لتسرب بسيط أو تلف، فإن المقعد الثاني لا يزال يوفر سلامة العزل.

• يتم تشكيل تجويف متوسط ​​محصور بين المقعدين.

② النزيف (خطوة التحقق من التهوية والتسرب)

افتح صمام النزيف المدمج:

• يقوم بتهوية/تصريف الضغط المحصور والوسائط المتبقية داخل التجويف المتوسط.

• إذا خرج السائل أو الضغط بشكل مستمر من منفذ النزيف، فهذا يثبت أن الختم المنبع يتسرب.

• إذا أظهر منفذ التسييل ضغطًا صفرًا، يؤكد المشغلون على العزل المزدوج الموثوق به قبل إجراء الصيانة النهائية أو أخذ العينات أو عمل الأجهزة.

③ الخدمة العادية (الصمام مفتوح)

يتم رفع كلا مقعدي الغلق بعيدًا، ويتدفق السائل مباشرة عبر الصمام، ويظل منفذ التصريف مغلقًا.

تعريف API 6D: صمام DBB هو صمام واحد ذو سطحين للجلوس يوفر، في الوضع المغلق، مانعًا للضغط من كلا الطرفين، مع توفير إمكانية نزف التجويف بين المقاعد.
