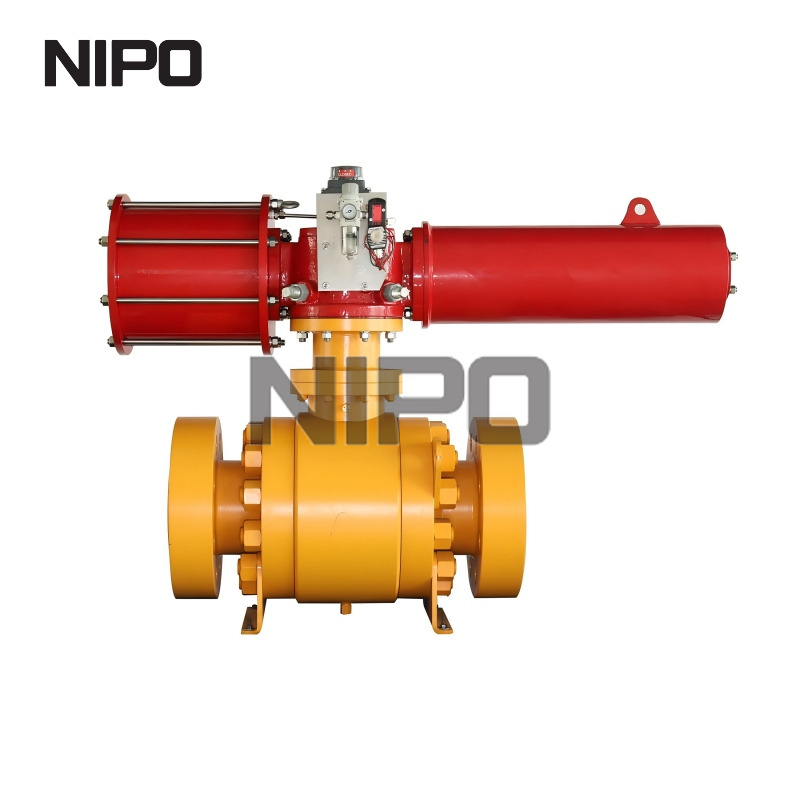

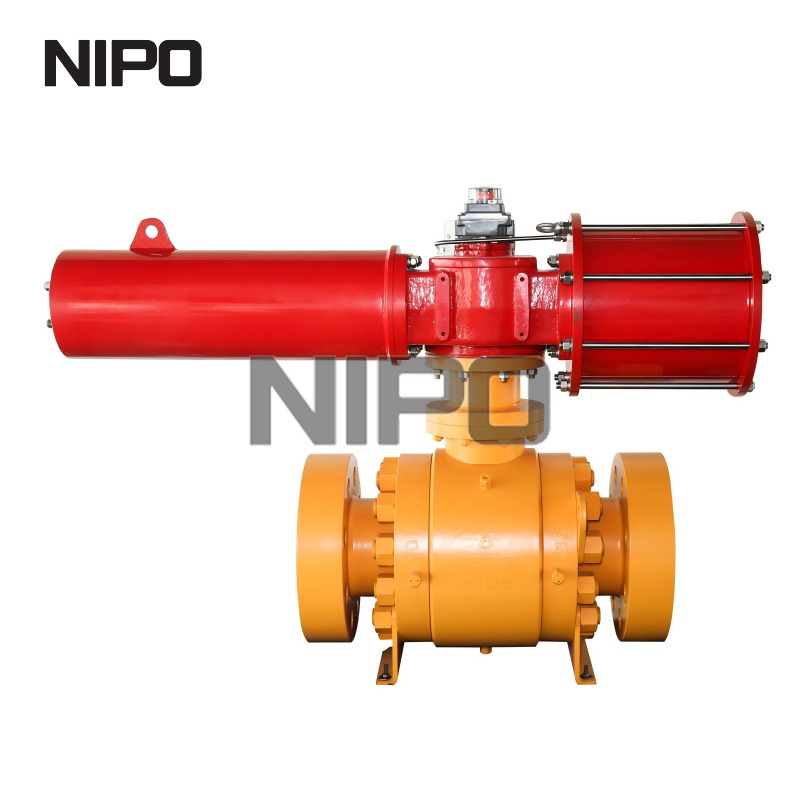

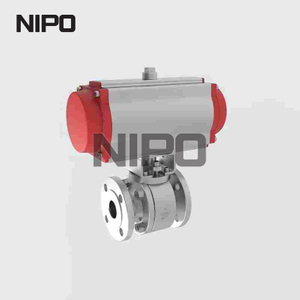

API6D صمام كروي ذو حواف فولاذية مقاوم للانفجار

نظرة عامة على المنتج

API6D صمام كروي ذو حواف فولاذية مقاوم للانفجار

المعايير المطبقة:
تصميم الصمام الكروي وفقًا لـ API6D، BS5351، ASME B16.34
وجهاً لوجه ASME B16.10،
الشفاه الطرفية API6D ASME B16.5/ASME B16.47
الأطراف الملحومة بعقب ASME B16.25
السلامة من الحرائق API607، API6A
التفتيش والاختبار API 598، API6D

معلمات المنتج

وصف التصميم والميزات الهندسية

الامتثال لمعيار API 6D: تم تصنيعه واختباره بدقة وفقًا لمواصفات API 6D وASME B16.34 وAPI 608. يتم تصنيع كل بُعد وفقًا لتفاوتات دقيقة، مما يضمن قابلية التبادل العالمية والسلامة المطلقة أثناء التثبيت والتشغيل لفترة طويلة.

تصميم المقعد المتقدم (DBB وDIB): مجهز بمقاعد مستقلة محملة بنابض توفر إحكامًا متزامنًا للأعلى والأسفل، مما يتيح وظيفة Double Block and Bleed (DBB) الكلاسيكية للتهوية الآمنة للتجويف. لزيادة مستوى سلامة عزل خطوط الأنابيب، نقدم عزلًا مزدوجًا وتسييلًا (DIB-1/DIB-2) وتكوينات مقاعد ذات تأثير المكبس المزدوج (DPE). تقوم تصميمات المقاعد ذاتية التنفيس هذه تلقائيًا بتهوية ضغط التجويف الزائد الناتج عن التمدد الحراري، مما يحمي جسم الصمام من الضغط الزائد الكارثي.

حقن مانع التسرب في حالات الطوارئ: يتميز بتركيبات حقن مانع التسرب الثانوية المُصنعة بدقة لكل من الجذع والمقاعد. في حالة حدوث ضرر طفيف أو تلف بسيط في حلقات الختم الناعمة الأساسية، يمكن لأطقم الصيانة حقن مركبات مانعة للتسرب متخصصة لاستعادة سلامة الختم على الفور دون إيقاف عمليات خط الأنابيب أو إزالة الصمام من الخط.

السلامة الشاملة والامتثال البيئي: معتمد وفقًا لـ API 607/API 6FA، يستخدم التصميم الآمن للحريق اتصالًا ثانويًا من المعدن إلى المعدن للحفاظ على ختم آمن حتى لو تم تدمير المقاعد الناعمة الأساسية بسبب الحرارة الشديدة. توفر آليات التأريض الداخلية تفريغًا ثابتًا مستمرًا. علاوة على ذلك، تشتمل البنية على جذع مضاد للانفجار - وهو جذع مدرج داخليًا مع كتف محتجز يمنع القذف فعليًا تحت ارتفاع الضغط المفاجئ. بالنسبة لتطبيقات الغاز الحامض، تتوافق المواد بشكل صارم مع معايير NACE MR0175، في حين تم تصميم التجميع بأكمله لتلبية معايير API 641 للانبعاثات المنخفضة، مما يلبي المتطلبات البيئية الحديثة.

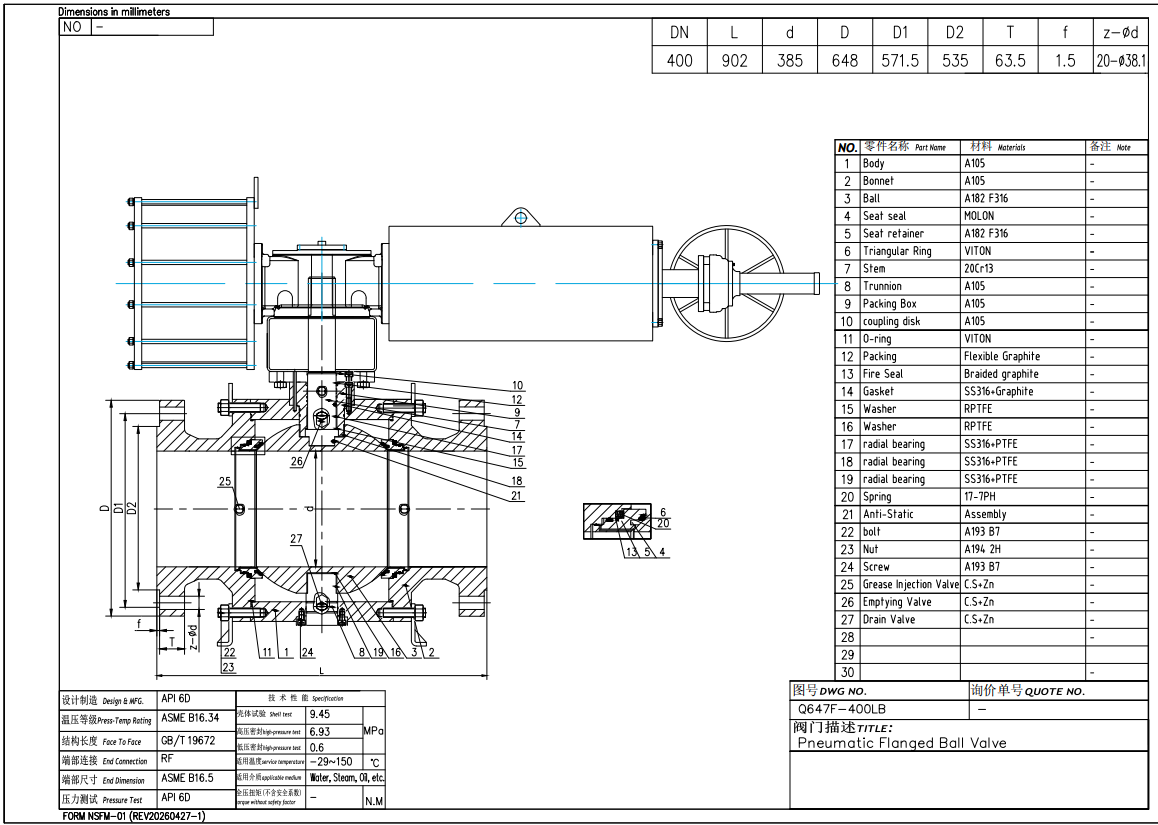

الهيكلية

1. جسم الصمام الفولاذي المطروق تم تشكيل الجسم بشكل متكامل من سبائك / سبائك الصلب الكربوني، ولا توجد مسامية في الصب أو عيوب في ثقب الرمل. قوة ميكانيكية عالية وأداء جيد لتحمل الضغط لخطوط أنابيب العمليات الحرجة.

2. الكرة العائمة أو الكرة المثبتة على مرتكز الدوران اختيارية متوفرة في الكرة العائمة للحجم الصغير والمتوسط ​​والكرة المثبتة على مرتكز الدوران لخدمة الضغط العالي كبيرة الحجم. يحقق المقعد المحمّل بنابض إغلاقًا موثوقًا ثنائي الاتجاه. وظيفة DBB ذات الكتلة المزدوجة والتسييل الاختيارية لنوع مرتكز الدوران.

3. وصلة نهاية RF / RJ ذات حواف تتوافق الأطراف ذات الحواف مع ASME B16.5. صلابة اتصال عالية، سهولة التركيب والتفكيك والصيانة في الموقع. منفذ كامل ومنفذ مخفض للاختيار.

4. مجموعة مشغل هوائي مقاوم للانفجار مُجهز بمشغل هوائي ربع دورة معتمد من ATEX / معتمد مسبقًا. دعم صمام الملف اللولبي المقاوم للانفجار، ومفتاح الحد المقاوم للانفجار. مناسبة لبيئات الغاز والبخار المتفجرة الخطرة. مشغل مزدوج المفعول أو مشغل أحادي المفعول زنبركي قابل للتكوين.

5. جذع مضاد للانفجار وهيكل مضاد للكهرباء الساكنة، يمنع الجذع المضاد للانفجار طرد الجذع تحت الضغط الداخلي. يقوم الجهاز المضاد للكهرباء الساكنة بتوصيل الشحنات الساكنة المتولدة بين الكرة والمقاعد إلى الأرض، مما يمنع خطر حدوث شرارة ساكنة.

6. تصميم تخفيف ذاتي لتجويف الجسم يخفف الضغط الزائد الناتج عن التمدد الحراري للوسط المحصور داخل تجويف الصمام، مما يحمي جسم الصمام ومكونات الختم.

7. تصميم وتصنيع صارم لـ API 6D تم تصميم وتصنيع واختبار متطلبات API 6D بالكامل، بما في ذلك اختبار الحماية من الحرائق واختبار الضغط واختبار الانبعاثات الهاربة.

المزايا

• الجسم الفولاذي المطروق: هيكل حبيبي مدمج، قوة أعلى ومقاومة للضغط مقارنة بجسم الصمام المصبوب، وعيوب أقل في المواد الداخلية.

• حزمة هوائية كاملة مقاومة للانفجار: التشغيل الآمن في المناطق الخطرة القابلة للاشتعال والانفجار، وتجنب خطر مصدر الاشتعال في مواقع النفط والغاز والبتروكيماويات.

• متوافق مع معيار API 6D، ويدعم الأداء الآمن للحريق ومتطلبات الانبعاثات الهاربة لخطوط أنابيب العمليات الحرجة.

• تشغيل هوائي سريع بربع دورة بمقدار 90 درجة، تحكم تلقائي في التشغيل والإيقاف عن بعد؛ يوفر نوع إرجاع الزنبرك حماية آمنة من الفشل عند فشل إمداد الهواء.

• يعمل الجذع المضاد للكهرباء الساكنة والمضاد للانفجار على تحسين السلامة الجوهرية للوسائط الخطرة.

• يوفر الاتصال ذو الحواف وصلة خط أنابيب موثوقة ومريحة للتركيب والإصلاح.

• وظيفة DBB الاختيارية للعزل الآمن وتهوية التجويف أثناء صيانة المعدات.

• قدرة واسعة على التكيف مع النفط والغاز الطبيعي وغاز البترول المسال وغيرها من وسائط العمليات القابلة للاشتعال.
